2. Угол скоса

(1) Угол скоса в 0°

Пододвиньте каретку к направляющей линейке и затяните

головку крепления подвижных стоек. Полностью опустите

рукоятку и закрепите ее в нижнем положении, надавив на

стопорный штифт. Ослабьте рычаг в нижней части

инструмента. Убедитесь в том, что кронштейн заблокирован.

Поверните шестигранный болт на левой стороне кронштейна

на два или три оборота против часовой стрелки. Поверните

шестигранный болт на правой стороне кронштейна на два или

три оборота против часовой стрелки, чтобы наклонить диск

влево.

Тщательно установите прямой угол стороны диска по

отношению к верхней поверхности поворотного основания с

помощью треугольной линейки, угольника и т.д., повернув

шестигранный болт на правой стороне кронштейна по часовой

стрелке. Поверните шестигранный болт на левой стороне

кронштейна по часовой стрелке до упора. Затем крепко

затяните рычаг.

Убедитесь, что две стрелки на кронштейне указывают на 0° на

шкале угла скоса на держателе кронштейна. Если они не

указывают на 0°, ослабьте винты крепления стрелок и

отрегулируйте их так, чтобы они указывали на 0°.

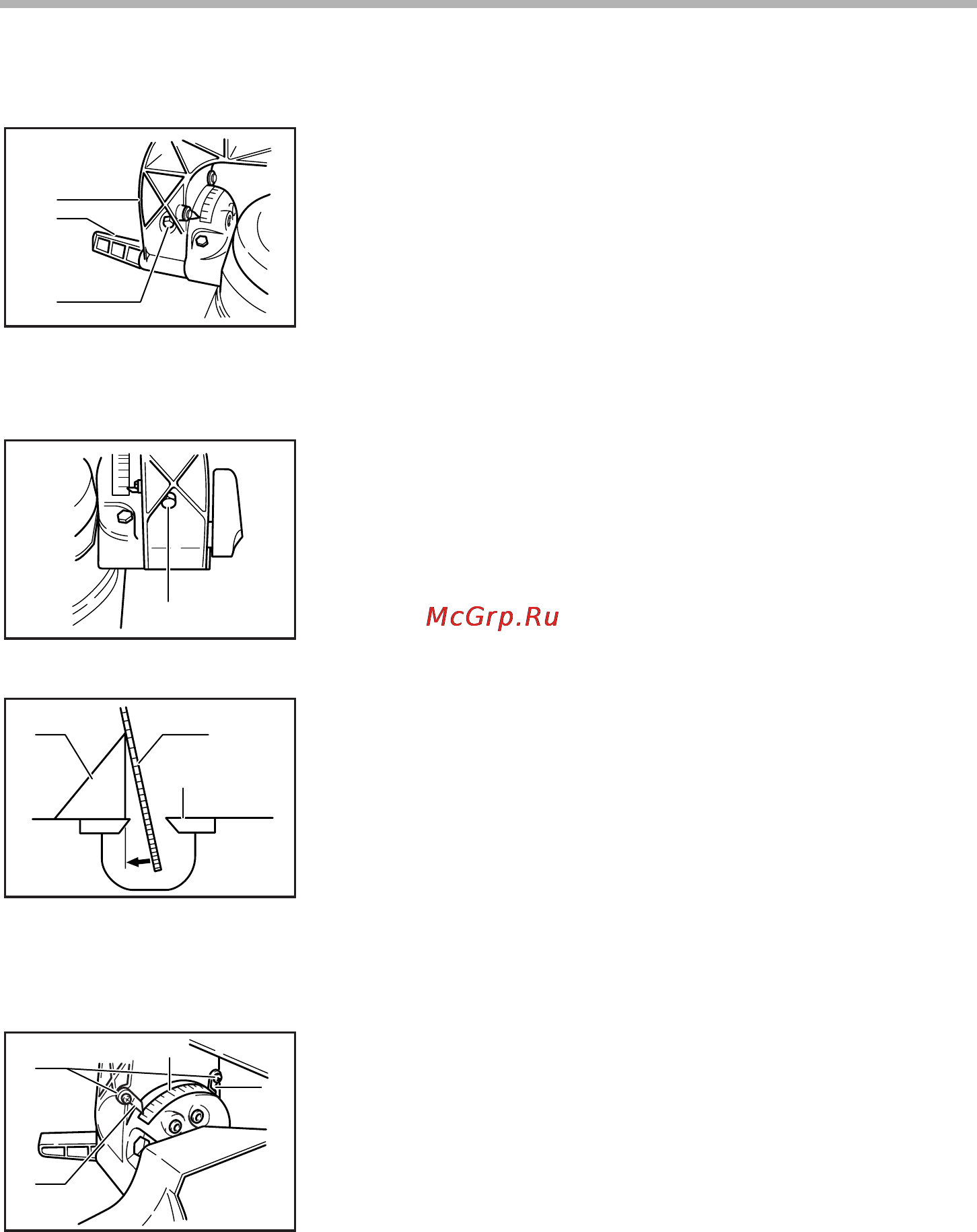

1. Кронштейн

2. Рычаг

3. Шестигранный болт

001569

1. Шестигранный болт

001570

1. Треугольная линейка

2. Пильный диск

3. Верхняя поверхность

поворотного основания

1 2

001571

1. Шкала угла скоса

2. Винты

3. Стрелки

001572
