3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 20 градусов.

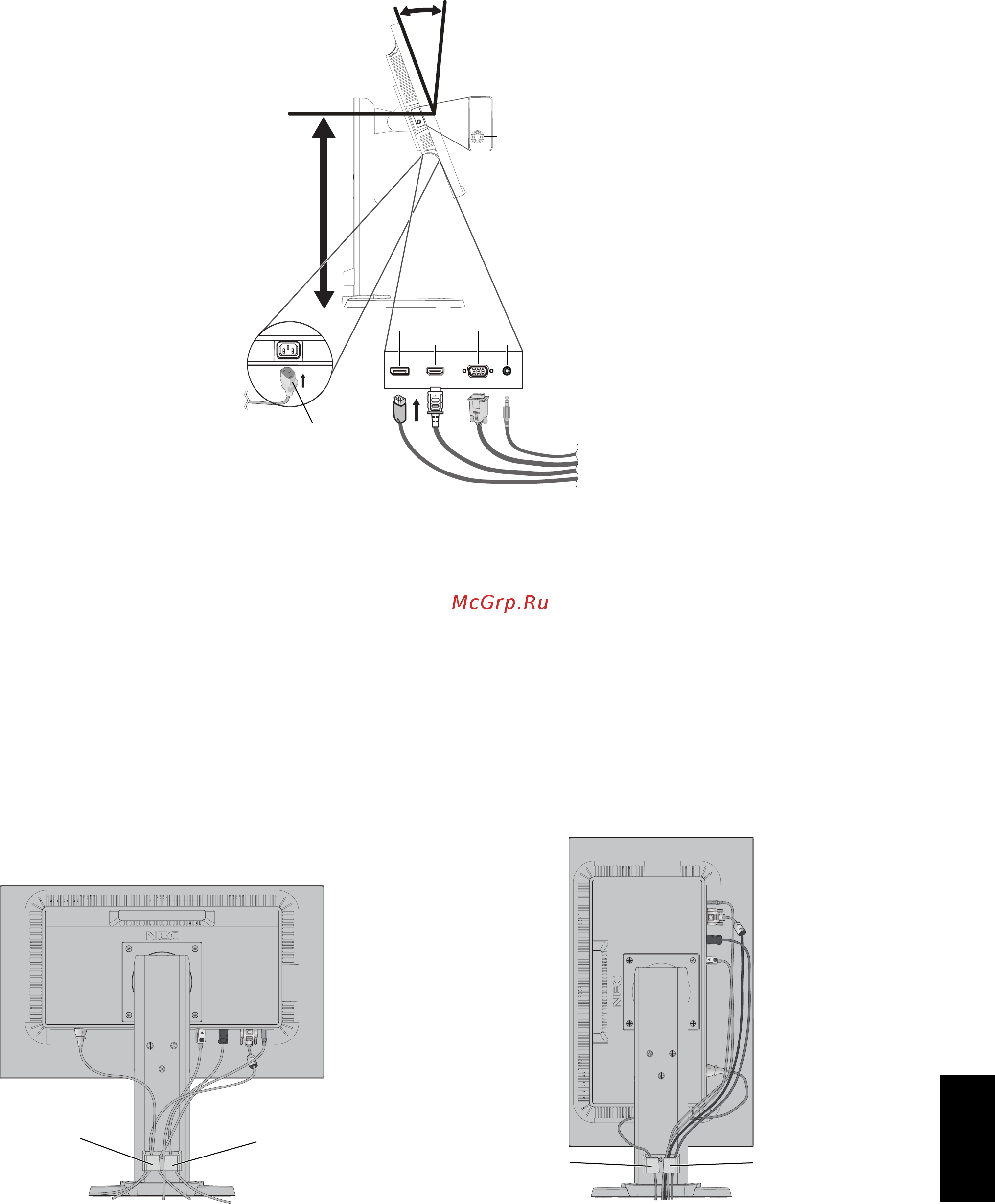

Подключите все кабели к соответствующим разъемам (Рисунок C.1).

Кабель питания

Наклон 20°

HDMI

Аудиовход

D-SUB

Крайнее

верхнее

положение

подставки

DisplayPort

Наушники

Рисунок C.1

ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и/или

уменьшению срока службы экрана или компонентов ЖК-модуля.

Используйте аудиокабель без встроенного резистора. При использовании аудиокабеля со встроенным

резистором громкость звука уменьшается.

ПРИМЕЧАНИЕ. Настройка громкости и эквалайзера в положение, отличное от центрального, может увеличить

выходное напряжение гарнитуры/наушников и, следовательно, уровень звукового давления.

5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.

Надежно закрепите кабели в кабельных каналах (Рисунок C.2 and Рисунок C.3).

ПРИМЕЧАНИЕ. Крышка кабеля не снимается.

6. После установки кабелей проверьте, что экран монитора можно поворачивать, поднимать и опускать.

Рисунок C.2 Рисунок C.3

Кабель питания

Кабель HDMI

Кабель D-SUB

Кабель DisplayPort

Аудиокабель

Кабель питания

Кабель HDMI

Кабель D-SUB

Кабель DisplayPort

Аудиокабель

7. Подключите один разъем кабеля питания к гнезду AC на задней панели монитора, а другой — к розетке

электропитания.

ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел «Внимание» этого

руководства.
