Русский-20
ПОДГОНЯЙТЕ УСТАНОВКУ
Сохраняет текущие настройки для простого восстановления в будущем.
Чтобы сохранить текущие настройки: нажмите кнопку ВХОД/ВЫБОР. После появления предупреждающего
сообщения нажмите кнопку ECO/СБРОС. Текущие настройки сохранены.
Чтобы восстановить настройки: удерживайте нажатой кнопку ЦЕНТР/ВЫХОД не менее 3 секунд при
отключенном экранном меню.

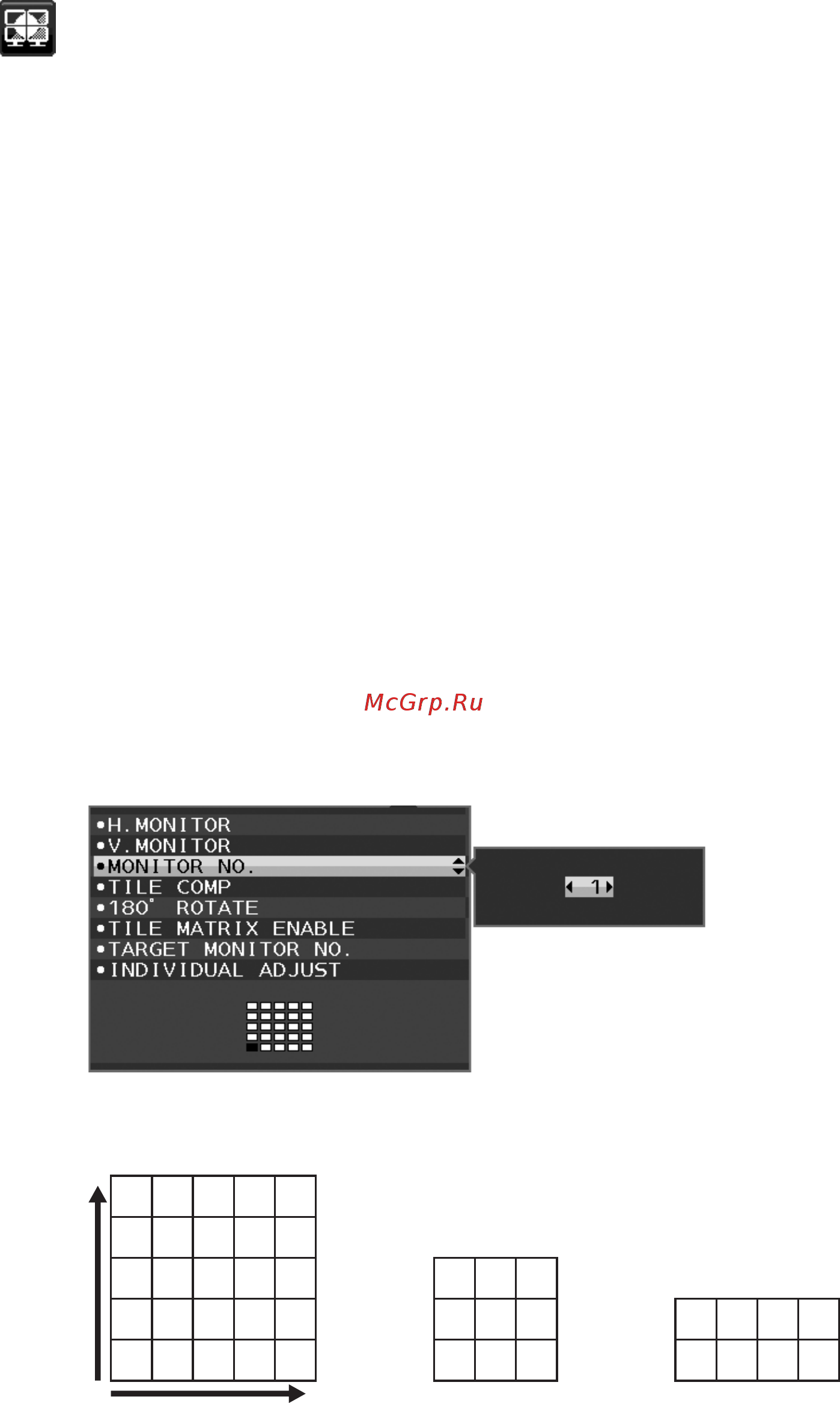

МУЛЬТИДИСПЛЕЙ
Данная функция позволяет расширять одно изображение и отображать его поверх нескольких экранов (до 25)
через усилитель-распределитель. Можно управлять отдельными мониторами после установки нескольких
мониторов в качестве видеоэкрана.
ГОРИЗ. МОНИТ.
Выбор количества мониторов по горизонтали.
ВЕРТ. МОНИТ.
Выбор количества мониторов по вертикали.
НОМЕР МОНИТОРА
Эта функция позволяет развернуть изображение на несколько экранов, но также используется для
индивидуальной настройки.
Развертывание изображения на несколько экранов:
Чтобы задать номер для каждого монитора, воспользуйтесь примером установки и номеров мониторов.
После установки параметров МОНИТОР ПО ГОРИЗОНТ. и МОНИТОР ПО ВЕРТ. предполагаемая схема
установки показывается под экранным меню. Назначив монитору номер, установите этот монитор в место,
показанное на предполагаемой схеме установки черным цветом.
Управление подчиненными мониторами с главного монитора с помощью элемента управления
ИНДИВИДУАЛЬНАЯ НАСТРОЙКА:
Эта функция предназначена для управления подчиненным монитором с главного монитора. Она полезна,
когда подчиненный монитор установлен в недоступном месте.
Назначьте номер каждому монитору. Если каждому монитору назначен индивидуальный номер, появляется
возможность управлять каждым конкретным монитором. Если нескольким мониторам назначен один и тот же
номер, этими мониторами можно управлять одновременно.
ПРИМЕЧАНИЕ. Главный монитор должен подключаться только с помощью выходного разъема ControlSync.
Не подключайте главный монитор с помощью входного разъема ControlSync. Описание
подключения главного и подчиненного мониторов см. в разделе о ControlSync (стр. 11).
Для главного монитора устанавливается номер 1, для остальных (подчиненных) мониторов номера
устанавливаются в приведенном ниже порядке.
Пример установки и номеров мониторов:
12345
678910
11 12 13 14 15
16 17 18 19 20
21 22 23 24 25
1234
5678
123
456
789
ГОРИЗ. МОНИТ. 5
ВЕРТ. МОНИТ. 5
ГОРИЗ. МОНИТ. 3
ВЕРТ. МОНИТ. 3
ГОРИЗ. МОНИТ. 4
ВЕРТ. МОНИТ. 2
