Русский-5
Русский
Содержимое
Смотрите содержание на соответствующей странице.

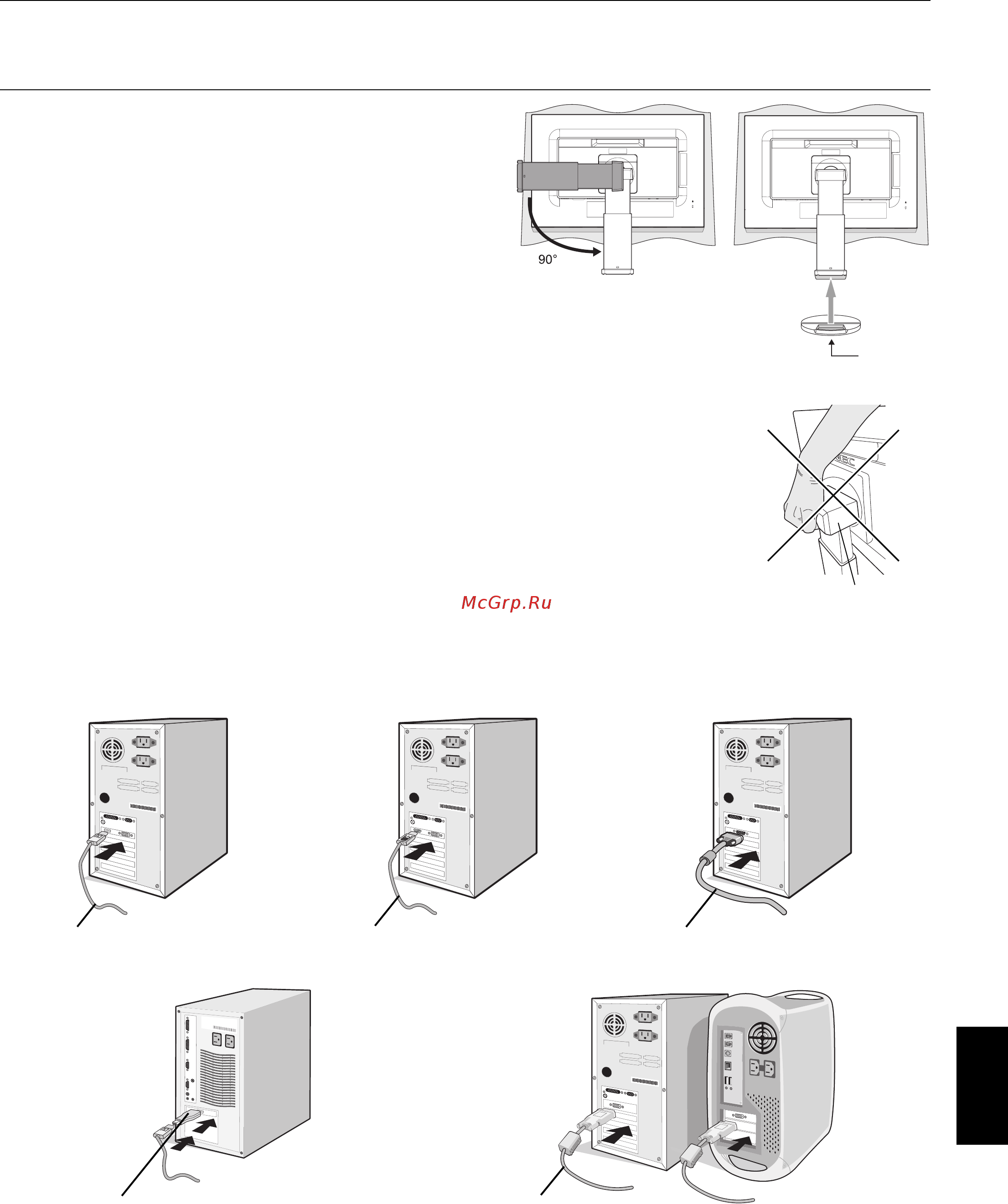

Краткое руководство по началу работы
Чтобы закрепить основание на подставке ЖК-монитора:
1.
Положите монитор экраном вниз на поверхность, которая не
поцарапает экран (Рисунок 1).
2. Поверните подставку на 90 градусов, как показано на
рисунке 1.
ПРИМЕЧАНИЕ. Выдвигайте подставку осторожно.
3. Прикрепите основание к подставке и закрутите винт на
нижней части основания (
Рисунок 2
).
ПРИМЕЧАНИЕ. Чтобы упаковать монитор, повторите действия в
обратном порядке.
Для подключения ЖК-монитора к вашей системе выполните следующие действия:
ПРИМЕЧАНИЕ.
Перед установкой монитора обязательно изучите «Рекомендации по эксплуатации»
(стр. 3).
Комплект дополнительных принадлежностей зависит от страны поставки монитора.
Не держите наклонную крышку. Может повредить наклонную крышку (Рисунок 3).
1. Отключите питание компьютера.
2. Для компьютеров PC с выходом DisplayPort: Подсоедините кабель DisplayPort к разъему
платы видеоадаптера в компьютере (Рисунок A.1).
Для компьютеров PC с выходом HDMI: Подсоедините кабель HDMI к разъему платы
видеоадаптера в компьютере (Рисунок A.2).
Для ПК с аналоговым выходом: Подключите кабель видеосигнала с 15-контактным мини-
разъемом D-SUB к разъему платы видеоадаптера на компьютере (Рисунок A.3).
Для MAC с выходом Thunderbolt: Подсоедините адаптер Mini DisplayPort-DisplayPort к
компьютеру. Подключите кабель DisplayPort к адаптеру, а затем к монитору (Рисунок А.4).
Для компьютера PC или Mac с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к разъему
платы видеоадаптера в компьютере (Рисунок A.5). Затяните все винты.
Рисунок A.1 Рисунок A.3Рисунок A.2
Кабель DisplayPort Кабель HDMI Кабель видеосигнала с 15-контактным разъемом mini D-SUB
Кабель DVI
Рисунок A.4 Рисунок A.5
Адаптер кабеля для Macintosh
Адаптер кабеля для Macintosh
ПРИМЕЧАНИЕ. 1. При извлечении кабеля DisplayPort удерживайте верхнюю кнопку для разблокировки замка.
2. Используйте высокоскоростной HDMI-кабель с логотипом HDMI.
3. Используйте кабель DisplayPort с логотипом DisplayPort.
Рисунок 1
Рисунок 2
Винт
Наклонная крышка
Рисунок 3
