4. Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините
разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом
компьютера (Рисунок C.1a). При использовании кабеля от USB-устройства выполните подключение к одному из
выходных портов монитора.
ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество
изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.
ПРИМЕЧАНИЕ. Если вы используете сигнал DVI, выберите DVI в разделе ВЫБОР HDMI/DVI расш. меню во Вкладка9
или в предупреждении экранного меню НЕТ СИГНАЛА (см. стр. 17).

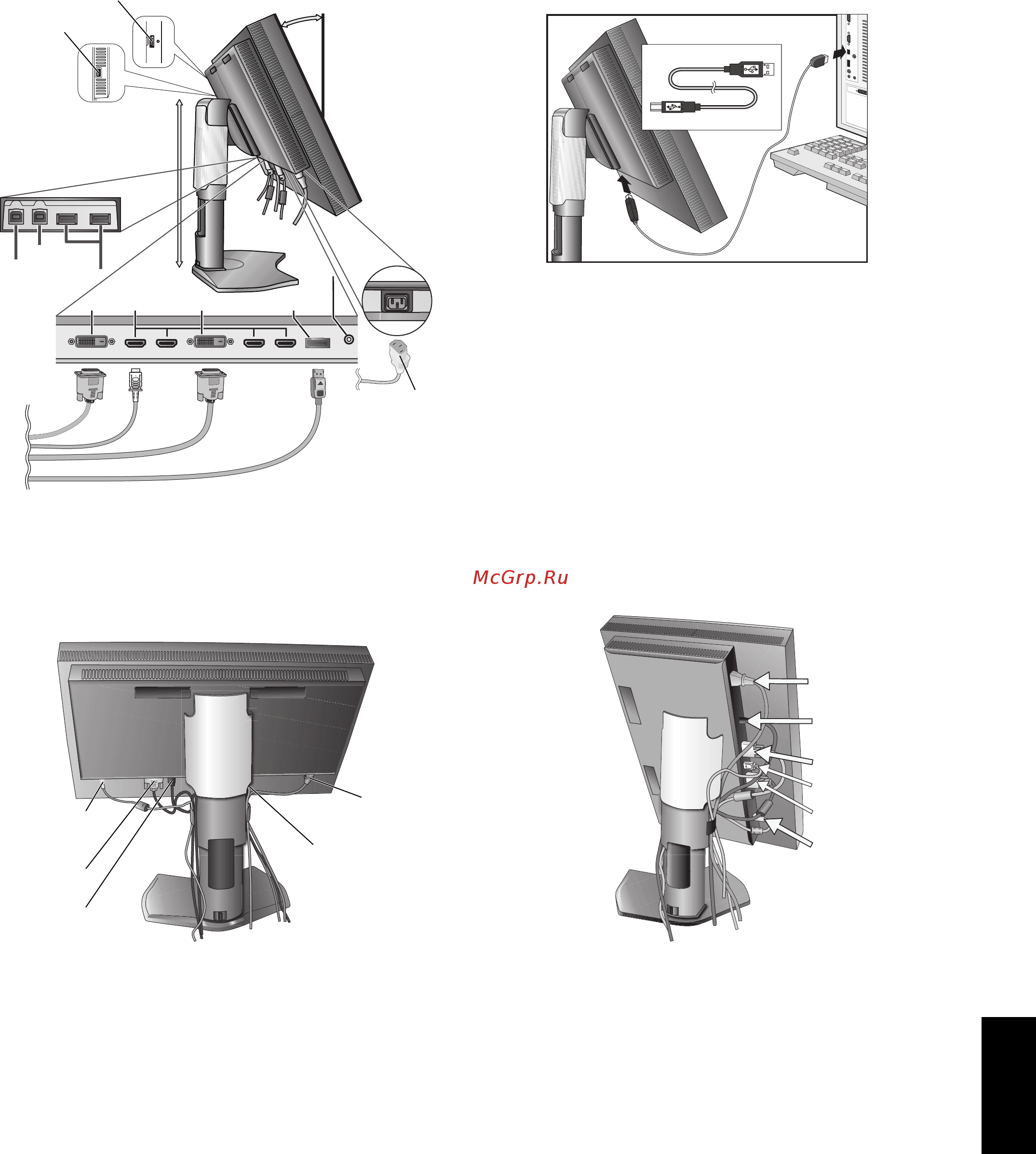

Рисунок C.1
Рисунок C.1a
Тип A
Тип B
Тип A
Тип B
DVI-DHDMI
Крайнее верхнее
положение
подставки
DisplayPort
DisplayPort
(DISPLAYPORT1)
(DISPLAYPORT1)
USB выходной
USB выходной
USB входной2
USB входной1
USB входной1
Кабель питания
USB выходной*
2
Наклон 30°
DVI-D
DVI-D
Наушники
Наушники
DisplayPort (DISPLAYPORT2)*
3
5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.
Надежно закрепите кабели в кабельных каналах (Рисунок C.2 and Рисунок C.3).
6. Проверьте, что экран монитора можно поворачивать, поднимать и опускать после установки кабелей.
Рисунок C.2
Кабель USB
Кабель питания
Кабель HDMI*
1
Кабель DVI*
1
Рисунок C.3
Кабель питания
Кабель HDMI*
1
Кабель USB
Кабель DisplayPort
Кабель DVI*
1
Кабель DVI*
1
Кабель DisplayPort
*
1
: Кабель не входит в комплект поставки.
*
2
: Подключите датчик к этому порту для выполнения самокалибровки.
*
3
: Сигнал DisplayPort с этого разъема не поддерживает разрешение 3840 x 2160 60 Гц.
Для сигнала DisplayPort с разрешением 3840 x 2160 60 Гц используйте разъем DISPLAYPORT1.
