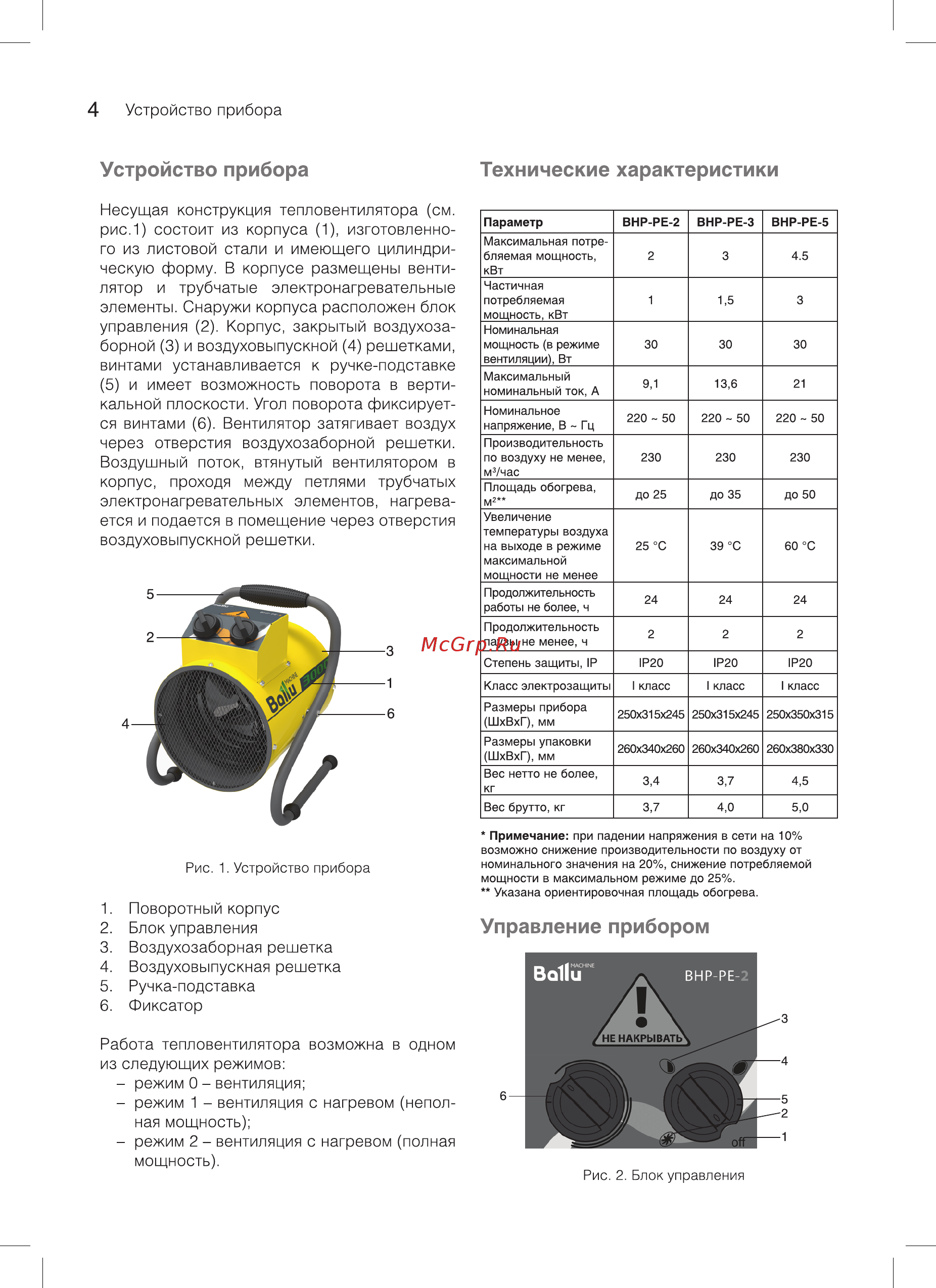

4 Устройство прибора Устройство прибора Несущая конструкция тепловентилятора см рис 1 состоит из корпуса 1 изготовленно го из листовой стали и имеющего цилиндри ческую форму В корпусе размещены венти лятор и трубчатые электронагревательные элементы Снаружи корпуса расположен блок управления 2 Корпус закрытый воздухоза борной 3 и воздуховыпускной 4 решетками винтами устанавливается к ручке подставке 5 и имеет возможность поворота в верти кальной плоскости Угол поворота фиксирует ся винтами 6 Вентилятор затягивает воздух через отверстия воздухозаборной решетки Воздушный поток втянутый вентилятором в корпус проходя между петлями трубчатых электронагревательных элементов нагрева ется и подается в помещение через отверстия воздуховыпускной решетки Технические характеристики Параметр Максимальная потре бляемая мощность кВт Частичная потребляемая мощность кВт Номинальная мощность в режиме вентиляции Вт ВНР РЕ 2 ВНР РЕ 3 ВНР РЕ 5 2 3 4 5 1 1 5 3 30 30 30 Максимальный номинальный ток А 9 1 13 6 21 Номинальное напряжение В Гц 220 50 220 50 220 50 230 230 230 до 25 до 35 до 50 25 С 39 С 60 с Продолжительность работы не более ч 24 24 24 Продолжительность паузы не менее ч 2 2 2 Производительность по воздуху не менее м3 час Площадь обогрева м2 Увеличение температуры воздуха на выходе в режиме максимальной мощности не менее Степень защиты 1Р Класс электрозащиты 1Р20 1Р20 1Р20 I класс I класс I класс Размеры прибора ШхВхГ мм 250x315x245 250x315x245 250x350x315 Размеры упаковки ШхВхГ мм 260x340x260 260x340x260 260x380x330 Вес нетто не более кг 3 4 3 7 4 5 Вес брутто кг 3 7 4 0 5 0 Примечание при падении напряжения в сети на 10 Рис 1 Устройство прибора 1 Поворотный корпус 2 Блок управления 3 Воздухозаборная решетка 4 Воздуховыпускная решетка 5 Ручка подставка 6 Фиксатор возможно снижение производительности по воздуху от номинального значения на 20 снижение потребляемой мощности в максимальном режиме до 25 Указана ориентировочная площадь обогрева Управление прибором Работа тепловентилятора возможна в одном из следующих режимов режим 0 вентиляция режим 1 вентиляция с нагревом непол ная мощность режим 2 вентиляция с нагревом полная мощность Рис 2 Блок управления
