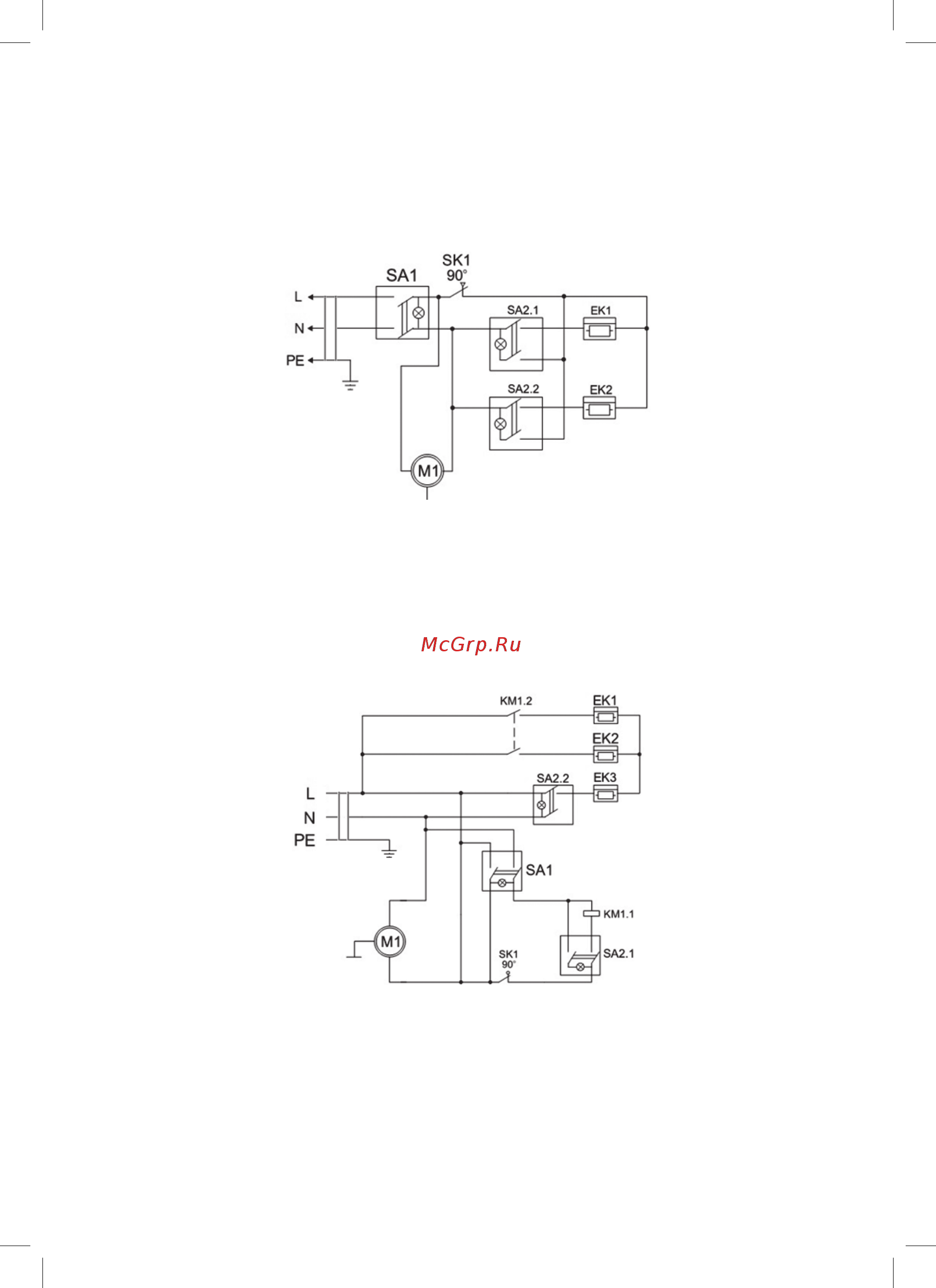

Схема электрическая Ballu BHP-3.000CL
EK1, EK2 – электронагреватели;
M1 – электродвигатель;
SA1 – выключатель сетевой;
SA2 – выключатель нагревателей;
SK1 – термовыключатель.
Схема электрическая Ballu BHP-5.000CL
EK1, EK2, EK3 – электронагреватели;
M1 – электродвигатель;
KM1 – электромагнитное реле;
SA1 – выключатель сетевой;
SA2 – выключатель нагревателей;
SK1 – термовыключатель.
