Расположение проектора14
Выбор размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора иэкраном, настройки масштабирования и видеоформата.
Размеры проецируемого изображения
Для расчета нужного положения центра объектива см. "Габаритные размеры" на
стр. 56.
Для формата экрана 4:3 и проецируемого изображения 4:3
Например, при 150-дюймовом экране рекомендуемое расстояние проецирования
составляет 6260 мм, а вертикальное смещение составляет 229 мм.
Если полученное расстояние проецирования составляет 5,0 м (5000 мм), наиболее
близким значением в столбце "Расстояние до экрана в мм" является
5008 мм. В той
же строке указано, что требуется экран с диагональю 120 дюймов (около 3,05 м).
Размер экрана Расстояние до экрана в мм
Вертикальное
смещение
вмм
Диагональ
Ш
(мм)
В
(мм)
Мин. длина
Среднее
значение
Макс. длина
Дюймы мм
(макс.
увеличение)
(мин.
уменьшение)
60 1524 1219 914 2385 2504 2623 91
70 1778 1422 1067 2782 2921 3060 107
80 2032 1626 1219 3179 3338 3497 122
90 2286 1829 1372 3577 3756 3935 137
100 2540 2032 1524 3974 4173 4372 152
120 3048 2438 1829 4769 5008 5246 183
140 3556 2845 2134 5564 5842 6121 213
150 3810 3048 2286 5962 6260 6558 229
160 4064 3251 2438 6359 6677 6995 244
180 4572 3658 2743 7154 7512 7869 274
200 5080 4064 3048 7949 8346 8744 305
220 5588 4470 3353 8744 9181 9618 335
240 6096 4877 3658 9538 10015 10492 366
260 6604 5283 3962 10333 10850 11367 396
280 7112 5690 4267 11128 11685 12241 427
300 7620 6096 4572 11923 12519 13115 457
Ш
В
Расстояние проецирования
Центр объектива
Экран
Вертикальное
смещение

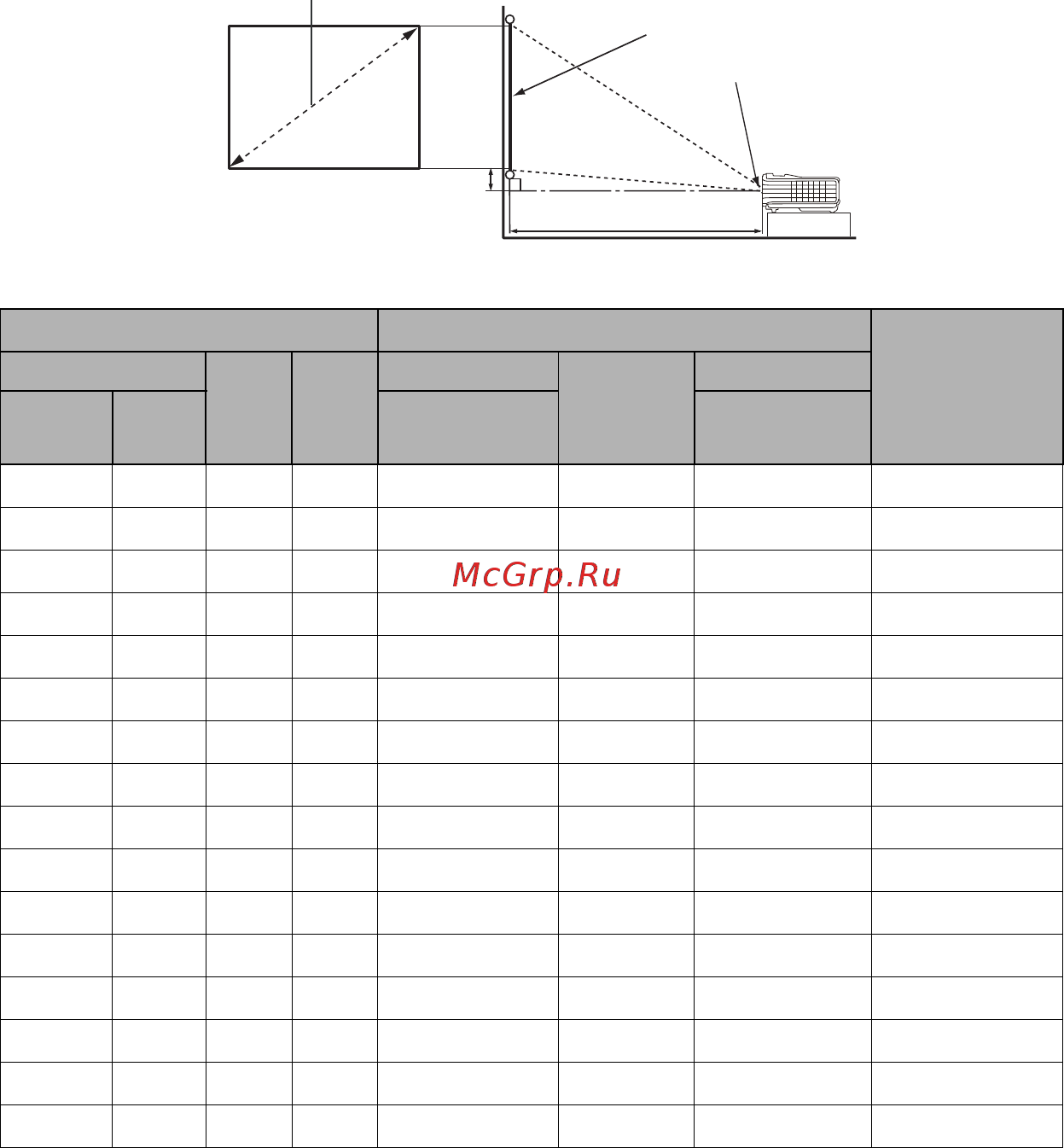

Диагональ экрана 4:3
