Функциональные возможности проектора10

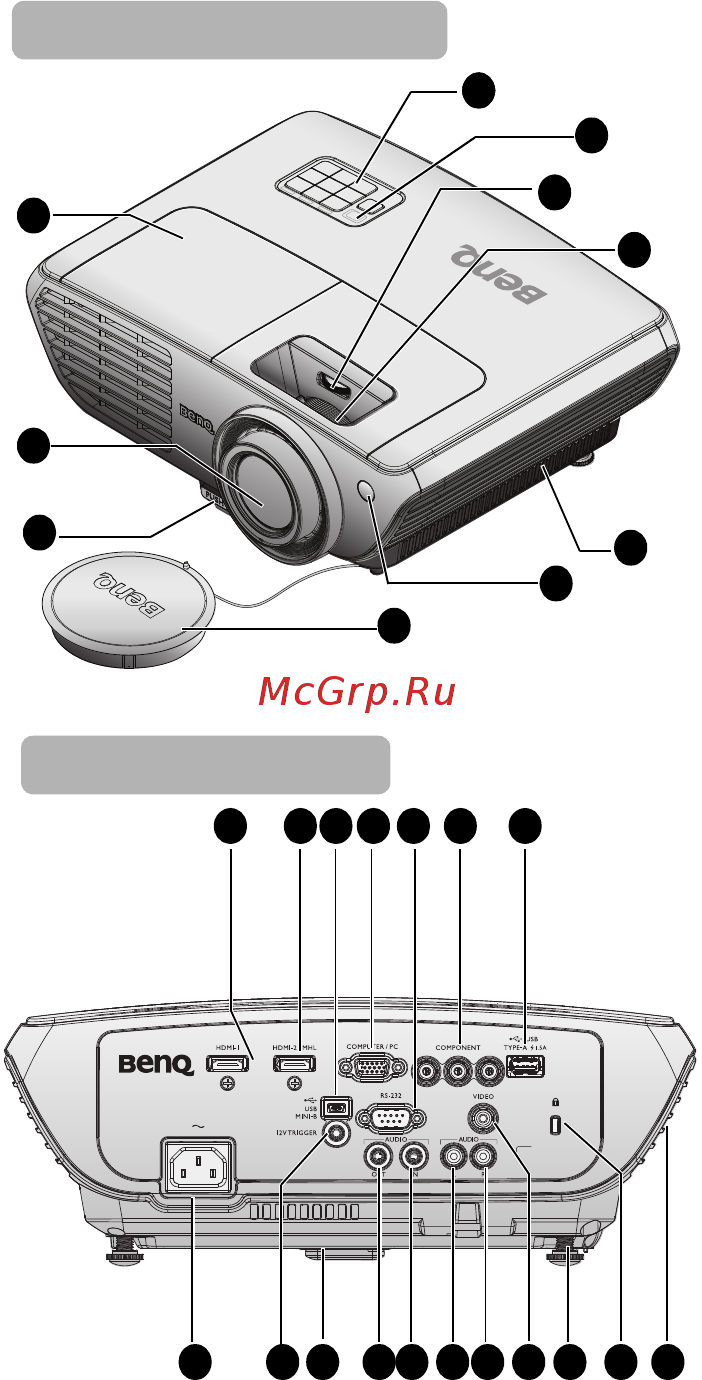

Внешний вид проектора
1. Крышка отсека лампы
2. Проекционный объектив
3. Кнопка быстрого выдвижения ножки
4. Внешняя панель управления
(Подробнее см «Проектор» на стр.
12.)
5. Верхний ИК-датчик дистанционного
управления
6. Смещение объектива
7. Кольцо фокусировки и регулятор
масштаба
8. Вентиляционные отверстия (забор
воздуха для охлаждения)
9. Инфракрасный датчик ДУ на
передней панели
10. Крышка объектива и ремешок
11. Входной разъем HDMI 1
12.
Порт HDMI / MHL с двумя режимами
Проектор автоматически заряжает
смартфон, совместимый с MHL-
устройством, при подаче питания на
проектор.
13. Входной разъем USB мини-B
Используется для обслуживания.
14. Входной разъем COMPUTER PC
(Компьютер)
15. Порт управления RS-232
Для подключения к ПК или системе
автоматизации или системе
управления домашнего кинотеатра.
16. Входные разъемы COMPONENT
(Компонентный видеосигнал)
17. USB-разъем, тип A, 1,5 A
Используется для
зарядки
приемного блока беспроводного
комплекта FHD (WDP01)
(приобретается отдельно)
18. Динамик
19. Разъем для замка Kensington
(защита от кражи)
20. Ножка заднего регулятора наклона
21. Входной разъем VIDEO
22. Входной разъем AUDIO (правый
канал звука)
23. Входной разъем AUDIO (левый
канал звука)
24. Входной разъем AUDIO (Звук)
25. Выходной разъем AUDIO (Звук)
26. Быстро выпускающийся регулятор
27. Выходной разъем 12 В TRIGGER
Используется для управления
внешними
устройствами, например
электрическим экраном или
освещением. Сведения о
подключении таких устройств
можно получить у
соответствующего поставщика.
28. Гнездо шнура питания
1
2
8
3
Вид спереди/сверху
4
5
6
1
7
10
9
Вид снизу/сбоку
12 13 14 15 16
20 19222324252628
11
2127
17
18
