11

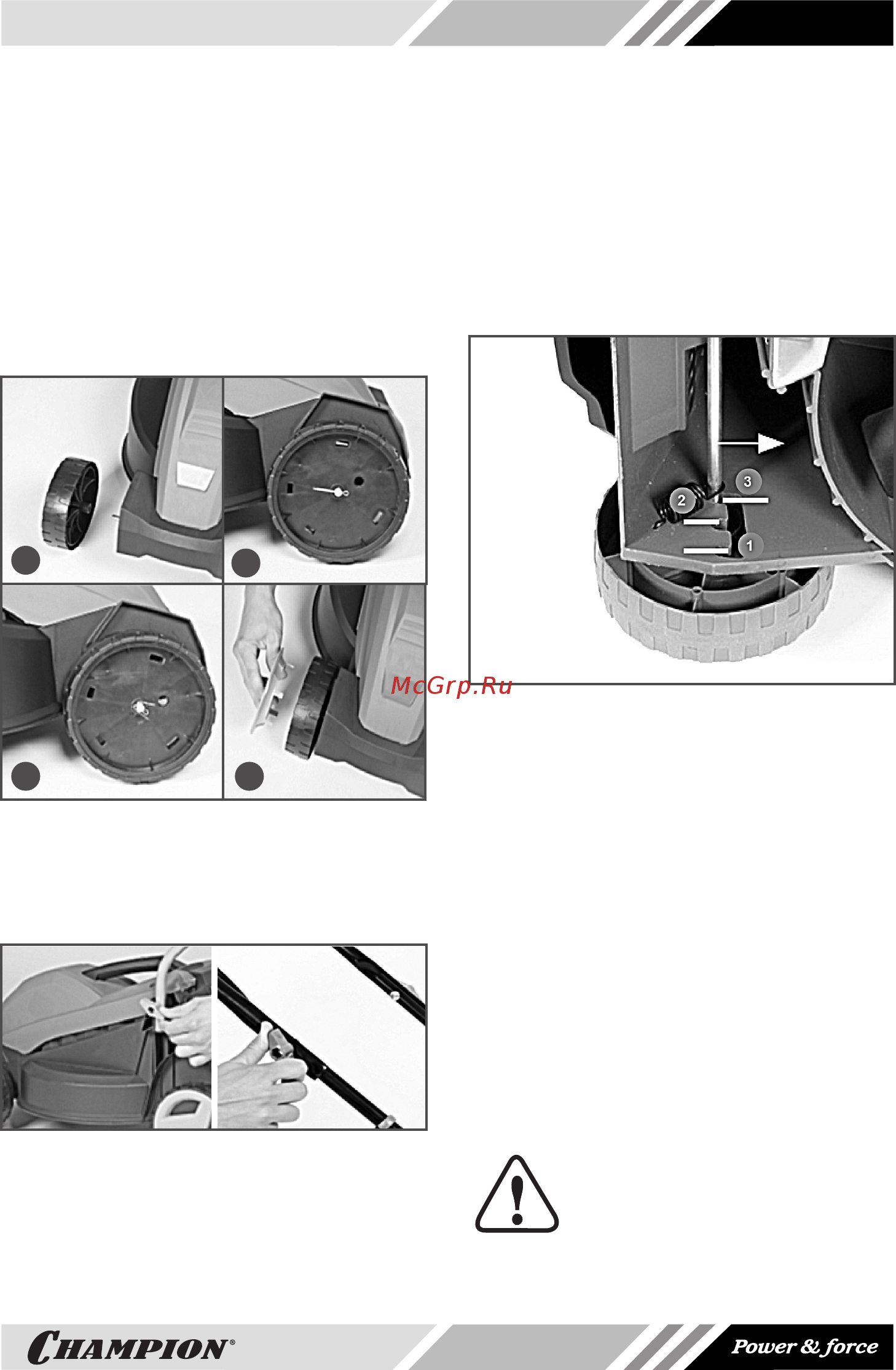

8. СБОРКА
СБОРКА ГАЗОНОКОСИЛКИ
1. Установка колес на оси
Установите колесо на ось (Рис.3А).
Вставьте в крепежное отверстие оси
шплинт (рис.3В) и изогните шплинт
для надежной фиксации колеса на оси
(Рис.3С), затем установите колпак коле-
са (Рис.3D).
А
B
C D
Рис. 3 Установка колес на оси
2. Установка рукояток
Установите рабочие рукоятки и зафикси-
руйте гайкой крепления (Рис.4).
Рис. 4 Установка рукояток
РЕГУЛИРОВКА
ВЫСОТЫ СКАШИВАНИЯ
Регулировка высоты скашивания произ-
водится с помощью установки оси перед-
них и задних колес в одно из фиксируе-
мых положений. Всего можно установить
3 различные высоты скашивания.
Для установки требуемой высоты скаши-
вания отключите двигатель газонокосил-
ки от сети и переверните косилку дном
вверх (Рис.5).
Рис. 5 Регулировка высоты скашивания
1. Высокое положение
2. Среднее положение
3. Низкое положение
Передние колеса
1. Потяните ось колес к передней части
газонокосилки.
2. Установите ось колес в требуемое по-
ложение высоты скашивания.
3. Убедитесь в том, что правое и левое
колесо находятся на одинаковой вы-
соте.
Задние колеса
Точно таким же образом установите за-
дние колеса в требуемое положение вы-
соты скашивания.
ВНИМАНИЕ!
После установки проверьте,
чтобы передние и задние коле-
са были установлены на оди-
наковой высоте.
