14
9. СБОРКА
Комплектность состоит из руководства
по эксплуатации и собственно газоно-
косилки. Газонокосилка поставляется в
картонной коробке в частично разобран-
ном виде. Съемные детали находятся в
пакете. Ничего не выбрасывайте, пока
полностью не соберёте газонокосилку.
ПРИМЕЧАНИЕ!
Газонокосилка поставляется
без моторного масла и бензи-
на.
ВНИМАНИЕ!
Перед тем как начинать ка-
кую-либо сборку или произво-
дить техническое обслужива-
ние газонокосилки, сначала отключите
провод от свечи зажигания.
ВНИМАНИЕ!
Перед началом сборки газо-
нокосилки необходимо в обя-
зательном порядке надеть
защитные очки (защитный экран) и
перчатки.
Для сборки газонокосилки:
1. Извлеките газонокосилку из коробки
и проверьте ее на предмет механиче-
ских повреждений.
2. Удалите защитное покрытие.
3. Установите нижнюю часть А рукоятки
в рабочее положение (Рис. 3).
4. В скобе рукоятки (В) имеется два кре-
пежных отверстия (Рис. 3). Исполь-
зуйте отверстие (С), для крепления
рукоятки в верхнем положении. Ис-
пользуйте отверстие (D), для крепле-
ния рукоятки в нижнем положении.
5. Закрепите отверстие в любом из от-
верстий (С) или (D), в соответствии с
рисунком. Закрутите зажимы (Е), до
фиксации нижней части рукоятки.
6. Снимите зажимы (F) и крепежные эле-
менты с нижней рукоятки (А). Устано-
вите верхнюю рукоятку (G) в рабочее
положение. Затягивайте зажимы (F)
до фиксации верхней и нижней рукоя-
ток в соответствующих положениях.
7. Для установки троса ручного старте-
ра, сначала необходимо задейство-
вать рычаг остановки двигателя (Н).
Медленно потяните рукоятку ручного
стартера (I) и заправьте трос ручного
стартера в направляющую (J).
8. Закрепите тросы на рукоятке, при по-
мощи держателей (К).

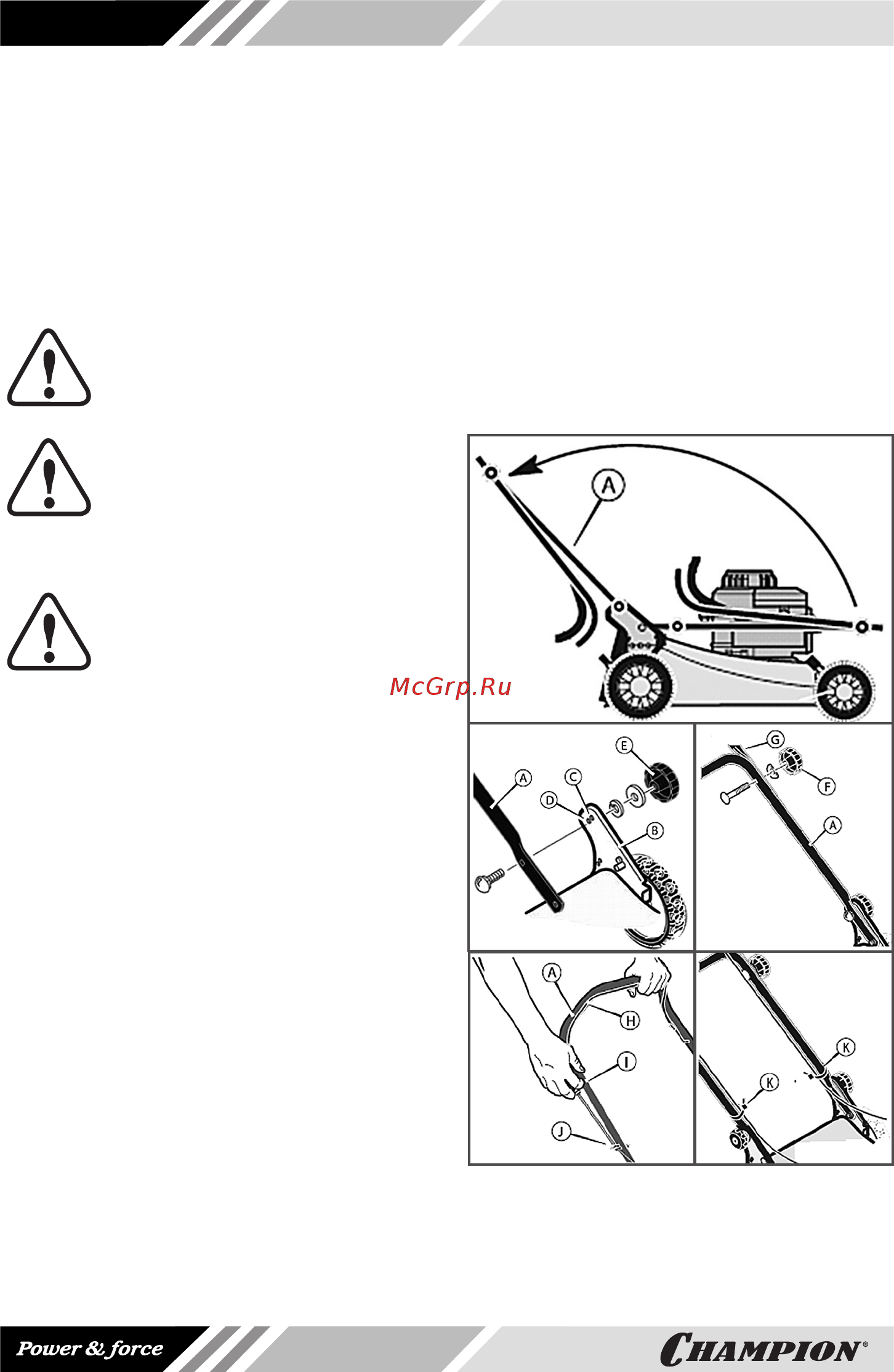

Рис. 3 Сборка газонокосилки
