Champion GTP80 [8/28] Устройство насоса
![Champion GTP80 [8/28] Устройство насоса](/views2/1215926/page8/bg8.png)
8
УСТРОЙСТВО НАСОСА
ДЛЯ МОТОПОМПЫ GTP-101E (РИС.6)
Насос включает в себя литой алюминиевый
корпус (20) с крышкой (1), стянутые между
собой винтами(28).
Уплотнение по стыку производится кольцом-
прокладкой (4).На передней части корпу-
са имеется фланец для крепления патруб-
ка (22) с обратным клапаном для подсоеди-
нения всасывающего трубопровода и пробка
(26) для слива воды из насоса. На передней
части корпуса имеется технологическое от-
верстие для чистки насоса, закрытое крыш-
кой (24). Крышка крепится двумя быстросъ-
емными болтами (25).
В верхней части корпуса через прокладку
(19) крепится патрубок (15) для подсоеди-
нения напорного рукава. Патрубок имеет за-
ливную горловину для заполнения насоса
перед началом работы водой с пластмассо-
вой пробкой(14). Переходники (18) для кре-
пления рукавов крепятся к патрубкам с по-
мощью гаек (16).
Рабочее колесо(крыльчатка 5) насоса накру-
чена на резьбовую часть выхода коленвала
двигателя. Герметичность обеспечивается
сальниковым уплотнением(3). Для форми-
рования потока внутри корпуса в специаль-
ных пазах установлена улитка (6).
Принцип работы мотопомпы заключается в
центробежном эффекте отбрасывания воды
рабочим колесом (5) внутри корпуса насо-
са и формировании потока улиткой (6) в на-
правлении патрубка (15). При этом ближе к
оси вращения возникает разряжение, позво-
ляющее открыть обратный клапан и всасы-
вать воду через патрубок (22). Всасывание
начинается спустя некоторое время после
пуска двигателя, в зависимости от высоты
всасывания.
Перенос воды до насоса и от насоса осущест-
вляется с помощью рукавов, которые присо-
единяются к насосу через патрубки(18) с по-
мощью хомутов. Аналогично устроен насос
на мотопомпе GTP80. На мотопомпе GTP80
отсутствует технологическое отверстие для
чистки насоса.

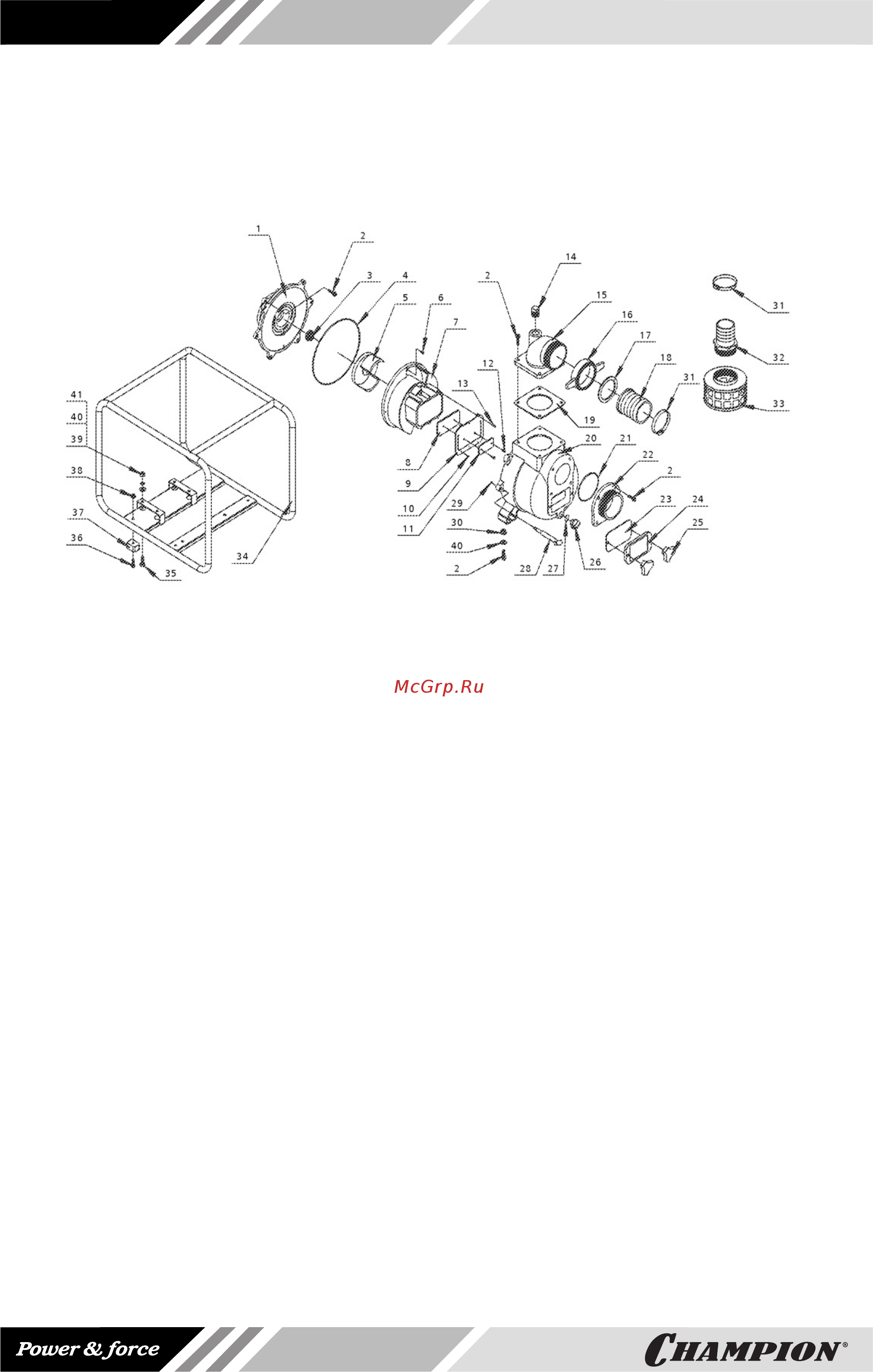

Рис.6
