11
Контрольная метка максимального уров-
ня топлива находится в фильтре-стакане
топливного бака и показана на Рис.7.
ПОДГОТОВКА ВОДЯНОГО
НАСОСА
От правильной подготовки водяного на-
соса перед работой зависит эффектив-
ная работа мотопомпы. Для работы не-
обходимо использовать армированные
или гофрированные рукава, которые
исключают «переламывание». Длина
всасывающего и напорного рукава не
должна превышать допустимую величи-
ну, так как от этого зависит максимальная
эффективность работы насоса.
МОНТАЖ ВСАСЫВАЮЩЕГО
И НАПОРНОГО РУКАВА
ВНИМАНИЕ!
Перед присоединением рука-
вов убедитесь в отсутствии
посторонних предметов во
всасывающем и напорном патрубке
водяного насоса, а также проверьте
отсутствие посторонних предметов
внутри рукава. Попадание посторонних
предметов может привести к выходу
насоса из строя и не подлежит ремон-
ту по гарантии.

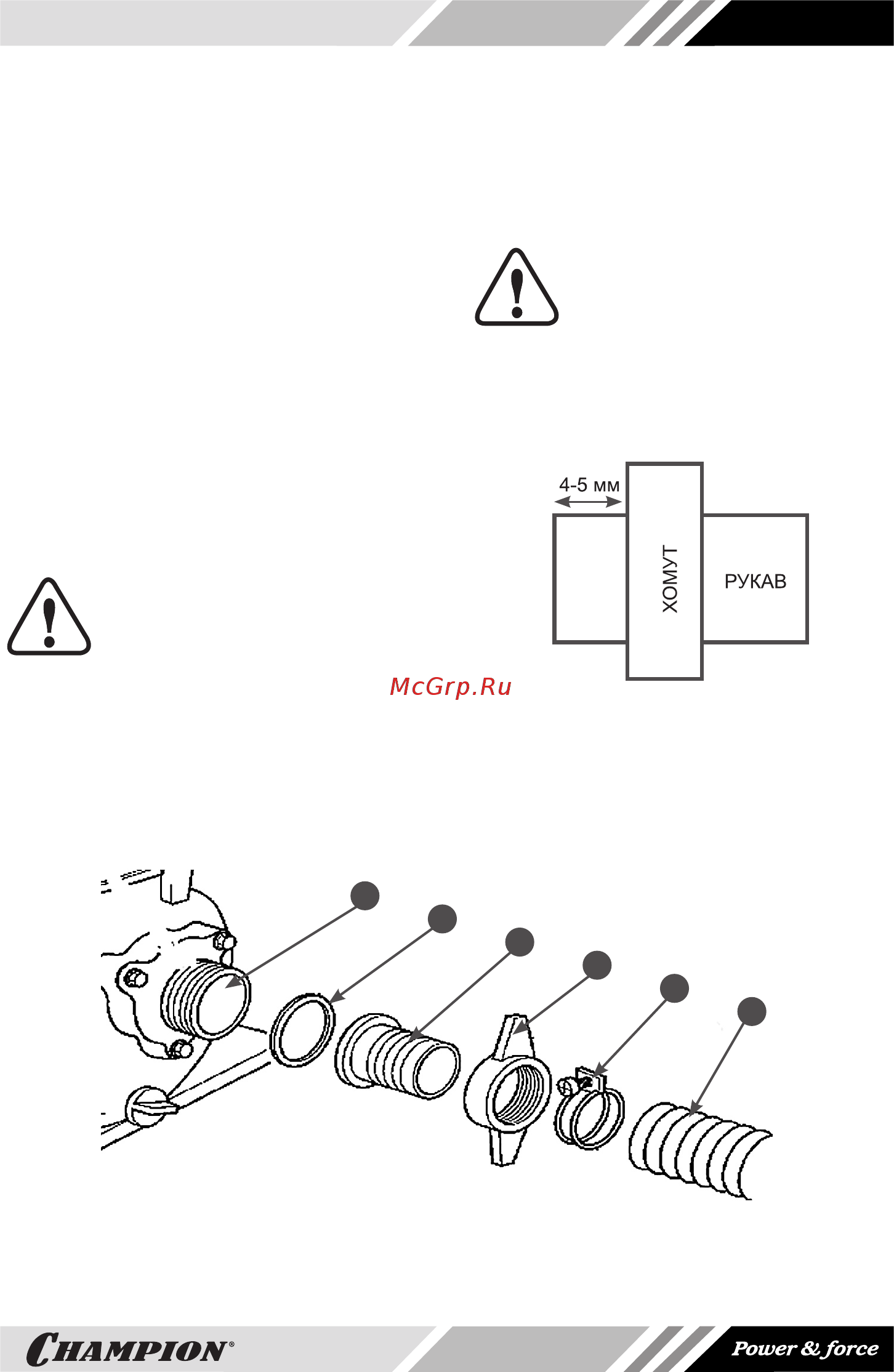

Установите всасывающий патрубок(4)
через уплотнительную прокладку (5) к
фланцу насоса(6) и плотно затяните гай-
ку фланца(3) Рис.8. Наденьте до упора
всасывающий рукав(1) на патрубок и за-
тяните его хомутом(2).
ВНИМАНИЕ!
При монтаже следите за тем,
чтобы под хомутом не было
складок стенок рукавов. За-
тяжка хомута не должна превышать
40% толщины стенки рукава. Рассто-
яние между торцом рукава и торцом
хомута должно быть не менее 4-5 мм
(Рис.9).
Рис.9
Таким же образом установите напорный
рукав.
Рис.8 Монтаж всасывающего рукава
1. Всасывающий рукав
2. Хомут крепления рукава
3. Гайка фланца
4. Всасывающий патрубок
5. Уплотнительная прокладка
6. Всасывающий фланец насоса.
6
5
2
3
4
1
