15
что стартер вошел в зацепление с ма-
ховиком, после чего, резко и с усили-
ем потяните за ручку стартера и запу-
стите двигатель. При необходимости
повторите.

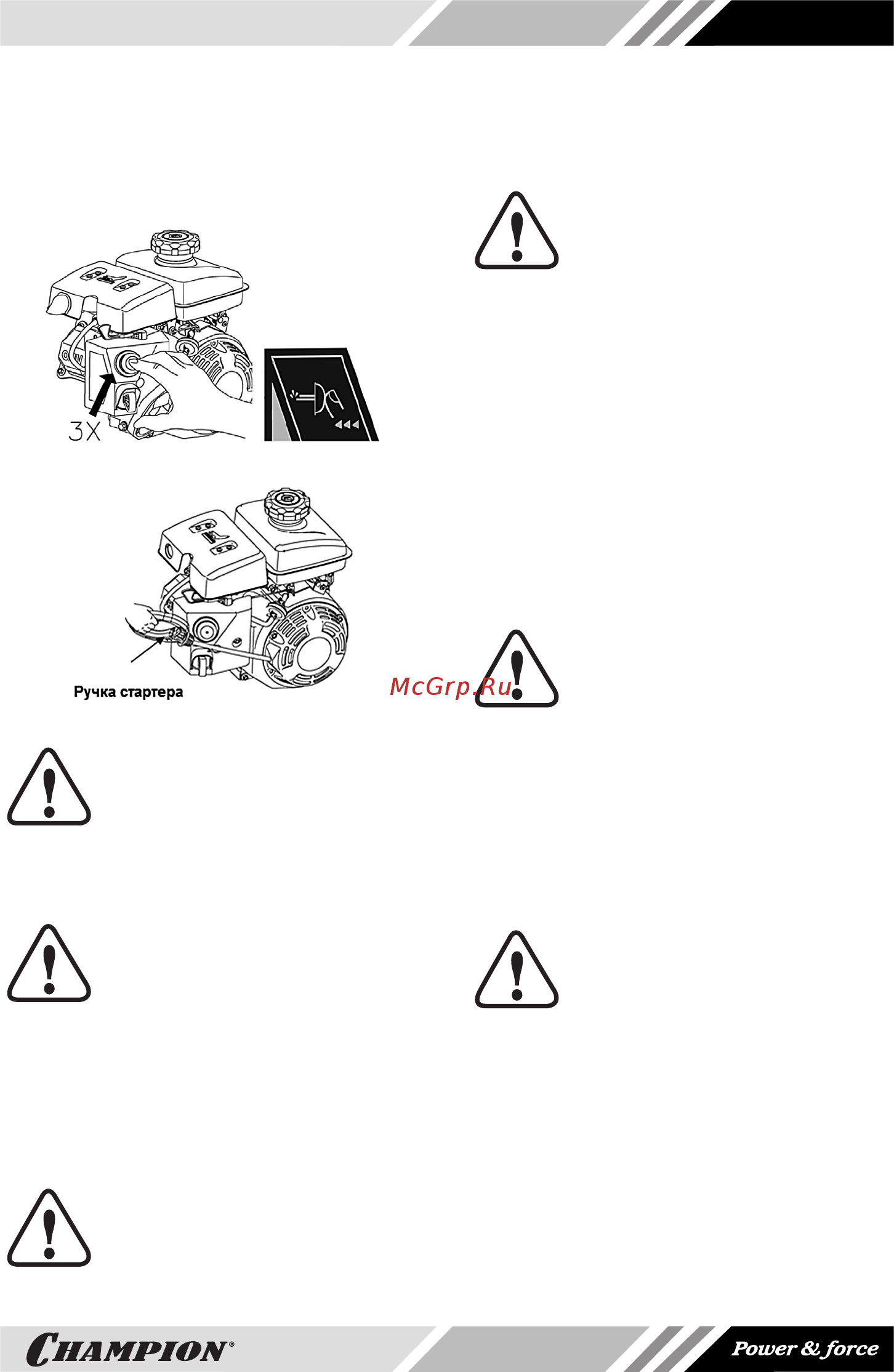

Рис.8 Ручной топливный насос
Рис. 9 Движение ручки стартера
ПРИМЕЧАНИЕ!
Двигатель предназначен для
работы в температурном ди-
апазоне от «-30°С до +4,4°С».
Если температура выше или ниже ука-
занных значений, то двигатель может
работать ненормально.
ПРИМЕЧАНИЕ!
Если двигатель не запускается,
обратитесь к разделу «Поиск и
устранение неисправностей».
5. После запуска по мере прогрева
двигателя открывайте воздушную
заслонку. Прогрев двигателя на хо-
лостых оборотах в зависимости от
температуры окружающей среды за-
нимает от 1 до 3 минут.
ПРИМЕЧАНИЕ!
Определить, что двигатель
прогрелся можно по следую-
щим признакам: двигатель
устойчиво работает на холостых обо-
ротах при полностью открытой воз-
душной заслонке и крышка клапанов
двигателя теплая.
ВНИМАНИЕ!
При запуске с помощью руч-
ного стартера всегда стро-
го выполняйте пункт «4» во
избежание поломки стартера. Не от-
пускайте рукоятку стартера резко с
верхнего положения, отпускайте руко-
ятку медленно, иначе шнур намотает-
ся на маховик и произойдет поломка
стартера. Не выполнение этих требо-
ваний инструкции часто приводит к по-
ломке стартера и не подлежит ремон-
ту по гарантии.
ОСТАНОВКА ДВИГАТЕЛЯ
Для остановки двигателя в экстренной
ситуации необходимо вынуть ключ зажи-
гания (Рис. 6).
ВНИМАНИЕ!
Мгновенную остановку двига-
теля производить только в
случае возникновения аварий-
ной или опасной для жизни ситуации.
Для остановки двигателя в нормальном
рабочем режиме необходимо выполнять
следующие действия:
1. Дайте двигателю поработать без на-
грузки в течение 1 минуты.
2. Выньте ключ зажигания.
ВНИМАНИЕ!
Не глушите двигатель сразу,
так как это может привести
к резкому повышению темпе-
ратуры внутри двигателя и, как след-
ствие, к выходу его из строя.
ОБКАТКА ДВИГАТЕЛЯ
Первые 5 часов работы двигателя явля-
ются временем, в течение которого про-
исходит приработка деталей друг к другу.
Поэтому на этот период соблюдайте сле-
дующие требования.
1. Не перегружайте двигатель длитель-
