Champion ST656BS [12/24] Сборка

8. СБОРКА

1. Установитерабочиерукояткисрыча-

гамиитросаминарамуизатянитеи

гайками.

2. Установитежелобдлявыбросаснега

на кожух шнеков (Рис.3) и зафикси-

руйтеегоболтами(В)черезпроклад-

ки(А).

ПРИМЕЧАНИЕ!

При установке желоба, про-

кладки (А) выступами (С)

(Рис.3) устанавливаются

вверх.

3. Установите в кронштейн рычаг по-

ворота желоба.

А СВ

Рис.3 Установка желоба

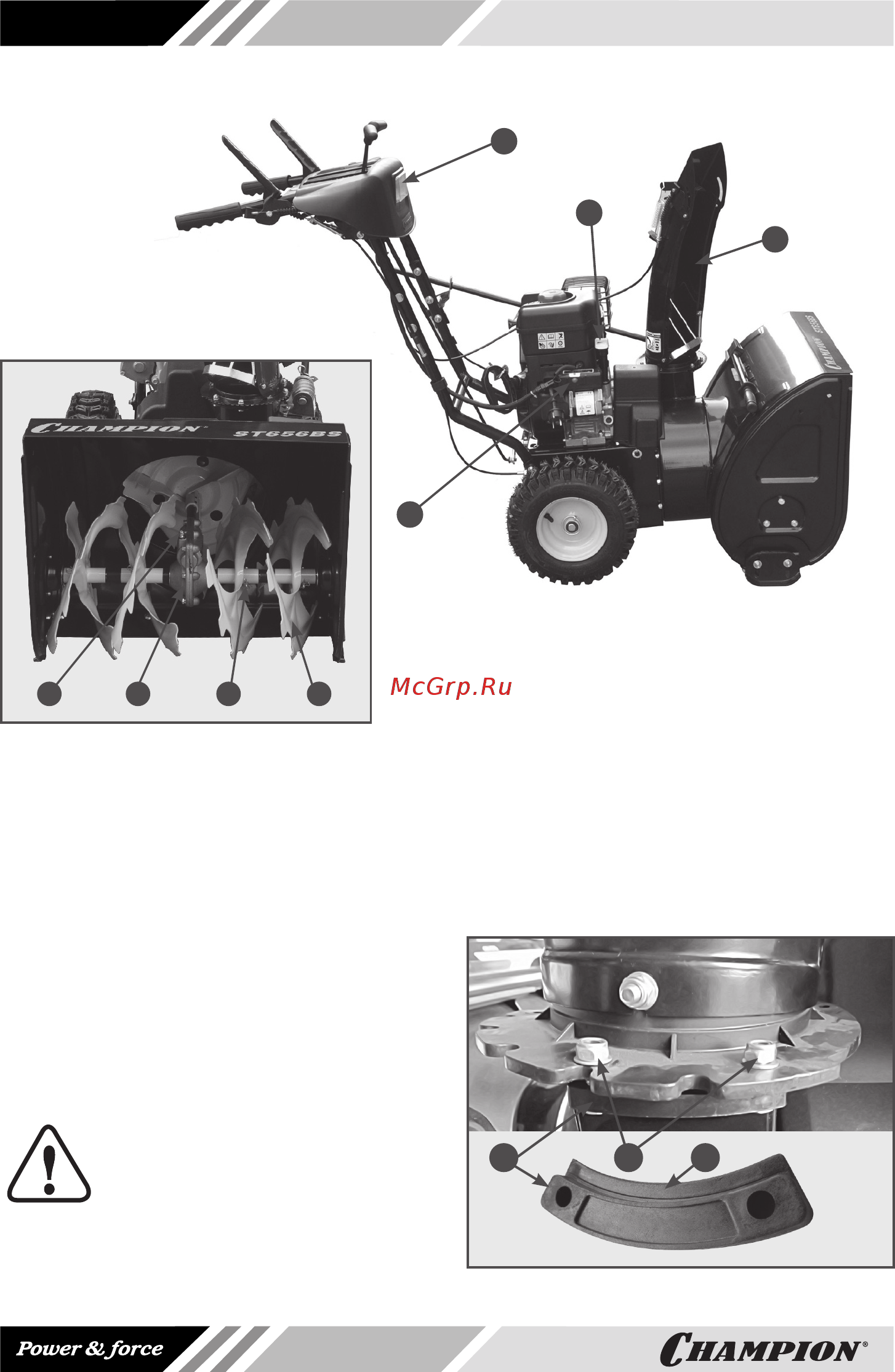

Рис.2 Основные узлы и органы управления

1. Редукторприводашнека

2. Срезныеболты

3. Лопастишнека

4. Масленкадлясмазкиредуктора

5. Направляющийжелобдлявыбросаснега.

6. Кнопкавключенияэлектростартера

7. Фара

8. Крышкамаслоналивнойгорловины

24 31
