12
СБОРКА
Извлеките воздуходувное устройство из ко-
робки и тщательно проверьте его, чтобы
убедиться в отсутствии повреждений ком-
плектующих деталей. Перед сборкой и экс-
плуатацией, внимательно прочтите руковод-
ство пользователя.

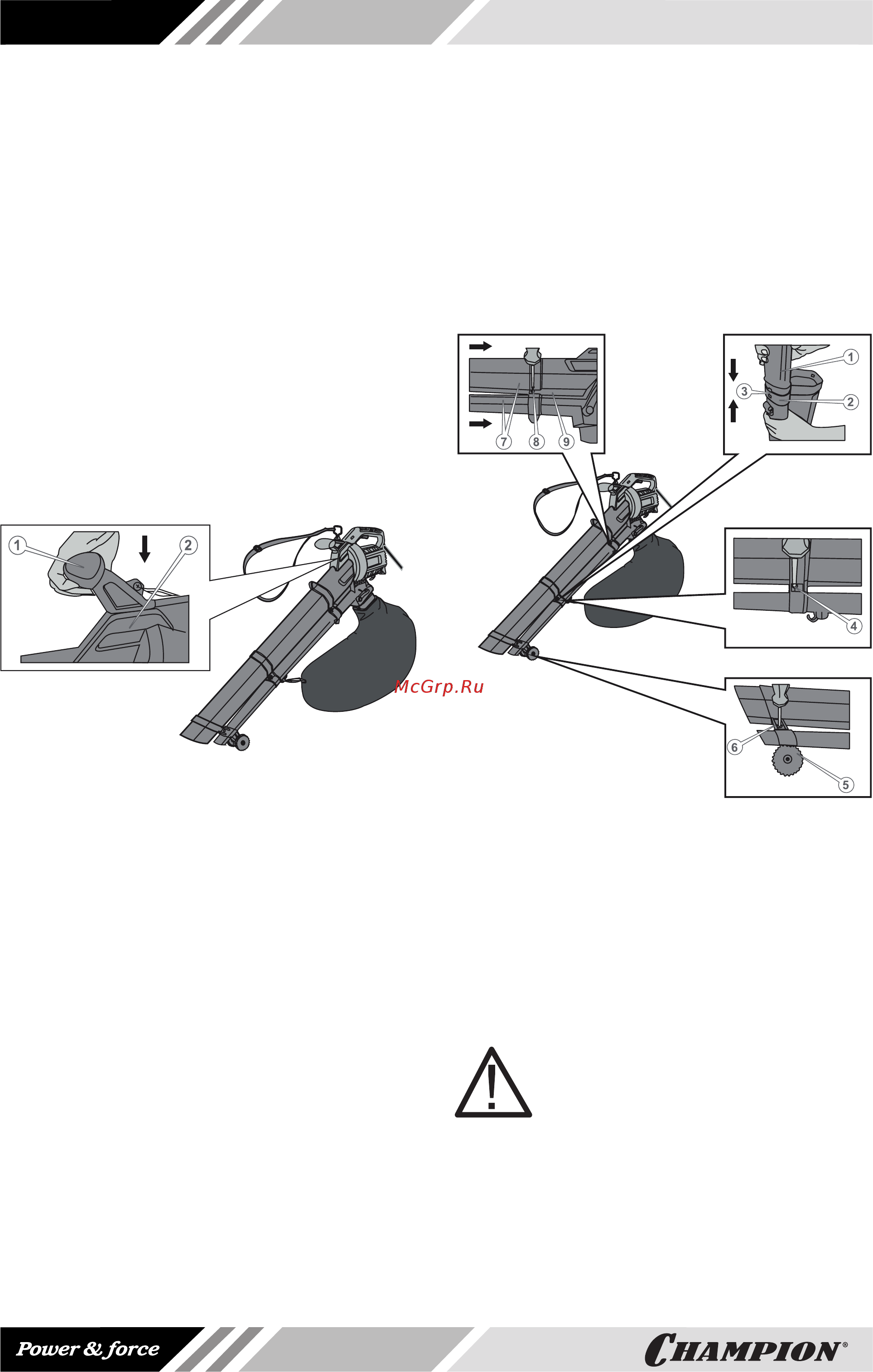

УСТАНОВКА ПЕРЕДНЕЙ РУКОЯТКИ
(РИС.2)
Вставьте переднюю рукоятку (1) в паз на
корпусе силового агрегата (2) и с небольшим
усилием надавите в направлении стрелки.
Проверьте надежность фиксации передней
рукоятки.
Рис.2
МОНТАЖ АРМИРОВАННОЙ И ВСА-
СЫВАЮЩЕЙ/ВЫДУВНОЙ ТРУБЫ
(РИС.3)
Подсоедините составляющую часть армиро-
ванной трубы (1) к стыковочному узлу (2) и
с небольшим усилием надавите в направле-
нии стрелок, чтобы выступ на армированной
трубе надежно вошел в паз на стыковочном
узле (3).
Аналогичным образом подсоедините к сты-
ковочному узлу (2) составляющую часть вса-
сывающей/выдувной трубы.
Надежно зафиксируйте соединение шуру-
пом длиной 45 мм (4).
Проверьте надежность фиксации армиро-
ванной и всасывающей/выдувной труб в
стыковочном узле.
Установите кронштейн с транспортировоч-
ными колесами (5) на носовой части труб и
надежно зафиксируйте шурупом 20мм (6).
Аккуратно подсоедините трубы (7) к стыко-
вочному узлу силового агрегата (9) и надеж-
но зафиксируйте шурупом длиной 55 мм (8).
Проверьте надежность фиксации труб в сты-
ковочном узле силового агрегата.
Рис.3
УСТАНОВКА МЕшКА-МУСОРОС-
БОРНИКА (РИС.4)
Нажмите на фиксаторы (1) на разъеме меш-
ка и с небольшим усилием надавите на
разъем мешка в направлении стрелки (А) до
появления характерного щелчка, чтобы фик-
саторы надежно вошли в пазы на корпусе си-
лового агрегата.
ВНИМАНИЕ!
Не рекомендуется прилагать чрезмерные
усилия при установке мешка. Если мешок
подсоединяется с трудом, значит, либо
действия по установке выполняются не
правильно, либо в пазы корпуса попал му-
сор.
