Установите рабочую рукоятку на штангу

так, как показано на Рис.4. Перед оконча-

тельной затяжкой болтов отрегулируйте

рукоятку по высоте и углу наклона ручек,

как Вам удобнее для работы.

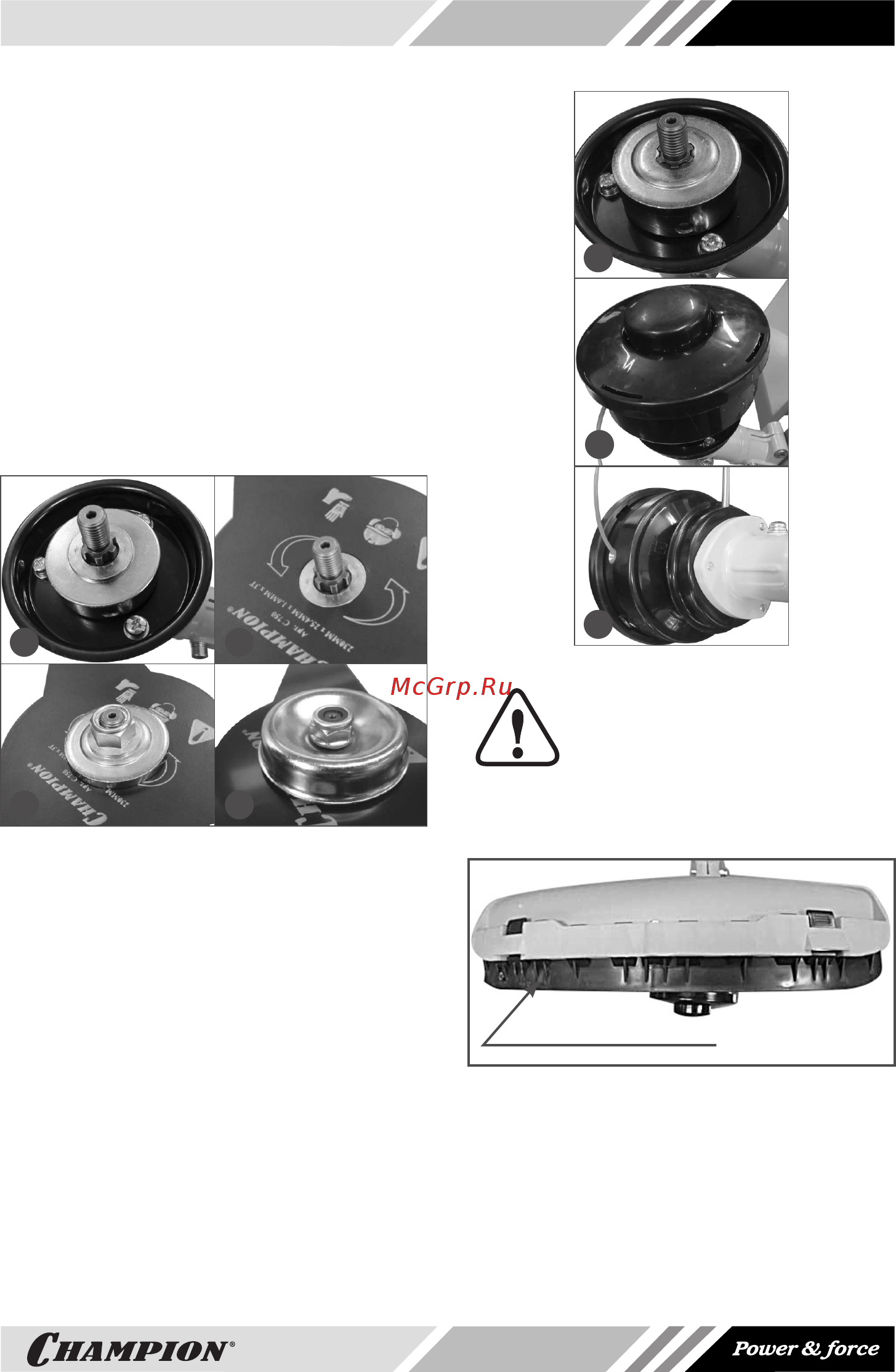

УСТАНОВКА НОЖА ДЛЯ ТРАВЫ

Установите на редуктор защитную шайбу

(А) Рис.5. Установите на редуктор нож

для травы (Рис.5В). При установке по-

садочное отверстие в ноже должно точно

совпасть с выступом на шайбе. Устано-

вите прижимную шайбу ножа (Рис.5С).

Установите ограничительную чашку и за-

крутите гайку крепления ножа (Рис.5D).

A B

C D

Рис. 5 Установка ножа

Совместите отверстие в чашке редукто-

ра и защитной шайбе ножа. Установите

в отверстие металлический стопор и за-

тяните гайку крепления ножа.

УСТАНОВКА ТРИММЕРНОЙ

ГОЛОВКИ

Установите на редуктор защитную шайбу

и шайбу крепления ножа (Рис.6А). На-

крутите на вал редуктора триммерную

головку (Рис. 6В). Совместите отверстие

в чашке редуктора и защитной шайбе.

Установите в отверстия металлический

стопор и затяните триммерную головку

(Рис.6С).

Рис. 6 Установка триммерной головки

ВНИМАНИЕ!

При работе триммерной го-

ловкой необходимо устано-

вить на кожух фартук с ножом

для обрезки лески (Рис.7). При работе

ножом фартук необходимо снять с ко-

жуха.

Фартук кожуха с ножом

Рис. 7 Установка фартука защитного

кожуха
