8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

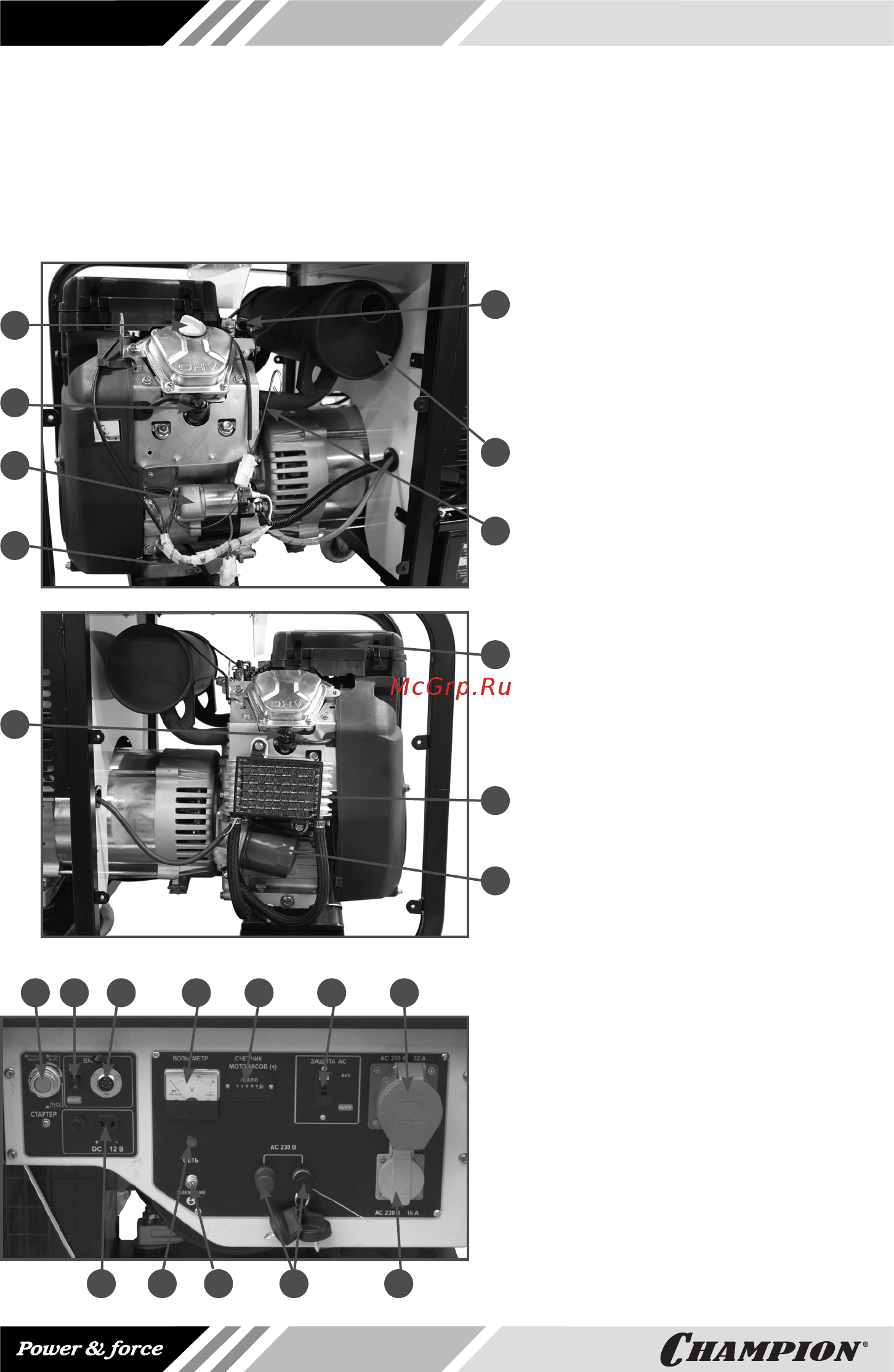

Рис. 1 Расположение основных

узлов и органов управления

генератора (вид со стороны

стартера)

1. Пробка для слива масла

2. Стартер электрический

3. Свеча зажигания

4. Крышка маслоналивной горловины

5. Соленоид управления воздушной

заслонкой

6. Глушитель

7. Щуп масляный

Рис. 2 Расположение основных

узлов и органов управления

генератора (вид со стороны

масляного фильтра)

1. Фильтр воздушный

2. Свеча зажигания

3. Радиатор для охлаждения масла

4. Фильтр масляный

Рис. 3 Панель управления

1. Клемма заземления

2. Розетка 12В/8,3А

3. Замок зажигания

4. Выключатель ATS

5. Разъем для подключения ATS

6. Вольтметр

7. Выключатель напряжения

8. Розетка 230В/32А

9. Розетка 230В/16А

10. Клеммы подключения 230В

11. Контрольная лампочка работы

генератора.

12. Счетчик моточасов

Расположение основных узлов и органов управления генератором представлено на

Рис. 1-3.
