Champion TB 360 [11/14] Сборка триммера

СБОРКА ТРИММЕРА

1. Установите защитный кожух (8) Рис.1 и за-

крепите его винтами (крепежные винты уста-

навливаются снизу кожуха).

2. Установите ограничительную скобу(9)

Рис.1 на корпус двигателя.

3.Установите рабочую рукоятку на штангу.

Для этого ослабьте гайку(11) Рис.1, устано-

вите рукоятку на требуемой высоте и затя-

ните гайку.

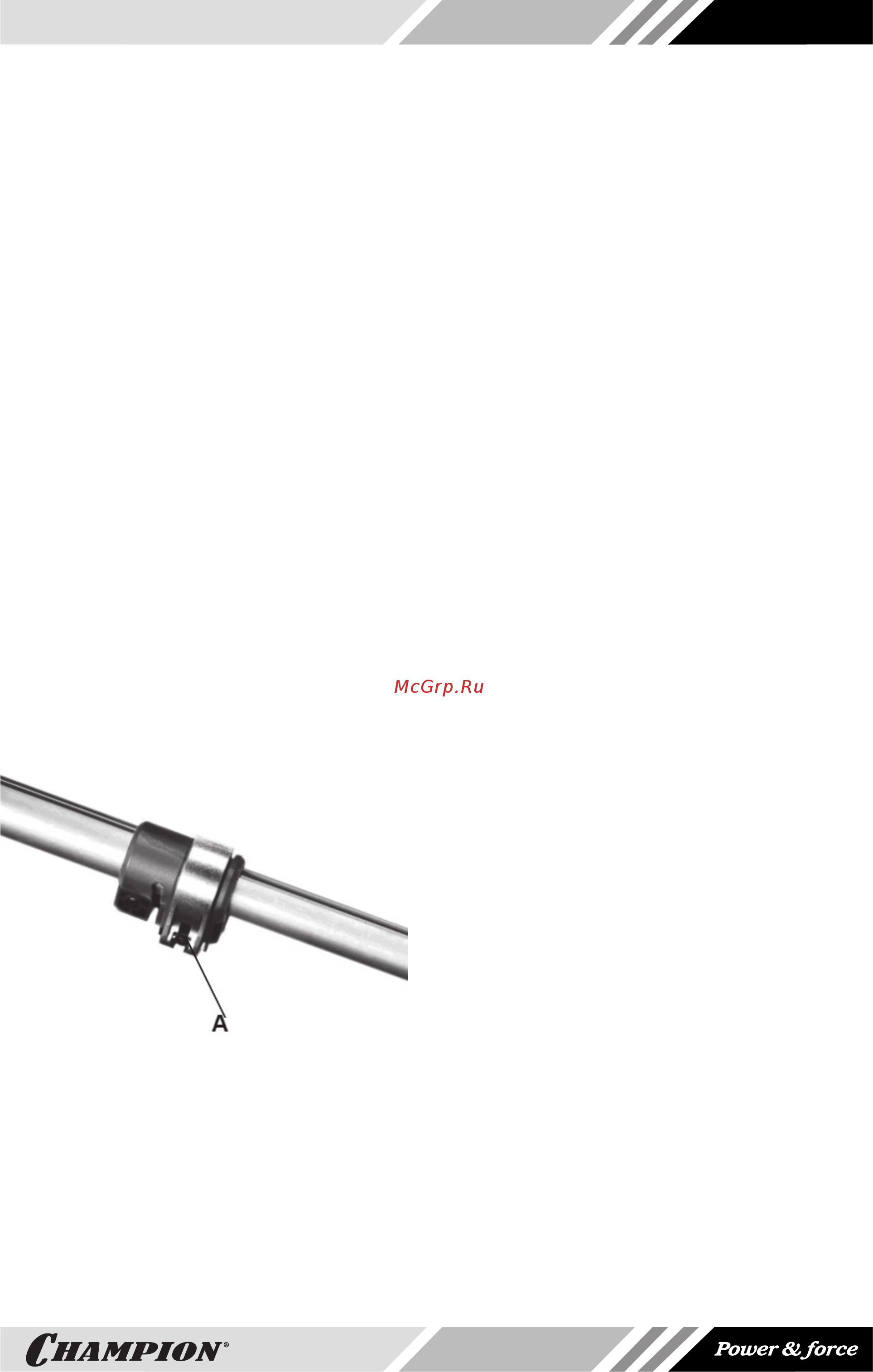

4. Установите требуемую длину штанги. Для

этого ослабьте зажим (А), установите требу-

емую длину штанги, затем затяните зажим

(Рис.4).

Рис.4
