8. СБОРКА (Рис.2а,2б)

8.1. На три ножки 4 (со стороны, где нет отверстий) установите опоры (5).

8.2. На опору (22) установите (со стороны, где нет отверстий) опору (34), гайку (33) и винт (32).

8.3. В местах (21) с помощью крепежа (болт, гайка, две шайбы) установите на основание (2) и надежно

закрепите три ножки (4) и одну короткую ножку (22).

8.4.

Установите пилу на ножках (4 и 22) на ровной и устойчивой поверхности пола. Ослабьте гайку (33) и

винтом (32), отрегулируйте устойчивое положение пилы, а также строго горизонтальное положение рабочего

стола (17).

8.5. С помощью винтовых или болтовых соединений (не комплектуются) через отверстия в опорах (5)

надежно прикрепите пилу к полу.

8.6. При необходимости установите и закрепите (с помощью

крепежа) правый и левый удлинители (12) с

рабочим столом (17) так, чтобы удлинители (12) и рабочий стол (17) находились на одном уровне.

8.7. Установите четыре держателя (20), закрепив их на основании (2) и на удлинителях (12), используя гайки

и винты с квадратными подголовниками из комплекта крепежа, Рис.1.

8.8. Как показано на Рис. 2а, установите маховик (23) и закрепите его

с помощью колпачковой гайки из

комплекта крепежа (К), Рис.1.

8.9. Используя крепеж, закрепите на боковой поверхности основания (2) держатели (6).

8.10. Через отверстие на боковой поверхности основания (2) установите крючок (10), на который

подвешивается толкатель (9) и ключи (М и Л), Рис.3,4.

8.11. Выкрутите два винта, снимите вставку (28).

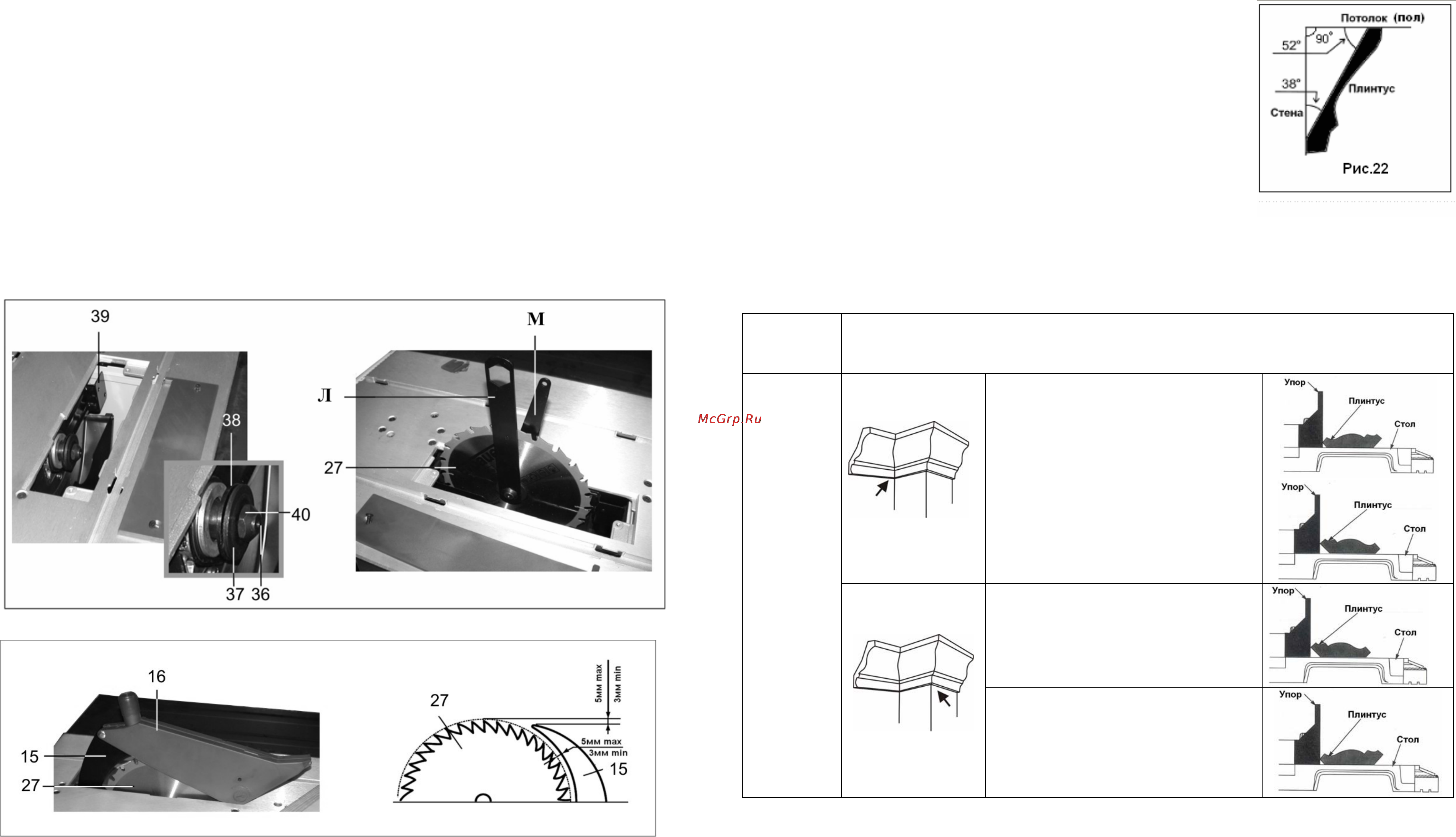

Рис. 3 Рис. 4

Рис. 5а Рис. 5б

16. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ

16.1. Пиление плинтуса

На вашей пиле возможно изготовление плинтуса с внешним или внутренним

углом. Для настройки пилы для данной операции рекомендуем использовать

угломер (не комплектуется) или готовые шаблоны. Две поверхности заготовки

плинтуса, которые прикрепляются к потолку (полу) и стене, при

соединении

образуют угол 90°. У большинства потолочных плинтусов верхний задний угол

составляет 52°, а нижний задний угол составляет 38°, как показано на Рис. 28.

Помните, что углы плинтусов очень точные, и их трудно устанавливать, так как

легко может произойти смещение. После всех регулировок пилы рекомендуется

производить пробное пиление. Кроме того, большинство стен в помещениях

не

имеют углов точно 90°, следовательно, необходима точная подстройка

регулировок Вашей пилы.

Для пиления плинтусов и получения внешнего или внутреннего прямого угла (90°)

установите плинтус, прижав плашмя его широкую заднюю поверхность к

поворотному столу и придвинув к упору. Угол поворота стола следует установить

на 31,6° влево или вправо, в зависимости от установки плинтуса, а

угол наклона

пильного диска на 33,9° влево.

Изучив приведенную ниже таблицу, можете настроить пилу на пиление потолочных плинтусов с углами 52° и 38° (см.

Рис.28). Пиление напольного плинтуса (с такими же параметрами углов) производится по аналогии с потолочным,

учитывая его нижнее положение. Для пиления плинтусов с другими параметрами углов (не соответствующими

рисунку 28) рекомендуем

изучить соответствующую справочную или учебную литературу.

УГОЛ

НАКЛОНА

ПИЛЬНОГО

ДИСКА

ТИП ПИЛЕНИЯ

Левая сторона, внутренний угол

1. Верхний край плинтуса прижат к упору

2. Угол поворота стола 31,6° вправо

3. После пиления использовать левую

часть разрезанной заготовки

нутренний угол

Правая сторона, внутренний угол

1. Нижний край плинтуса прижат к упору

2. Угол поворота стола 31,6° влево

3. После пиления использовать левую

часть разрезанной заготовки

Левая сторона, внешний угол

1. Нижний край плинтуса прижат к упору

2. Угол поворота стола 31,6° влево

3. После пиления использовать правую

часть разрезанной заготовки

33,9°

влево

внешний угол

Правая сторона, внешний угол

1. Верхний край плинтуса прижат к упору

2. Угол поворота стола 31,6° вправо

3. После пиления использовать правую

часть разрезанной заготовки
