14. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое

качество пиления. Пильные диски предназначены для пиления твердых и мягких пород древесины, ДСП,

пластиков, ламината и алюминиевых профилей (см. приведенную ниже таблицу).

Код

Внешний

диаметр (мм)

Внутренняя

посадка (мм

)

Число

зубьев (Z)

Форма

зуба

Применение

7405 250 30 40 К

Черновое пиление древесины мягких

и твердых пород

12820 255 30 32 К

Черновое пиление древесины мягких

и твердых пород

7460 255 30 100 ТП

Пиление алюминиевых профилей,

пластика, MDF, различных плит, в том

числе, с покрытием

косой, переменный

трапециевидный Т

Форма зуба

плоский П

15. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Не приступайте к техническому обслуживанию пилы, пока не убедитесь, что пила

отключена от источника электрического тока, вилка шнура питания (7) отсоединена от питающей

розетки, Рис. 2а.

В процессе эксплуатации пилы периодически проверяйте её регулировки. Со временем могут потребоваться

дополнительные или повторные регулировки (см. раздел 11).

15.1. Общее регламентное обслуживание

Периодически удаляйте с пилы пыль и опилки щёткой, не допускайте загрязнения пилы.

Содержите пилу в чистоте.

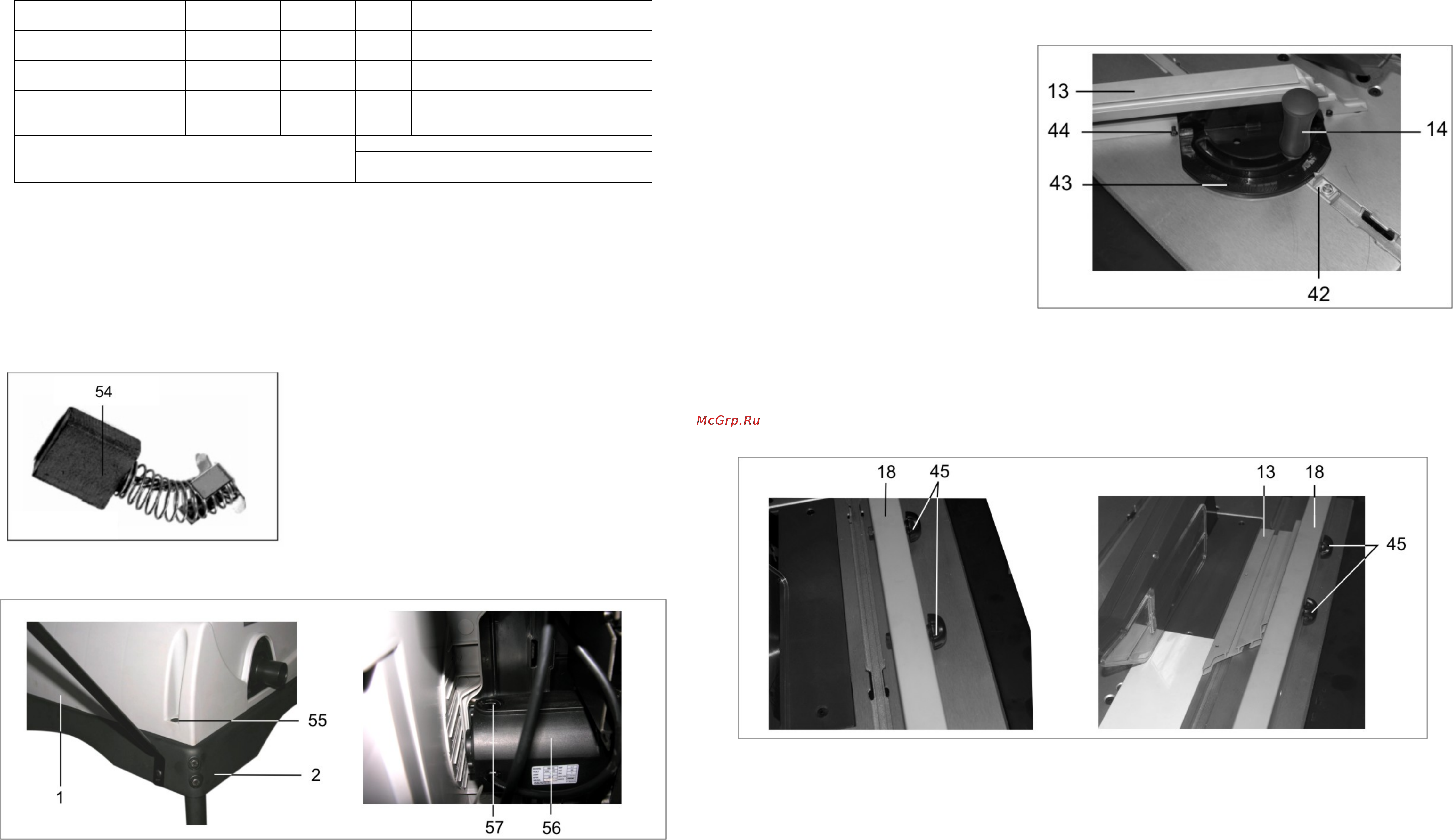

15.2. Осмотр и замена угольных щеток (Рис. 19-21)

Рис.19

Заменяйте угольные щетки (54), когда они изношены до 4,8

мм их длины. Щетки необходимо менять парами.

Замену щеток (54) для безопасной и надежной работы

пилы необходимо проводить специалисту. Для замены

щеток (54) необходимо:

- осторожно снять четыре винта (55) и отсоединить корпус

(1) от основания (2);

- с обеих сторон электродвигателя (56) открутите крышки

щеткодержателей (57), замените щётки (54);

- новые щётки (54) надёжно зафиксируйте крышками

щёткодержателей (57);

- установите и закрепите корпус (1) на основании (2).

Помните, что ремонт пилы должен проводиться в условиях

сервисных центров с использованием только оригинальных

запасных частей и инструментов.

Рис.20 Рис.21

8.12. С помощью ключа (М) удерживайте шпиндель (36), ключом (Л) открутите гайку (40), Рис.3,Рис.4.

8.13. Снимите со шпинделя (36) внешний фланец (37), Рис.3.

8.14. В соответствии с направлением вращения установите пильный диск (27) на внутренний фланец (38), Рис.3,4.

8.15.Установите на шпиндель (36) внешний фланец (37), Рис.3.

8.16. С помощью ключа (М) удерживайте шпиндель (36), ключом (

Л) надежно затяните гайку (40), Рис.3,4.

Помните, что твердосплавные напайки на зубьях пильного диска (27) весьма хрупкие: крайне внимательно

обращайтесь с пильным диском (27), избегая ударов по напайкам, падений, Рис. 4.

Перед установкой пильного диска (27) внимательно осмотрите его. На нем не должно быть трещин, сколов.

8.17. На кронштейн (39) с помощью крепежа

через соответствующие отверстия установите

и закрепите расклиниватель (15), Рис.4, 5а,

5б. Проследите за тем, чтобы расклиниватель

(15) находился в одной плоскости с пильным

диском (27), для этого, при необходимости,

между кронштейном (39) и расклинивателем

(15) , Рис.4, 5а, 5б, подложите одну или

несколько вставок (P), Рис.1. Вставки (Р),

Рис.1, имеют соответствующие прорези для

винтов крепления расклинивателя (15),

Рис.5а. Расклиниватель (15) необходимо

установить и закрепить согласно размерам,

Рис. 5б.

8.18. На расклиниватель (15), Рис.5а,

установите кожух защитный (16) с помощью

винта-оси, гайки и шайбы из комплекта

крепежа (К), Рис.1.

8.19. В отверстие (31) установите патрубок

(30), Рис.2б.

8.20. В зависимости от предстоящей операции пиления, установите на рабочий стол (17) параллельный упор (18)

или упор (13) в сборе с транспортиром (43), Рис. 2а, 6.

8.21. При необходимости упор (13) крепится на транспортир (43) с помощью винтов, шайб и квадратных гаек из

комплекта крепежа (К), Рис.1, через специальные пазы транспортира (43) и через продольный паз упора (13), Рис.6.

Для того

чтобы исключить возможность перемещения упора (13), необходимо установить ограничительные винты

(44), Рис.6.

8.22. При пилении, для удобства подачи тонкой заготовки (фанера, шпон и т.п.), на упор (18) установите и закрепите

упор (13) с помощью двух винтов фиксации (45) и квадратных гаек, Рис.7а,7б.

Рис. 7а Рис. 7б

8.23. Если упор (18) при работе не используете, то установите его в держатели (6), Рис.2а.

8.24. Если транспортир (43) при работе не используете, то установите его в подставку (8), Рис.2а.

8.25. К патрубкам (30, 35) подсоедините устройство для удаления и сбора древесной пыли и стружки (не

комплектуется, см. приложение А п.2),

перед подсоединением с патрубка (35) снимите пробку, Рис. 2б.
