12.2. Поперечное пиление, торцевание (Рис. 15)

Поперечное пиление представляет собой процесс распиловки заготовки поперек под прямым углом.

При выполнении этой операции планка упора (13) для косого и поперечного пиления устанавливается

перпендикулярно пильному диску (27) на отметку 90

транспортира (43), Рис.10. На рабочем столе (17)

предусмотрена установка узла упора (13) для косого и поперечного пиления в направляющих пазах (46) слева

или справа от пильного диска (27).

Установите заготовку на рабочем столе (17) так, чтобы она одной кромкой плотно прижималась к упору (13).

Положение заготовки должно быть устойчивым.

Подача заготовки к пильному диску (27) и скорость подачи производится

ручным усилием оператора на

заготовку через упор (13).

Процесс пиления описан в пункте 12.6.

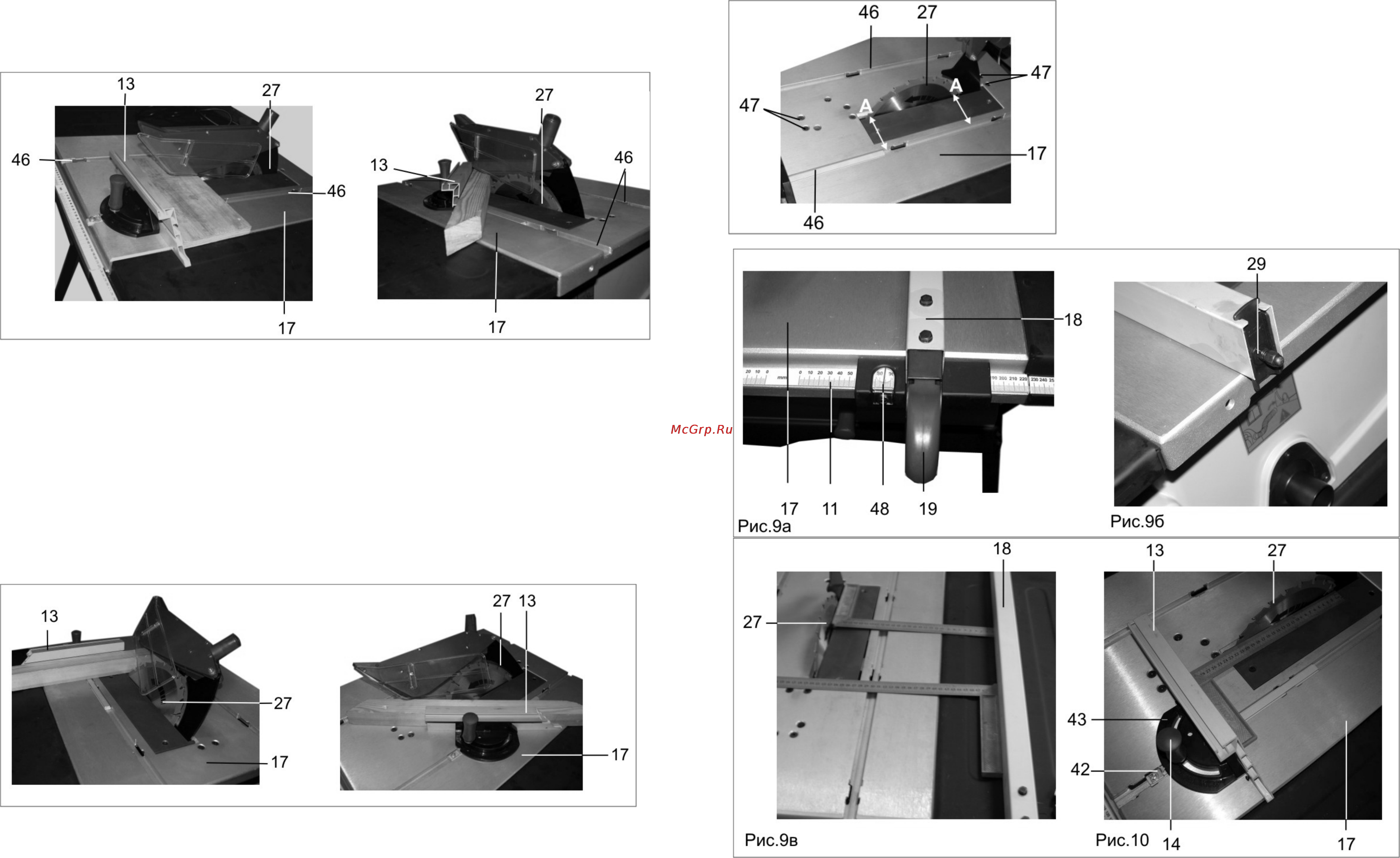

Рис.15 Рис.16

12.3. Косое пиление (Рис. 16)

Косое пиление представляет собой процесс распиловки заготовки поперек под углом, кроме прямого.

При выполнении этой операции упор (13) для косого и поперечного пиления устанавливается под углом до

к пильному диску (27) по шкале транспортира (43), Рис.10. На рабочем столе (17) предусмотрена

установка узла упора (13) для косого и поперечного пиления в направляющих пазах (46) слева или справа от

пильного диска (27).

Установите заготовку на рабочем столе (17) так, чтобы она одной кромкой плотно прижималась к упору (13).

Положение заготовки должно быть устойчивым.

Подача заготовки к

пильному диску (27) и скорость подачи производится ручным усилием оператора на

заготовку через упор (13).

Процесс пиления описан в пункте 12.6.

12.4. Наклонное пиление (Рис. 17)

Наклонное пиление представляет собой процесс распиловки заготовки под углом наклона пильного диска (27)

до 45

Рис.17 Рис.18

- осторожно вручную установить плоскость пильного диска (27) параллельно пазу (46);

- положение пильного диска (27) зафиксировать винтами (47);

- вышеописанным методом проверить эту регулировку и при необходимости повторить.

- проверьте положение пильного диска (27) и при необходимости повторите регулировку.

11.3. Упор параллельный

Рис.8

Параллельный упор (18) используется для

операций продольного пиления. Никогда не

направляйте заготовку на вращающийся пильный

диск (27) без правильно и надежно закрепленного

параллельного упора (18). Перед работой

устанавливайте параллельный упор (18),

ориентируясь по шкале (11) и указателю (48), Рис.

9а. Фиксация параллельного упора (18)

производится фиксатором (19). Если фиксатор (19)

не обеспечивает надежное крепление

параллельного упора (18) на рабочем

столе (17)

или нажимается слишком туго, то необходимо

отрегулировать фиксирующий механизм гайкой

(29), предварительно сняв колпачковую контргайку

(Рис.9а,9б).
