Перед выполнением распиловочных работ параллельный упор (18) установите строго параллельно пильному

диску (27), Рис. 9в.

Для этого поднимите защитный кожух (16), Рис.2а. Ослабьте фиксатор (19), Рис.9а. С помощью угольников,

линеек, шаблонов, образцов и т.п. (не комплектуются) установите параллельность, аккуратно регулируя

положение параллельного упора (18), Рис.9а,9в. При этом расстояния от пильного

диска (27) до упора (18) в

двух крайних точках должны быть одинаковыми, Рис. 9в. После достижения необходимого результата

аккуратно зафиксируйте упор (18), опустив фиксатор (19), Рис.9а. Проверьте регулировку еще раз и при

необходимости повторите её.

11.4. Упор для косого и поперечного пиления (Рис.10)

Закрепите упор (13) для косого и поперечного пиления на транспортире (43), см.п

.8.20-8.21.

Перед косым или поперечным пилением с использованием упора (13) необходимо установить прямой угол

между плоскостью пильного диска (27) и рабочей плоскостью упора (13) с помощью угольника (не

комплектуется). Для этого необходимо предварительно ослабить ручку (14). Не прилагая значительных

усилий, поворачивайте упор (13) до совмещения угольника с плоскостями упора (13) и пильного диска (27).

Положение зафиксируйте ручкой (14). Если

стрелка указателя (42) не находится на отметке «90

» шкалы

транспортира (43), то ослабьте винт указателя (42) и совместите стрелку с отметкой «90

» шкалы

транспортира (43), положение зафиксируйте винтом указателя (42).

После каждой переустановки или замены пильного диска (27) предварительно выполните проверку и при

необходимости регулировку параллельности пильного диска (27), см.п. 11.2.

11.5. Регулировка угла наклона пильного диска – 0

(Рис.11-12)

Ослабьте ручку фиксации (25) и, придерживая маховик (23), переведите механизм наклона пильного диска

(27) до упора влево, при этом, пильный диск (27) должен принять вертикальное положение. Положение

пильного диска (27) закрепите ручкой фиксации (25).

Установите угольник (не комплектуется) между пильным диском (27) и рабочим столом (17), как показано на

Рис. 12. Если плоскость пильного диска (27) не перпендикулярна поверхность

рабочего стола (17),

произведите регулировку. Для этого ручкой фиксации (25) ослабьте положение, вращая винт (50)

отрегулируйте крайнее левое положение механизма наклона пильного диска (27) так, чтобы плоскость

пильного диска (27) была перпендикулярна поверхности рабочего стола (17). Ручкой фиксации (25)

закрепите положение и еще раз проверьте перпендикулярность с помощью угольника. При необходимости

повторите регулировку.

Если стрелка указателя (26) не

показывает на отметку - «0

» шкалы (24), то ослабьте винт указателя (26) и

стрелку указателя совместите с отметкой «0

». Винтом указателя (26) закрепите положение стрелки

указателя (26).

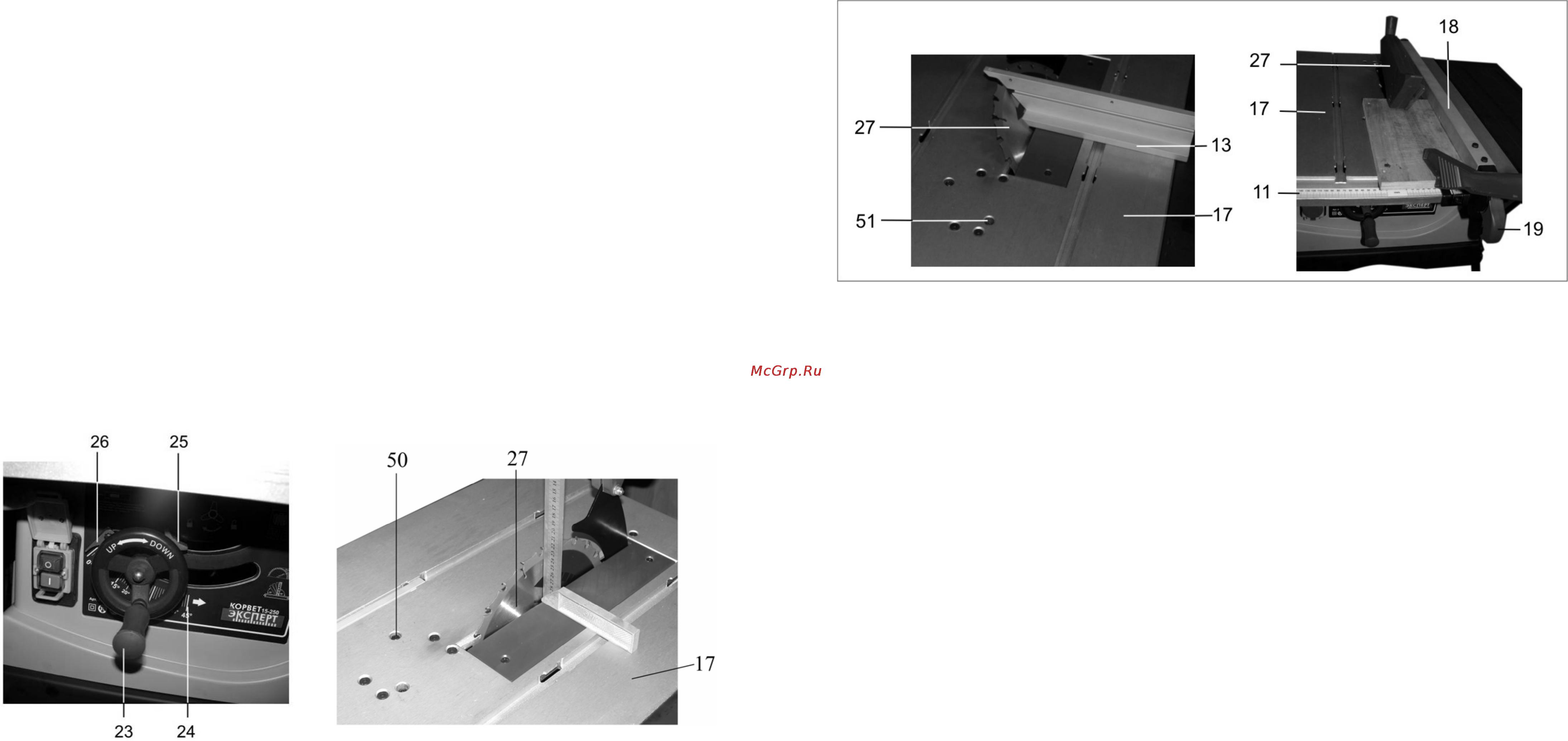

Рис.11 Рис.12

11.6. Регулировка угла наклона пильного диска – 45

(Рис.11, 13)

Ослабьте ручку фиксации (25) и, придерживая маховик (23), переведите механизм наклона пильного диска

(27) до упора вправо, при этом, пильный диск (27) должен принять наклонное положение 45

. Положение

пильного диска (27) закрепите ручкой фиксации (25).

Используя угломер, шаблон или планку упора (13) для косого и поперечного пиления произведите проверку и

при необходимости дальнейшую регулировку положения пильного диска (27) в положении 45

Если в установленном положении угол наклона пильного диска (27) не соответствует углу наклона 45

относительно

рабочего стола (17) произведите регулировку.

Для этого ручкой фиксации (25) ослабьте положение, вращая винт (50) отрегулируйте крайнее правое положение

механизма наклона пильного диска (27) так, чтобы плоскость пильного диска (27) была под углом 45

к поверхности

рабочего стола (17). Ручкой фиксации (25) закрепите положение и еще раз проверьте положение. При

необходимости повторите регулировку.

Если стрелка указателя (26) не показывает на отметку - «45

» шкалы (24), то ослабьте винт указателя (26) и стрелку

указателя совместите с отметкой «45

». Винтом указателя (26) закрепите положение стрелки указателя (26).

Рис.13 Рис. 14

12. ОСНОВНЫЕ ОПЕРАЦИИ

ВНИМАНИЕ: Правильно соберите и отрегулируйте вашу пилу. Прежде чем приступать к эксплуатации пилы

внимательно изучите данное руководство по эксплуатации и необходимую специальную литературу.

Для работы с пилой необходимо иметь соответствующую подготовку и владеть определенными навыками

работы.

Запрещается производить работы на пиле без использования приспособлений предусмотренных

конструкцией станка, таких как планка для косого и поперечного пиления (13), параллельный упор (18) и

толкатель (9), Рис. 2а.

Для подачи заготовки к пильному диску (27) используйте толкатель (9), Рис. 2а, 2б.

Во время работы упор для косого и поперечного пиления (13) или параллельный упор (18) должны быть

надёжно зафиксированы, Рис. 2а.

12.1. Продольное пиление (Рис. 14)

Выполняется с

параллельным упором (18), заготовка распиливается вдоль по длине. Установите параллельный упор

(18) на желаемую ширину продольного пиления (ориентируясь по шкале 11) и зафиксируйте его в этой позиции

фиксатором 19. Установите заготовку на рабочем столе 17 так, чтобы она одной плоскостью упиралась в упор 18.

Положение заготовки должно быть устойчивым. Подача заготовки к пильному диску 27 и скорость

подачи

производятся ручным усилием оператора на заготовку. Процесс пиления подробно описан в пункте 12.6.

Установите параллельный упор (18) на необходимую ширину продольного пиления заготовки по шкале (11).

Положение упора (18) надёжно зафиксируйте фиксатором (19). Установите заготовку на рабочем столе (17) так,

чтобы одна кромка была плотно прижата к упору (18). Положение заготовки должно быть устойчивым. Скорость

подачи

производятся ручным усилием оператора на заготовку. Процесс пиления описан в пункте 12.6.
