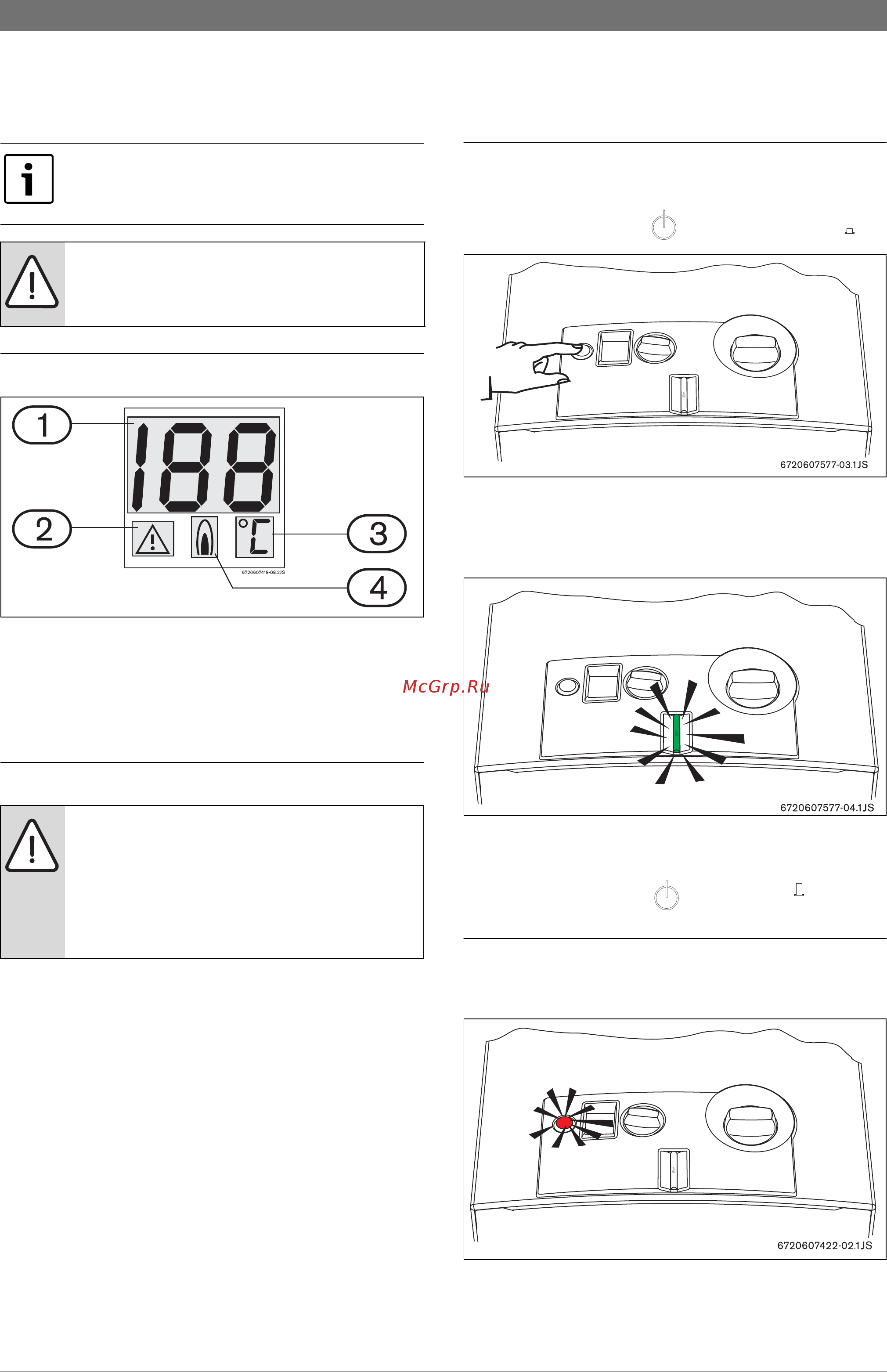

Bosch wrd 15-2 g 23 [9/48] Включение выключение прибора
![Bosch wrd 15-2 g 23 [9/48] Включение выключение прибора](/views2/1073001/page9/bg9.png)
Содержание
- Therm 6000 о 1
- Wrd 10 13 15 2 g 1
- Ав24 1
- Газовый проточный водонагреватель 1
- О bosch 1
- Содержание 2
- Безопасности 3
- Пояснения условных обозначений 3
- Пояснения условных обозначений указания по технике 3
- Указания по технике безопасности 3
- Данные о приборе 4
- Категория тип и допуск 4
- Комплект поставки 4
- Описание прибора 4
- Принадлежности см также ценовую 4
- Спецификацию 4
- Типы прибора 4
- 4 wrd 13 350 655 228 132 5 510 95 30 5
- Wrd 10 310 580 228 112 5 463 60 25 5
- Wrd 15 425 655 334 132 5 540 65 30 5
- Габаритные а в с о е р с природный сжиженный 5
- Габаритные размеры 5
- Данные о приборе 5 5
- Размеры мм газ газ 5
- Рис 1 5
- Таб 4 габаритные размеры 5
- Данные о приборе 6
- Рис 2 функциональная схема 6
- Функциональная схема 6
- В этом случае 7
- Данные о приборе 7 7
- Данный прибор снабжен системой автоматического электронного розжига поэтому ввод прибора в эксплуатацию очень прост 7
- Для включения нажать кнопку вкл выкл рис 5 7
- Открывать и закрывать кран горячей воды и 7
- Повторять розжиг до тех пор пока из трубки подачи газа полностью не выйдет воздух 7
- После этого прибор будет автоматически включаться каждый раз когда будет открываться водопроводный кран сначала срабатывает запальная горелка а примерно через четыре секунды включается основная горелка через некоторое время пламя запальной горелки погасает это способствует значительной экономии энергии поскольку запальное пламя горит лишь в течение минимального времени которое требуется для розжига основной горелки в приборах традиционной конструкции запальное пламя горит постоянно 7
- Принцип действия 7
- Розжиг может не сработать если в трубку подачи газа попал воздух 7
- Электросхема 7
- Технические характеристики 8
- Включение выключение прибора 9
- Объем потока воды 9
- Перед вводом в эксплуатацию 9
- Цифровой индикатор 9
- Эксплуатация 9
- Опорожнение прибора 10
- Регулировка мощности 10
- Регулировка объема потока воды 10
- Предписания 11
- Важные указания 12
- Выбор места для монтажа 12
- Монтаж только для авторизированных фирмой бош 12
- Специалистов 12
- Монтаж прибора 13
- Ввод в эксплуатацию 14
- Подключение подачи воды 14
- Подключение подачи газа 14
- Принцип действия гидрогенератора 14
- Заводская настройка 15
- Индивидуальная настройка только для авторизированных 15
- Регулировка давления перед 15
- Фирмой бош специалистов 15
- Форсункой 15
- Газа 16
- Индивидуальная настройка только для авторизированных фирмой бош специалистов 16
- Использовать только 16
- Оригинальные комплекты для 16
- Переоборудование может производить только уполномоченная специализированная фирма к оригинальным комплектам для переоборудования приложена инструкция по монтажу 16
- Переоборудование на другой вид 16
- Переоборудования 16
- Таб 7 давление перед форсункой 16
- Контроль тяги 17
- После техобслуживания 17
- Регулярные работы по 17
- Техническое обслуживание только для авторизированных 17
- Техобслуживанию 17
- Фирмой бош специалистов 17
- Устранение неисправностей 19
- Гарантийный талон 21
- Гарантийный талон 22
- Гарантийный талон 23
- Hecnpabhocti 26
- I hecnpabhocti 27
- Несправносп 30
- Пристрш контролю тяги 31
- Запуск теля техжчного 32
- Обслуговування 32
- Перюдичне техжчне обслуговування 32
- Техжчне обслуговування спльки для сервюних оргажзацж 32
- Дозволяеться використовувати т льки 33
- Орипнальний комплект для переобладнання 33
- Переобладнання може робитись т льки квал ф кованим персоналом орипнальний комплект для переобладнання постачаеться разом з нструкфями по монтажу 33
- Переобладнання на нший тип газу 33
- Регулювання пльки для серв сних орган зац1й 33
- Таб 7 тиск у колоши 33
- Регулювання пльки для серв сних оргажзацш 34
- Регулювання пристрою 34
- Регулювання тиску 34
- Введения в експлуатац ю 35
- Газопостачання 35
- Пдрогенератор 35
- Тпдключення до водопроводу 35
- Тпдключення до мереж 35
- Монтаж пристрою 36
- Iнсталиц я пльки для сервкних оргажзащй 37
- Важлива нформащя 37
- М1сце встановлення 37
- Правила настанови та важлив вказ вки 38
- Води 39
- Злив води з пристрою 39
- Регулювання потужносп 39
- Регулювання температури потоку 39
- До початку експлуатацп пристрою 40
- Експлуатащя 40
- Регулювання потоку води 40
- Ув мкнення та вимкнення пристрою 40
- Цифровий дисплей опис 40
- Техжчж характеристики 41
- Вимк мал 5 42
- Електрична схема 42
- Колонка повторювала запальний цикл доки пов тря повжстю не видалиться з газопроводу 42
- Необхщно закрити в дкрити кран гарячо води щоб 42
- П сля цього колонка автоматично запалюеться як т льки буде вщкрито кран гарячо води спочатку запалюеться п лотне полум я а пот м приблизно через чотири секунди основний пальник через короткий в др зок часу п сля цього п лотне полум я гасне унаслфок цього економ чн сть колонки зростае тому що п лотне полум я горить т льки перед тим як запалити основний пальник на вщмшу в д традиции их колонок в яких п лотне полум я горить послйно 42
- Рис 3 електрична схема 42
- Техн чн характеристики та габаритн розм ри 7 42
- У цьому випадку 42
- Функцюнування 42
- Ця водогр йна колонка оснащена автоматичним електронним запальником що забезпечуе простий запуск 42
- Щоб ув мкнути н досить натиснути кнопку увимкн 42
- Якщо у газопровод опинилося пов тря колонка може не запалитися 42
- Рис 2 схема пристрою 43
- Схема пристрою 43
- Техжчн характеристики та габариты розм ри 43
- Wrd10 2 о 310 580 228 112 5 463 60 25 3 4 44
- Wrd13 2 о 350 655 228 132 5 510 95 30 3 4 44
- Wrd15 2 о 425 655 425 132 5 425 65 30 3 4 44
- А в с о е р с 44
- Габаритж розм ри 44
- Габариты розм ри мм 44
- Природний скраплений 44
- Рис 1 44
- Таб 4 габаритш розм ри 44
- Техн чн характеристики та габаритн розм ри 5 44
- Додаткове приладдя 45
- Загальний опис 45
- Комплектащя 45
- Опис пристрою 45
- Розшифровка коду модел 45
- Техжчж характеристики та габаритж розм ри 45
- Пояснения символш техжка вашот безпеки 46
- Пояснення символ в 46
- Техжка вашот безпеки 46
- Зм ст 47
- Therm 6000 о 48
- Wrd 10 13 15 2 g 48
- Газов колонки 48
- Нструкщя з монтажу й експлуатацн 48
Похожие устройства
- Bosch wrd 13-2 g 23 Инструкция по эксплуатации
- Bosch ixo v full Инструкция по эксплуатации
- Bosch ixo v medium Инструкция по эксплуатации
- Bosch ixo v basic Инструкция по эксплуатации
- Bosch twk 861p4ru Инструкция по эксплуатации
- Bosch twk 8617p Инструкция по эксплуатации
- Bosch twk 8611p Инструкция по эксплуатации
- Bosch phs 5263 Инструкция по эксплуатации
- Kenwood DPX405BT Инструкция по эксплуатации
- Philips 24PFT4000 Инструкция по эксплуатации
- Philips 24PHH4000 Инструкция по эксплуатации
- Tantos TSc-Pecof (3.6) Брошюра
- Tantos TSc-Pecof (3.6) Инструкция по эксплуатации
- Tantos TSc-P720pAHDf (2.8) Брошюра
- Tantos TSc-P720pAHDf (2.8) Инструкция по эксплуатации
- Tantos TSc-P960pAHDf (3.6) Брошюра
- Tantos TSc-P960pAHDf (3.6) Инструкция по эксплуатации
- Tantos TSc-P1080pAHDf (3.6) Брошюра
- Tantos TSc-P1080pAHDf (3.6) Инструкция по эксплуатации
- Tantos TSc-PL720pAHDv (2.8-12) Брошюра
Эксплуатация 9 Rи 3 Эксплуатация Открыть все водопроводные и газовые краны Вывести воздух из трубопроводов 3 3 Включение выключение прибора Включение Нажать выключатель нажать положение а ВНИМАНИЕ Около горелки может быть высокая температура опасность ожога 3 1 Цифровой индикатор Рис 5 Если горит зеленая контрольная лампочка то основная горелка включена Рис 4 Цифровой индикатор 1 Температура код неисправности 2 Индикатор неисправности 3 Единицы измерения температуры 4 Прибор работает горелка включена 3 2 Перед вводом в эксплуатацию ВНИМАНИЕ Первый ввод в эксплуатацию должна осуществлять уполномоченная специализированная фирма которая проинструктирует заказчика по поводу правильной эксплуатации прибора Рис 6 Выключение Нажать выключатель 1 положение И 3 4 Объем потока воды Проверить соответствует ли вид газа указанный на типовой табличке виду подаваемого газа Если горит красный светодиод проверить напор воды Открыть запорный вентиль холодной воды Открыть газовый кран Рис 7 6 720 608 984 2010 10
