10 Проверьте, что тросики правильно проходят через направляющие на двигателе. См. Рис. 10

ВАЖНО: Если управление желобом собрано не верно, то оно не будет свободно перемещаться и/или не

будет полностью перемещаться в крайнее левое и правое положение.

11. Провод электростартера прикреплен с помощью хомута к задней части кожуха шнеков для

транспортировки. До того как использовать снегоуборших перережьте хомут и извлеките провод.

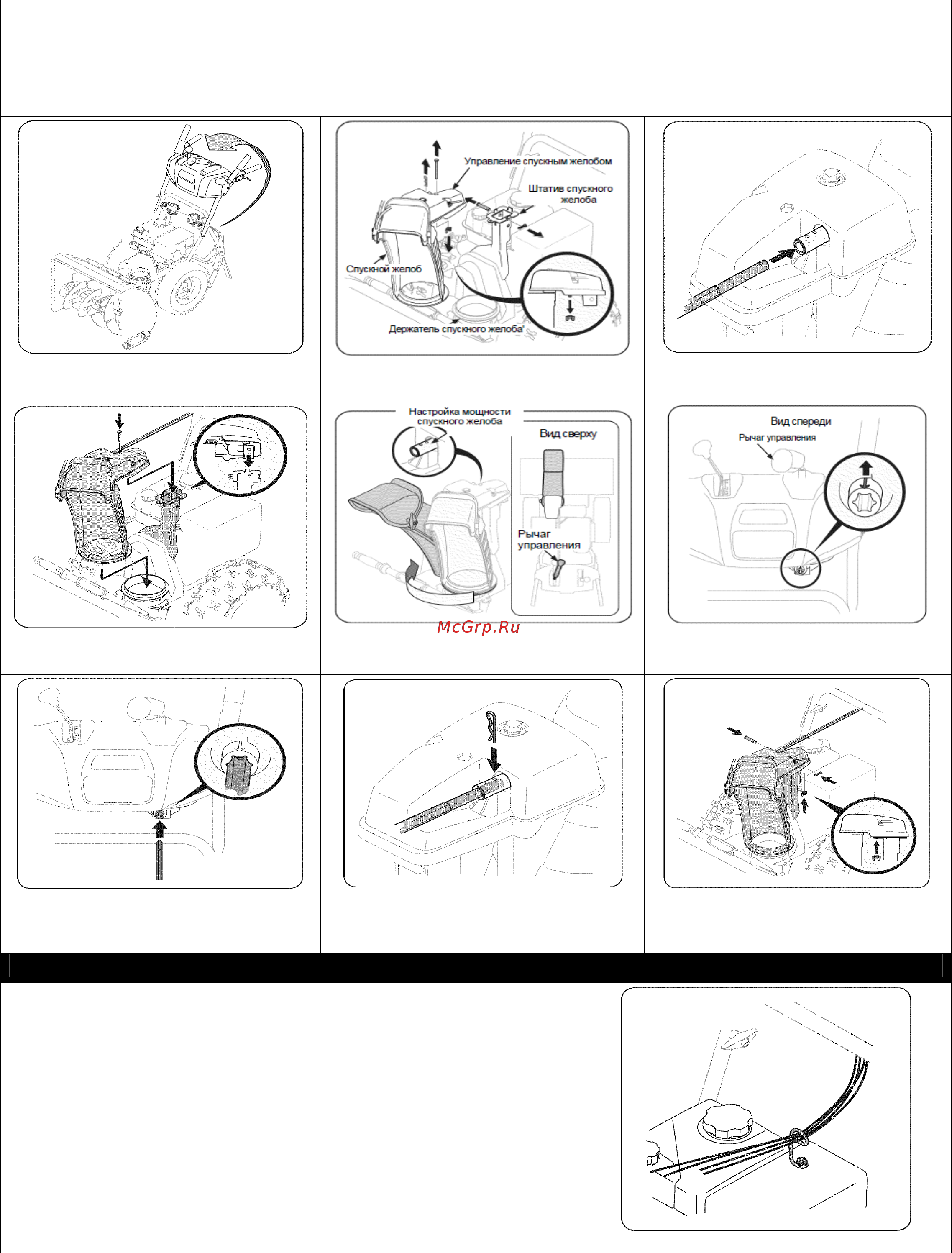

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

НАЛАДКА

Срезные штифты

Для удобства хранения срезных штифтов на пластиковой панели

управления находятся отверстия (См. Рис. 11). Более подробная

информация по замене срезных штифтов помещена в разделе

«Эксплуатация».

Инструмент очистки желоба

Инструмент очистки желоба прикреплен к верхней части кожуха

шнеков с помощью монтажных зажимов (См. Рис. 12).

Инструмент предназначен для очистки желоба от снега и льда.

Инструмент закреплен хомутом при заводской сборке.

До начала эксплуатации снегоочистителя перережьте зажим.
