10
ность аккумуляторов). В данном случае
аккумуляторную батарею нужно заме-
нить, так как дальнейшая ее эксплуата-
ция опасна.
ВНИМАНИЕ! Нагрев зарядного устрой-
ства и аккумуляторной батареи в про-
цессе зарядки является нормой.
7.3. Особенности эксплуатации никель-
кадмиевой аккумуляторной батареи.
7.3.1. Новые аккумуляторные батареи в
момент приобретения заряжены не пол-
ностью. Их необходимо полностью
заря-
дить.
7.3.2. Новая аккумуляторная батарея вы-
ходит на рабочую ёмкость после трёх-
пяти полных циклов заряда-разряда.
7.3.3. Никель-кадмиевые аккумуляторные
батареи требуют периодической полной
разрядки для сохранения эксплуатацион-
ных свойств (устранение эффекта памя-
ти).
7.3.4. Никель-кадмиевые аккумуляторные
батареи подвержены саморазряду. После
длительного хранения аккумуляторную
батарею следует зарядить.
7.3.5. Интенсивное использование спо-
собно вызвать нагрев аккумуляторной
батареи. Это является нормой. Перед
установкой аккумуляторной батареи в за-
рядное устройство её необходимо охла-
дить в течение 10÷15 минут и только по-
сле этого приступить к зарядке.
Примечание: Ваша аккумуляторная ба-
тарея оснащена устройством контроля
критической температуры при работе и
зарядке, а так же контроллером NTC.
Контроллер NTC, определяет предвари-
тельные параметры батареи по темпе-
ратуре, а так же осуществляет контроль
температуры в расчетном диапазоне (-5 ÷
+45°С) при зарядке. Помимо этого, если
в процессе работы или зарядки темпера-
тура аккумуляторной батареи поднимет-
ся выше 45°С, NTC отключит зарядное
устройство или подачу тока с аккуму-
ляторной батареи на инструмент. При-
менение данного устройства позволяет
увеличить срок службы аккумуляторных
батарей.
7.4. Установка инструмента или оснаст-
ки в сверлильный патрон.
7.4.1. Проведите внешний осмотр инстру-
мента. Убедитесь в надежности крепле-
ния патрона (5) и отсутствии внутри него
стружки и строительного мусора.
7.4.2. Для арт. 50011. Удерживая одной
рукой заднюю муфту патрона (5), другой
рукой поверните переднюю муфту про-
тив часовой стрелки. Вращая переднюю
муфту патрона (5), разведите кулачки на
расстояние, необходимое для установ-
ки инструмента или оснастки. Вращая
переднюю муфту до упора по часовой
стрелке, зажмите инструмент или оснаст-
ку в патроне (5).
7.4.3. Для арт. 50013, 50015, 50019. Вра-
щая муфту патрона (5) против часовой
стрелки, разведите кулачки на расстояние,
необходимое для установки инструмента
или оснастки. Вращая муфту патрона (5)
до упора по часовой стрелке, зажмите ин-
струмент или оснастку в патроне (5).
7.5. Регулировка момента затяжки
(Рис.3).
7.5.1. Вращением кольца регулировки
момента (6) совместите пиктограммы на
нем со стрелкой (13) на корпусе машины
и осуществите изменение предельного
момента затяжки.
7.5.2. Положения 1-20 служат для завин-
чивания/вывинчивания винтов.
Примечание: Цифры на кольце регу-
лировки момента (6) указывают номер
ступени срабатывания ограничителя мо-
мента. Рекомендуется опытным путем на
обрезках материала подобрать наиболее
подходящую для вашего материала и
крепежа ступень ограничения крутящего
момента.
7.5.3. Положение с пиктограммой «свер-
ло» служит для сверления.
7.6. Переключение скоростей и направ-
ления вращения сверлильного патро-
на.
7.6.1. Переключателем направления
вращения (8) установите необходимое
направление вращения сверлильного
патрона (5) (левое – стрелка возле пере-
ключателя указывает в сторону операто-
ра; или правое – стрелка возле переклю-
15

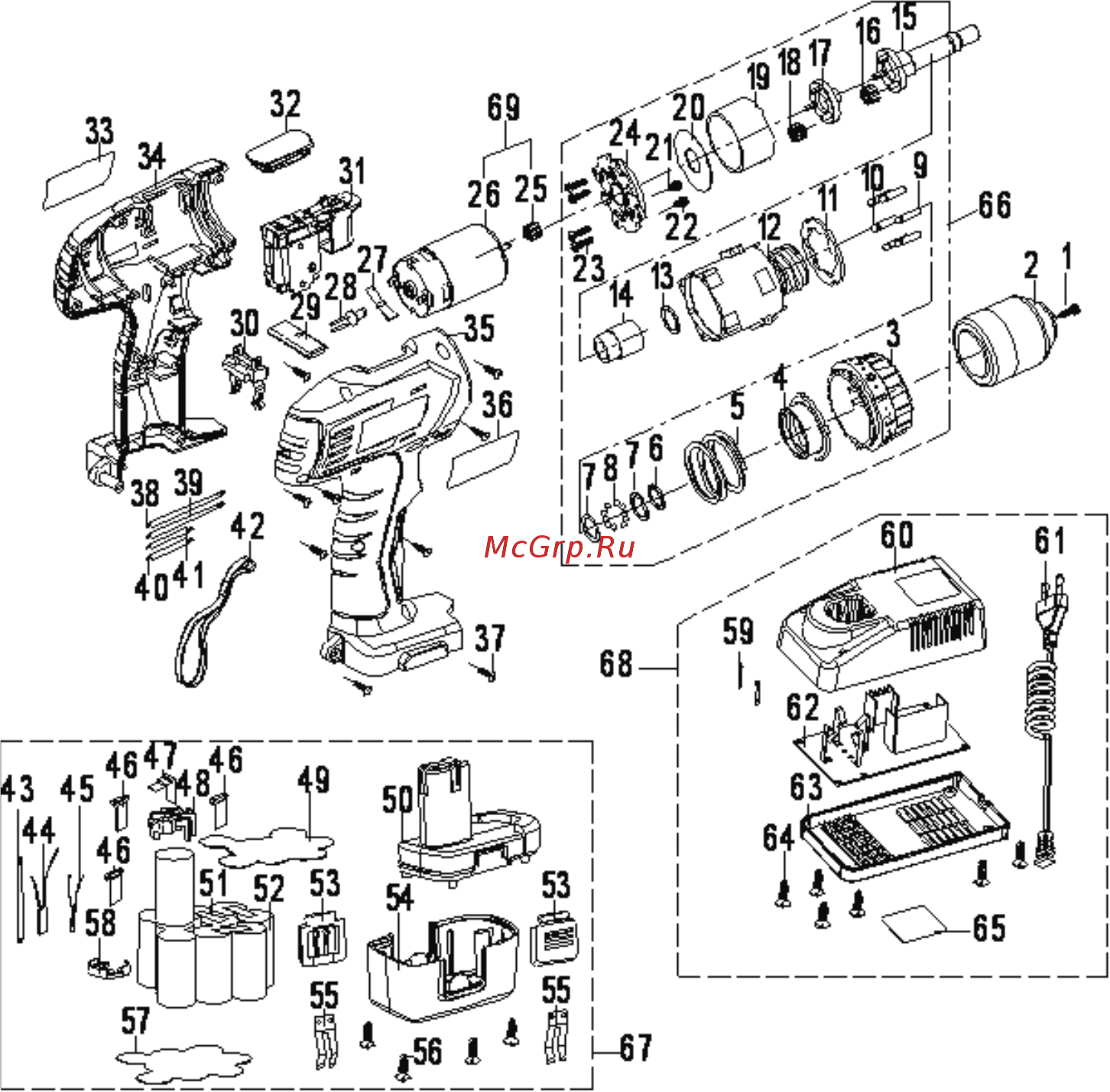

СХЕМА СБОРКИ МАШИНЫ «ДША- 12ЭР/10М»
