ДЕТАЛИ СБОРКИ МАШИНЫ «ДША-12ЭР/10М»

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 211100 Винт (левый) М6х23 36 211135 Шильдик

2 211101 Патрон сверлильный 37 211136 Винт

3 211102

Кольцо регулировки

момента

38 211137

Провод электродвигателя

положительный (+)

4 211103 Втулка винтовая 39 211138

Провод электродвигателя

отрицательный (-)

5 211104 Пружина 40 211139

Провод электронного блока

положительный (+)

6 211105 Пружина 41 211140

Провод электронного блока

отрицательный (-)

7 211106 Шайба 42 211141 Ремешок

8 211107 Шарик 43 211142

Провод аккумуляторной

батареи отрицательный (-)

9 211108 Штифт направляющий 44 211143 Теплозащита

10 211109 Шарик 45 211144 Резистор

системы NTC

11 211110 шайба 46 211145 Контакт отрицательный(-)

12 211111

Крышка редуктора

передняя

47 211146 Контакт положительный (+)

13 211112 Шайба 48 211147 Колодка контактная

14 211113 Подшипник 49 211148 Прокладка

15 211114 Шпиндель 50 211149 Крышка верхняя

16 211115 Шестерня 2 51 211150 Пластины контактные

17 211116 Плита с шестерней 52 211151 Аккумулятор

18 211117 Шестерня 1 53 211152 Защелка

19 211118 Корпус редуктора 54 211153 Корпус

20 211119 Шайба 55 211154 Пружина защелки

21 211120 Винт 56 211136 Винт

22 211121 Шайба 57 211155 Прокладка

23 211122 Винт 58 211156 Держатель

24 211123 Плита двигателя 59 211157 Светодиод

25 211124 Шестерня ведущая 60 211158 Крышка верхняя з/у

26 211125 Электродвигатель 61 211159 Шнур

питания з/у

27 211126 Пружина 62 211160 Плата

28 211127 Светодиод 63 211161 крышка нижняя з/у

29 211128 Планка переключателя 64 211162 Винт

30 211129 Контактор 65 211163 Шильдик з/у

31 211130 Блок электронный 66 211164

Планетарный редуктор в

сборе

32 211131 Заглушка 67 50360

Аккумуляторная батарея в

сборе

33 211132 Шильдик 68 50370

Зарядное устройство в

сборе

34 211133 Корпус-накладка лев 69 211165

Электродвигатель с

шестерней в сборе

35 211134 Корпус-накладка прав.

7. ПОДГОТОВКА К РАБОТЕ И

РЕГУЛИРОВКА (Рис.2-4)

7.1. Установка аккумуляторной бата-

реи.

7.1.1. Проведите внешний осмотр маши-

ны и аккумуляторной батареи (1). Убеди-

тесь в том, что аккумуляторная батарея

исправна, на корпусе отсутствуют види-

мые повреждения.

7.1.2. Удерживая одной рукой машину,

другой рукой вставьте аккумуляторную

батарею (1) в основание рукоятки (2) до

щелчка.

7.1.3. Для извлечения аккумуляторной

батареи (1) одновременно с двух сторон

нажмите на фиксирующие защелки (9) и

извлеките аккумуляторную батарею (1) из

основания рукоятки (2).

7.2. Зарядка аккумуляторной бата-

реи с помощью зарядного устройства

(Рис.3).

7.2.1. Произведите внешний осмотр

вашего зарядного устройства (10). Убеди-

тесь в исправности шнура питания.

7.2.2. Подключите вилку шнура питания

зарядного устройства (10) к розетке элек-

тросети. На передней панели зарядного

устройства (10) загорится красный све-

тодиод (11) сигнализирующий о том, что

устройство включено и готово к работе.

7.2.3. Установите аккумуляторную бата-

рею (1) в зарядное устройство (10), как

показано на рисунке. На передней панели

зарядного устройства загорится зеленый

светодиод (12) свидетельствующий о на-

чале процесса зарядки.

В течение 60 секунд, после установки

аккумуляторной батареи

(1), зарядка

осуществляется током 250 мА, что благо-

творно сказывается на ресурсе аккумуля-

торов.

Зарядное устройство контролирует в про-

цессе зарядки изменение напряжения в

аккумуляторной батарее и ее темпера-

туру, для определения степени зарядки.

После окончания заряда батареи, устрой-

ство уменьшает значение постоянного

тока зарядки до уровня поддержания за-

ряда (функция дельта

вольтаж ∆V).

7.2.4. Процесс зарядки займет около 1

часа. По окончанию зарядки аккумулятор-

ной батареи (1) на зарядном устройстве

(10) погаснет зеленый светодиод (12) и

зарядное устройство (10) перейдет в ре-

жим поддержания заряда в аккумулятор-

ной батарее (1).

7.2.5. Если после установки батареи в за-

рядное устройство или во время процес-

са зарядки режим работы зеленого свето-

диода (12) станет прерывистым, значит,

цепь зарядки отключена по следующим

причинам:

а) Датчик системы NTC указывает на не-

соответствие температуры аккумулятор-

ной батареи температурному диапазону

(-5 ÷ +45°С) зарядки. Необходимо подо-

ждать пока температура аккумуляторной

батареи изменится до допустимой.

б) Неисправна аккумуляторная батарея

(внутренний обрыв контактов, неисправ-

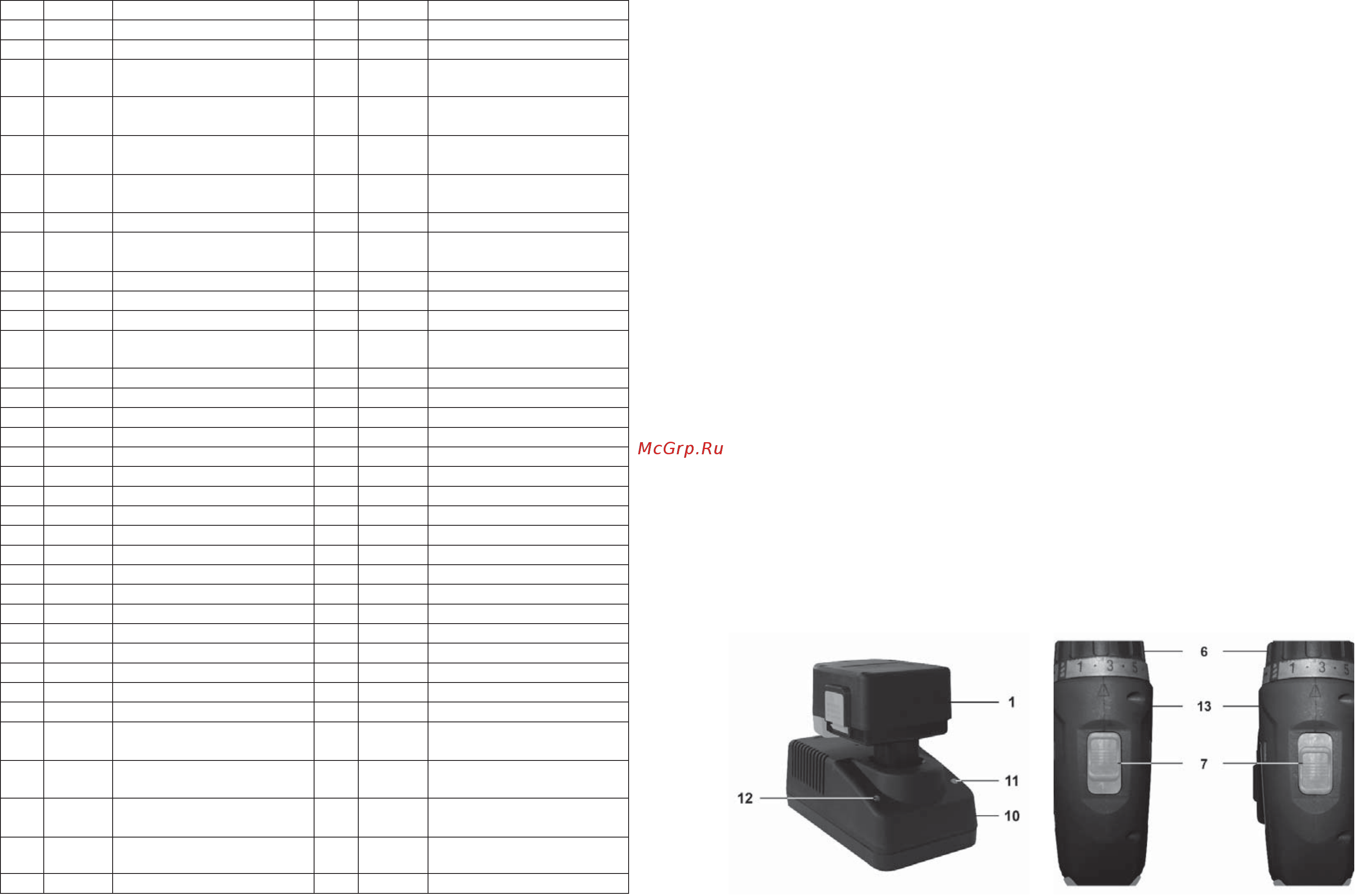

Рис. 3 Рис. 4
