Centurion IX-10 [11/16] Схема подключения системы
![Centurion IX-10 [11/16] Схема подключения системы](/views2/1217386/page11/bgb.png)
8
1.2. Светодиодные индикаторы состояния
Для контроля состояния системы служат светодиодные индикаторы (два
на приемо-передатчике и дополнительный двухцветный индикатор).
Индикаторы Состояние системы
Выключены Режим охраны выключен
Инициализация режима охраны (первые 5 сек.
после включения)
Автоматическое включение режима охраны
Быстро мигают
Автовозврат в режим охраны
Медленно мигают Режим охраны включен
Мигают раз в 3 (5)
сек.
Режим охраны включен более 24 (более 48) часов
Служебный режим
Светятся
непрерывно
Открыта дверь перед автоматическим
включением режима охраны
Автоматический иммобилайзер
2 вспышки – пауза
Сообщение о тревоге – предупредительная зона
датчика удара или дополнительного датчика
3 вспышки – пауза
Сообщение о тревоге – основная зона датчика
удара или дополнительного датчика
4 вспышки – пауза
Сообщение о тревоге – дверь
5 вспышек – пауза
Сообщение о тревоге – багажник
6 вспышек – пауза Сообщение о тревоге – капот
7 вспышек – пауза
Сообщение о тревоге – аксессуары (зажигание)
Дополнительный
индикатор мигает
зеленым цветом
Поддержка зажигания в "режиме охраны
с работающим двигателем" или режиме
"турбо-таймер"
1.3. Включение режима охраны брелком.
Стандартное включение режима охраны. Выключите
аксессуары (зажигание), закройте все двери. Нажмите кнопку
брелка. Один сигнал сирены и одна вспышка световых сигналов
подтвердят включение режима охраны. Замки дверей будут закрыты
(здесь и далее: если система подключена к приводам замков дверей).
Бесшумное включение режима охраны. Нажмите
последовательно в течение 3 сек. кнопки и брелка. Световые
сигналы мигнут один раз. Сигналов сирены не последует.
Примечание: звуковые подтверждающие сигналы могут быть полностью
отключены (программируемая функция №5). В таком случае для
бесшумного включения режима охраны достаточно нажатия кнопки .
29
Глава 3. Установка
и подключение системы

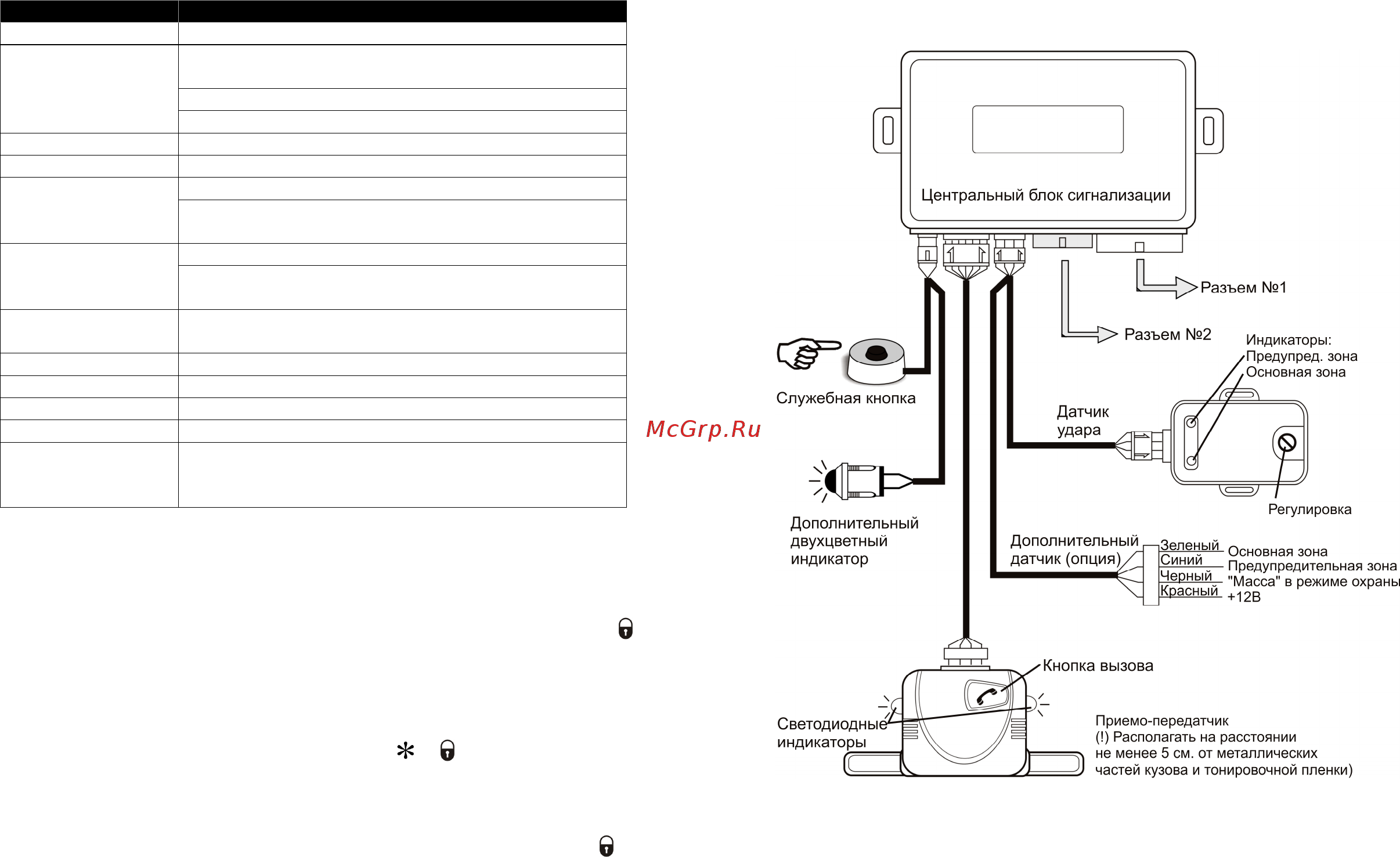

3.1. Схема подключения системы
