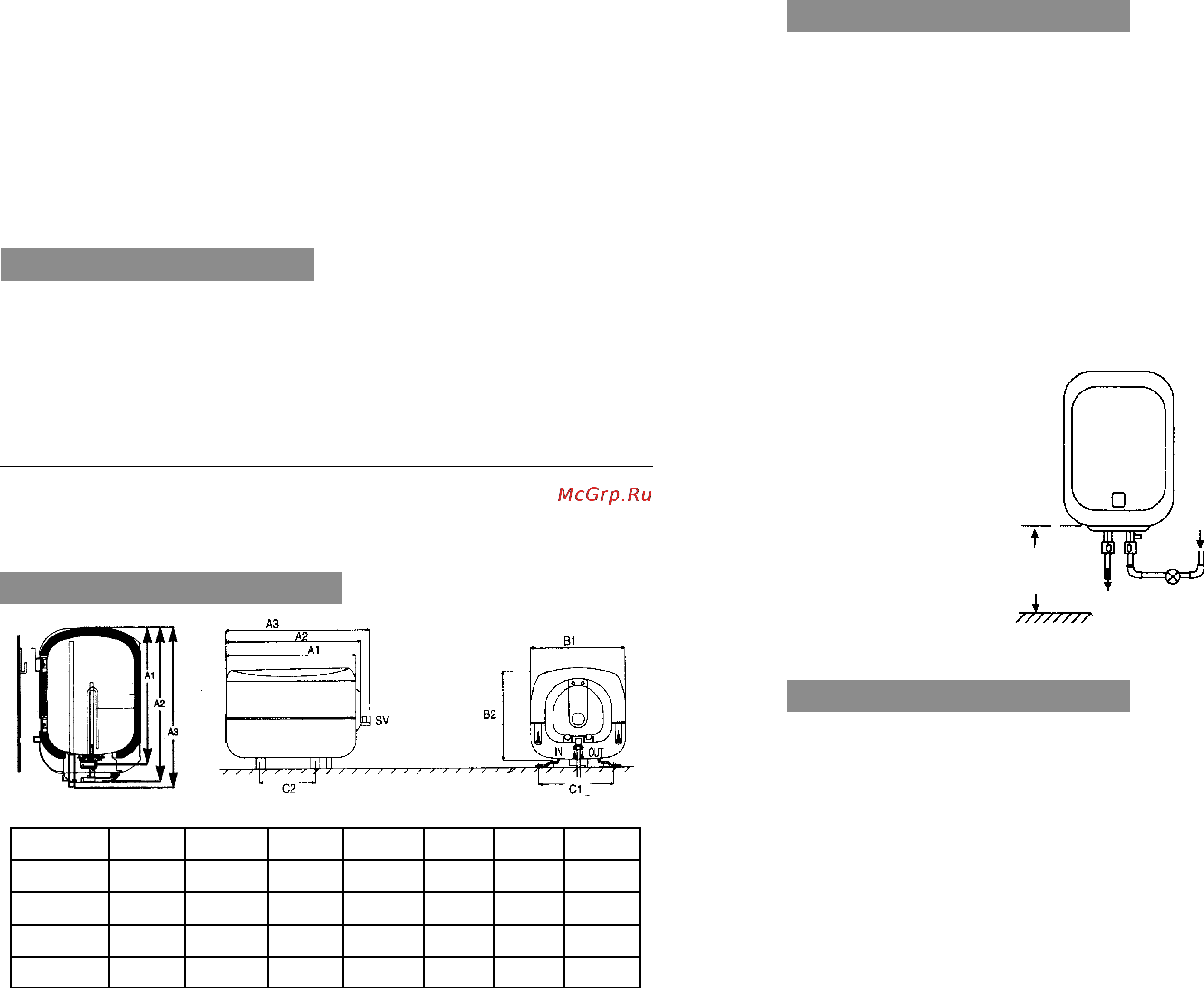

В Термостат Hi Tech регулируемый термостат с индикацией включено выключено красная лампочка Температура воды при которой ТЭН должен отключиться может устанавливаться внешним регулятором Образование накипи может быть заметно снижено при установке минимально возможной температуры воды не выше 60 градусов Термостат можно извлекать без слива воды и демонтажа водонагревателя С Отключение при перегреве Hi Tech дублирующий термостат перегрева служит для отключения электропитания в случае если не сработал основной термостат В этом случае следует вызвать сервисную службу ХАРАКТЕРИСТИКИ SI 10 Модель V SI 15 SI 30 SI 40 V н V н V н Объем л 10 Питание 230 В Мощность Вт 3200 2000 2000 2000 Номинальное давление бар 6 5 6 5 6 5 6 5 Макс рабочее давление бар 7 5 7 5 7 5 7 5 15 30 ВЕРТИКАЛЬНАЯ УСТАНОВКА Крепление и подсоединение 1 Кронштейн входит в комплект поставки 2 Отметьте позиции болтов на стене с помощью кронштейна 3 Закрепите кронштейн четырьмя болтами М8х75 мм и шайбами так чтобы крепление было обращено вверх 4 Повесьте водонагреватель на кронштейн и потяните вниз чтобы его крюки встали в углубления водонагревателя 5 Входная трубка отмечена синим кольцом а выходная красным 6 Подсоединение выполняется на резьбе Уг 7 Соберите подсоединение воды согласно рис 3 40 50 Гц одна фаза V Вертикальный Н Горизонтальный Предохранительный клапан ограничивает давление до 7 5 бар Ь1 В Характеристики в таблице могут быть изменены ГАБАРИТЫ SC Запорный кран SV Предохранительный клапан ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Рис 2 Модель А1 А2 АЗ В1 В2 С1 С2 SI 10 390 415 469 295 280 SI 15 496 521 575 295 280 230 265 SI 30 497 522 576 375 350 280 205 SI40 641 666 721 375 350 280 345 Крепление и подсоединение А Настенное крепление Н М М Рис 4 1 Два кронштейна входят в комплект поставки 2 Закреплять водонагреватель следует так чтобы трубки при взгляде спереди оказались справа 3 Приложив аппарат отметьте места под болты 4 Отнимите аппарат и прочно вверните болты М8х75 мм 5 Повесьте аппарат на болты убедившись что зазор в креплениях минимален 6 Подсоединение холодной воды осуществляется к трубке синим кольцом через предохранительный клапан А горячая вода к трубке с красным кольцом 7 Все соединения имеют резьбу г Все размеры приведены в миллиметрах 3 4
