Проверьте электроинструмент и сменные принадлежности на отсутствие повреждений при
транспортировании.
Перед вводом в эксплуатацию, внимательно прочтите данное руководство по эксплуатации!
Составные части (Рис. A1 и A2)
Ваш фрезер DEWALT DW624, DW625E предназначен для профессионального фрезерования
древесных материалов, изделий из дерева и пластмасс.
1. Клавиша пускового выключателя
2. Диск поворотный электронного регулятора частоты вращения (DW625E)
3. Гайка зажимная цангового патрона
4. Клавиша фиксации шпинделя
5. Винт установочный параллельной направляющей
6. Штанги направляющие параллельной направляющей
7. Винт регулировочный
8. Упор
9. Гайка с насечкой
10. Ручка для переноски
11. Рукоятка поворотная
12. Линза измерительная
13. Шкала
14. Рычаг зажимной ограничителя глубины
15. Винт установочный
16. Ограничитель глубины
17. Точный регулятор ограничителя глубины
18. Точный регулятор параллельной направляющей
19. Направляющая параллельная.
20. Ограничитель глубины револьверный
21. Суппорт фрезера
22. Опора направляющая
23. Рукоятка направляющая
Примечание: В данном руководстве по эксплуатации также используется обобщающий термин
"цанговый патрон", т.е. сборочный узел фрезера, включающий в себя цанговый зажим и зажимную
гайку.
Дополнительная электробезопасность
Данный электроинструмент предназначен для работы только при одном напряжении электропитания.
Следите за напряжением электрической сети, оно должно соответствовать величине, обозначенной
на информационной табличке электроинструмента.

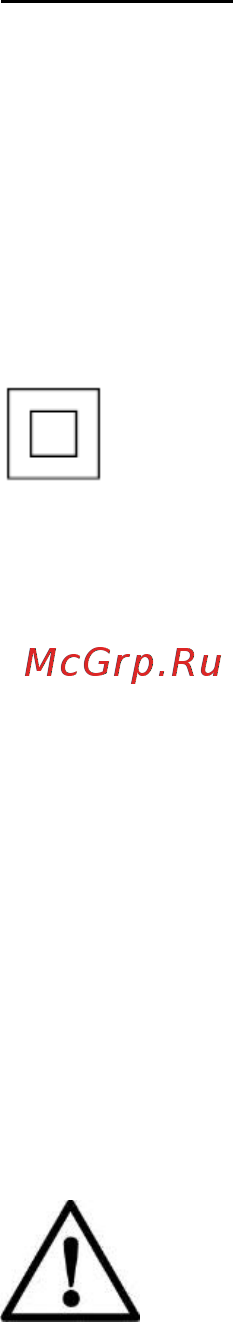

Данный электроинструмент DEWALT в соответствии со стандартом EN 60745 защищен
двойной электроизоляцией, исключающей потребность в заземляющем проводе.
Замена кабеля подключения к электросети или его вилки
Неисправный кабель подключения к электросети или его штепсельную вилку можно заменять только
в авторизованном сервисном центре.
Удлинительный кабель
Используйте только стандартные удлинители промышленного изготовления, рассчитанные на
мощность не меньшую, чем потребляемая мощность электроинструмента (см. раздел "Технические
характеристики"). Минимальное поперечное сечение провода электрокабеля должно составлять не
менее 1,5 мм
2
. При использовании удлинительного кабеля, намотанного на барабан, вытягивайте
электрокабель на всю длину (чтобы исключить действие индуктивного сопротивления).
Сборка и регулирование
Перед любыми работами по сборке и регулированию фрезера извлекайте вилку кабеля
подключения к электросети из штепсельной розетки!
