Dell inspiron 3552, 3552-0569 Инструкция по эксплуатации онлайн [42/97] 181263
![Dell inspiron 3552, 3552-5209 Инструкция по эксплуатации онлайн [42/97] 181301](/views2/1166622/page42/bg2a.png)

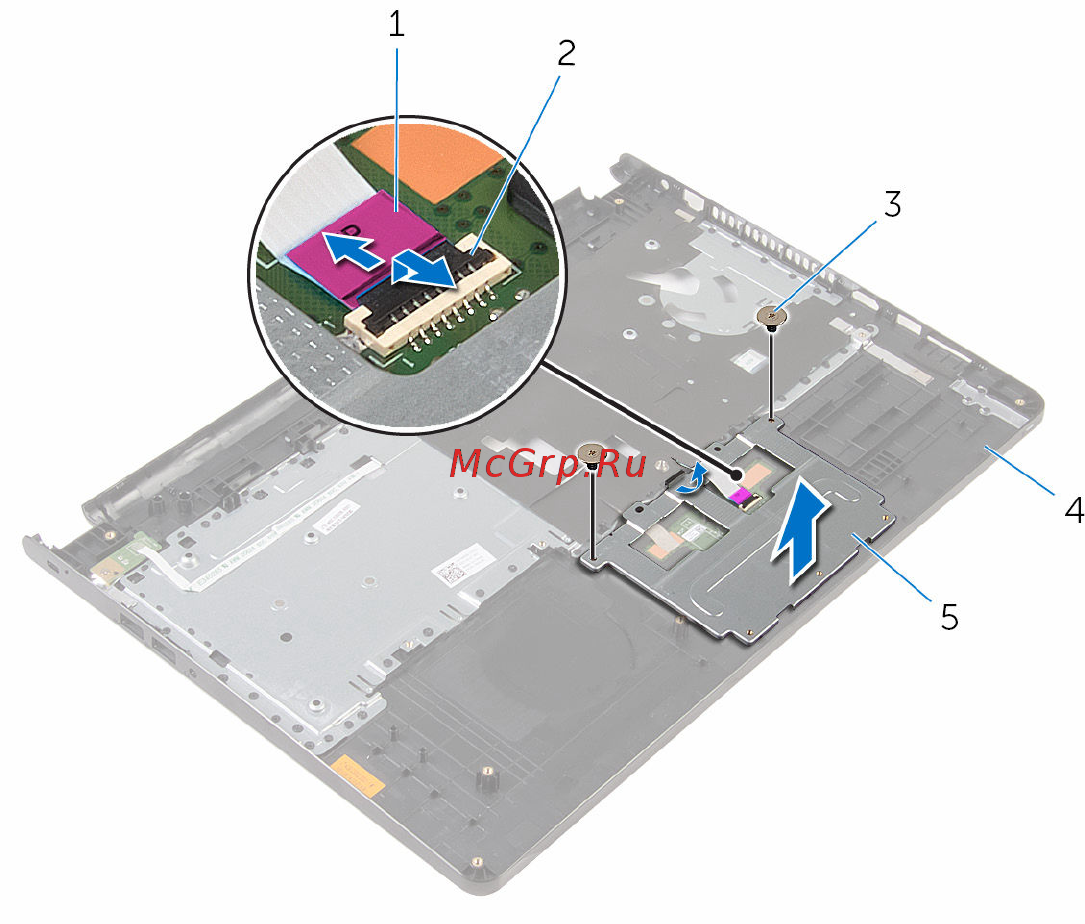

3 Откройте защелку и отсоедините кабель сенсорной панели от самой
сенсорной панели.
1 кабель сенсорной панели 2 защелка
3 винты (2 шт.) 4 упор для рук
5 кронштейн сенсорной панели
4 Снимите ленту с сенсорной панели.
42
