Dell inspiron 3552, 3552-0569 [57/97] Последовательность действий
![Dell inspiron 3552, 3552-0507 [57/97] Последовательность действий](/views2/1166622/page57/bg39.png)
Последовательность действий

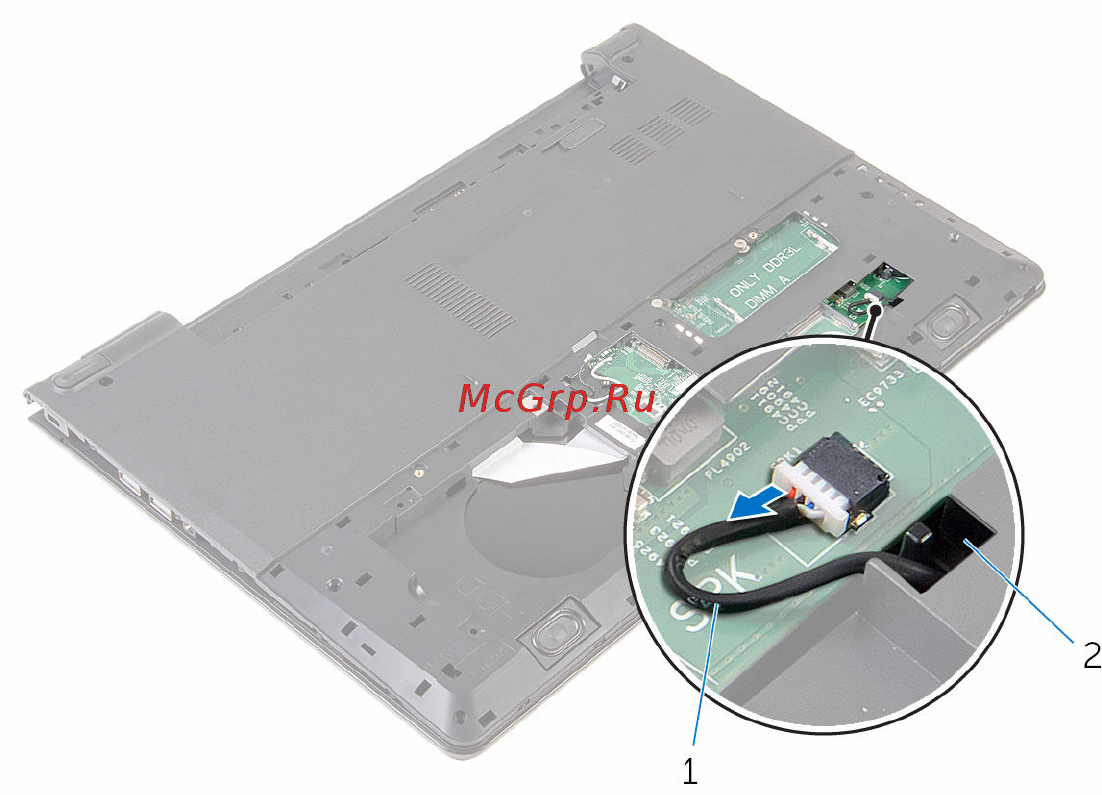

1 Отсоедините кабель динамиков от системной платы.
1 кабель динамика 2 слот
2 Переверните компьютер и откройте крышку дисплея до упора.
3 Отклейте ленту, которой кабель дисплея крепится к системной плате.
4 Откройте защелки и отсоедините кабель дисплея и кабель платы ввода-
вывода от системной платы.
57
