Dell inspiron 3552, 3552-0569 Инструкция по эксплуатации онлайн [58/97] 181263
![Dell inspiron 3552, 3552-0514 Инструкция по эксплуатации онлайн [58/97] 181264](/views2/1166622/page58/bg3a.png)

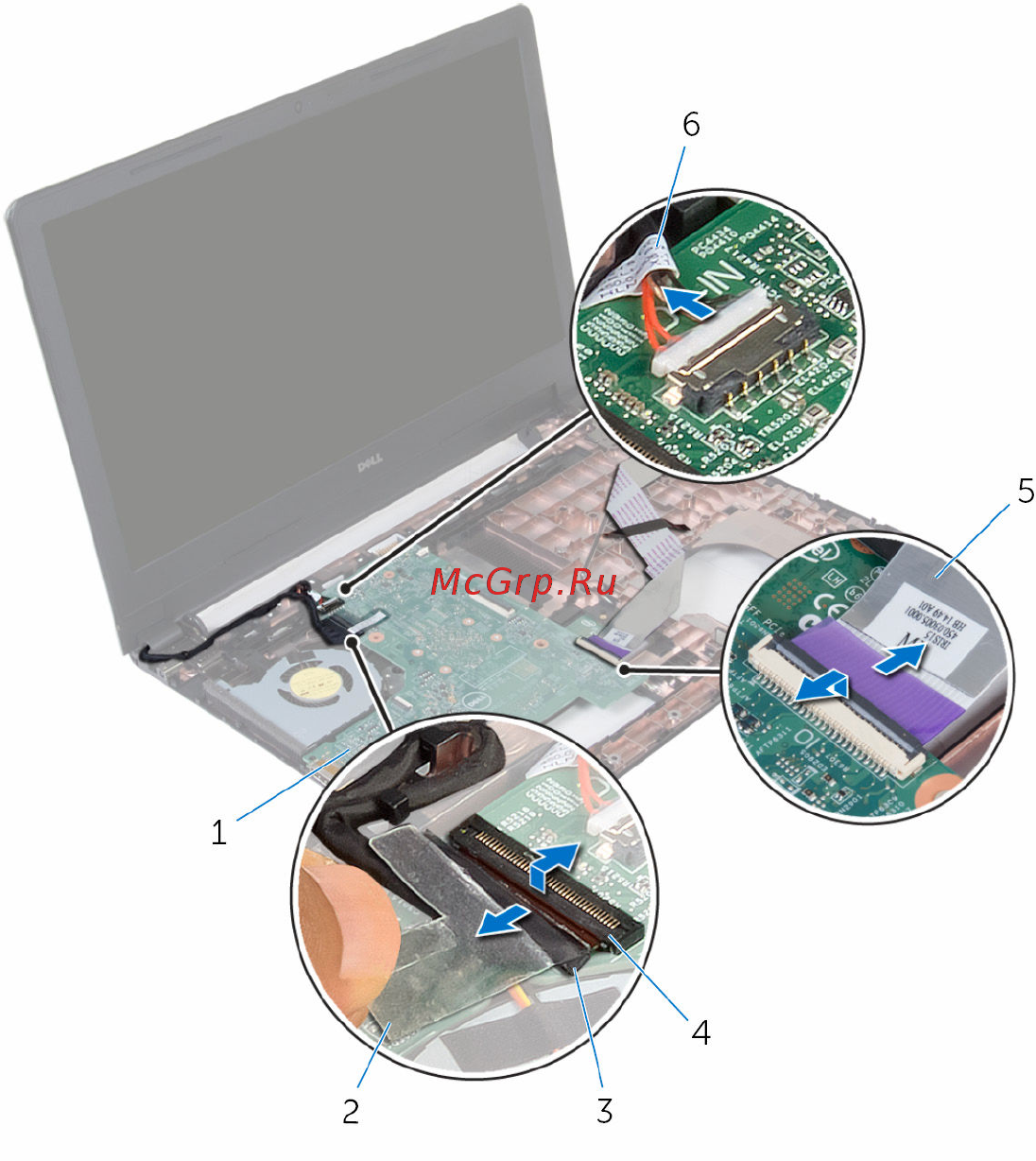

5 Отсоедините кабель разъема адаптера питания от системной платы.
1 системная плата 2 лента
3 кабель дисплея 4 защелка
5 кабель платы ввода-вывода 6 кабель порта адаптера
питания
6 Выверните винт, которым системная плата крепится к основанию
компьютера.
58
