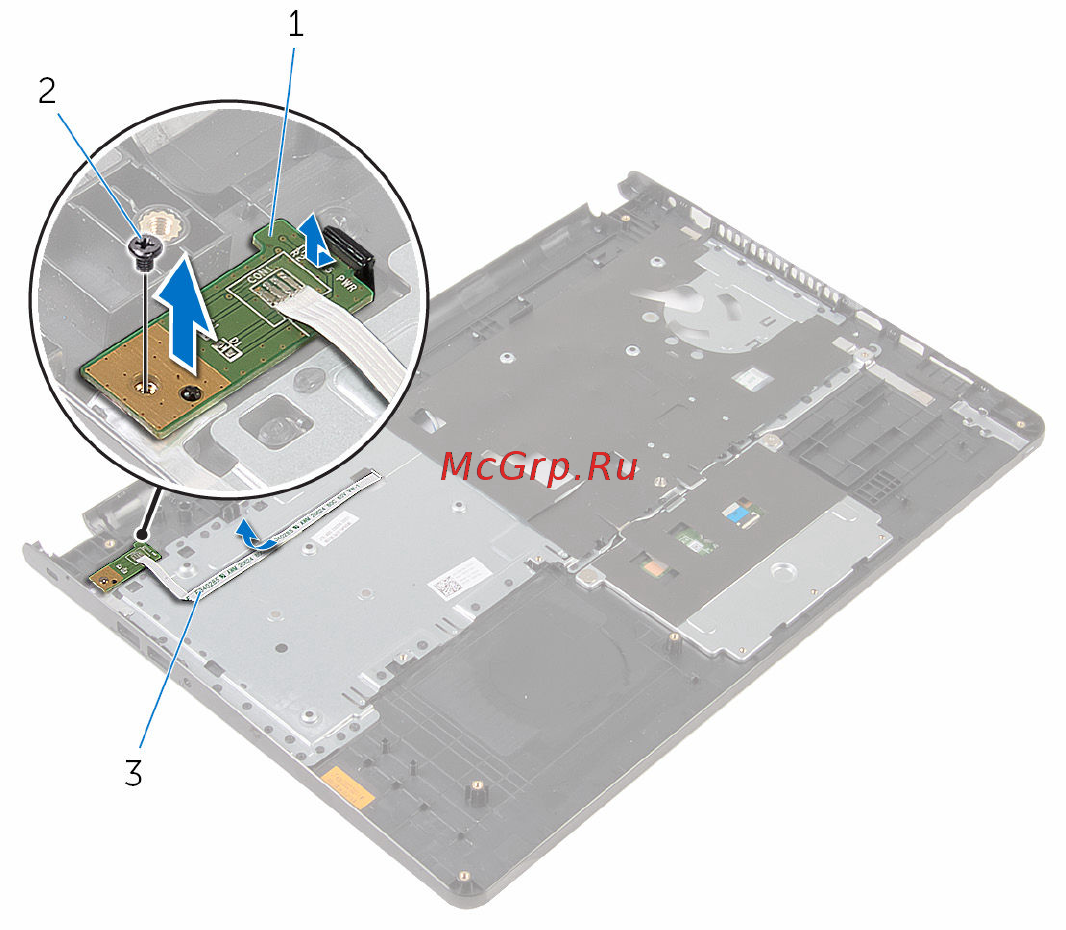

5 Приподнимите плату кнопки питания вместе с кабелем и снимите с упора
для рук.
1 плату кнопки питания 2 винт
3 кабель платы кнопки питания
47
