Dell inspiron 3552, 3552-0569 Инструкция по эксплуатации онлайн [54/97] 181263
![Dell inspiron 3552, 3552-3072 Инструкция по эксплуатации онлайн [54/97] 181262](/views2/1166622/page54/bg36.png)

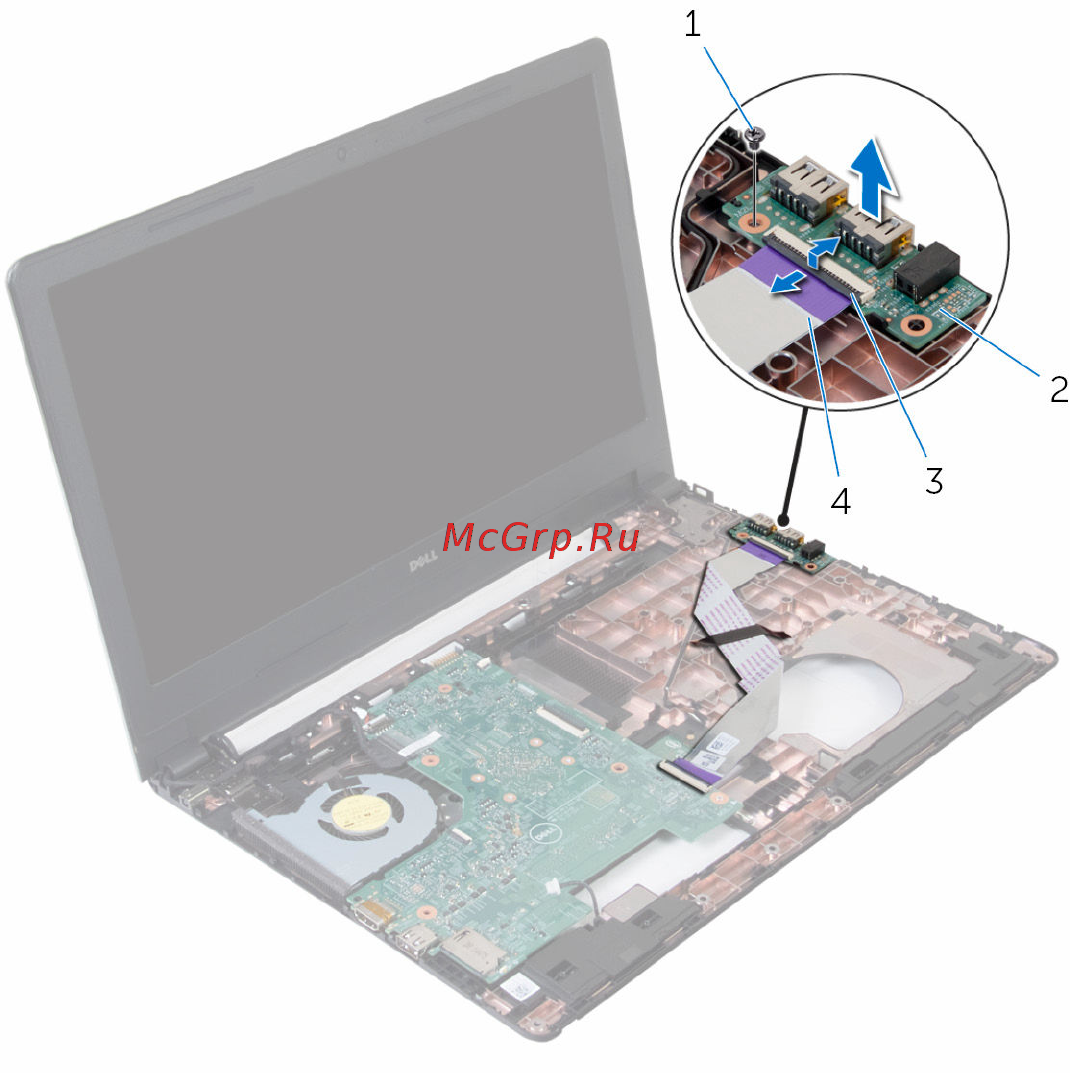

3 Снимите плату ввода-вывода с основания компьютера.
1 винт 2 плата ввода-вывода
3 защелка 4 кабель платы ввода-вывода
54
