![Dell inspiron 3552, 3552-0356 Инструкция по эксплуатации онлайн [66/97] 152480](/views2/1166622/page66/bg42.png)
2 Отсоедините кабель вентилятора от системной платы.
3 В последовательном порядке (указанном на радиаторе) ослабьте
невыпадающие винты, которыми радиатор крепится к системной плате.

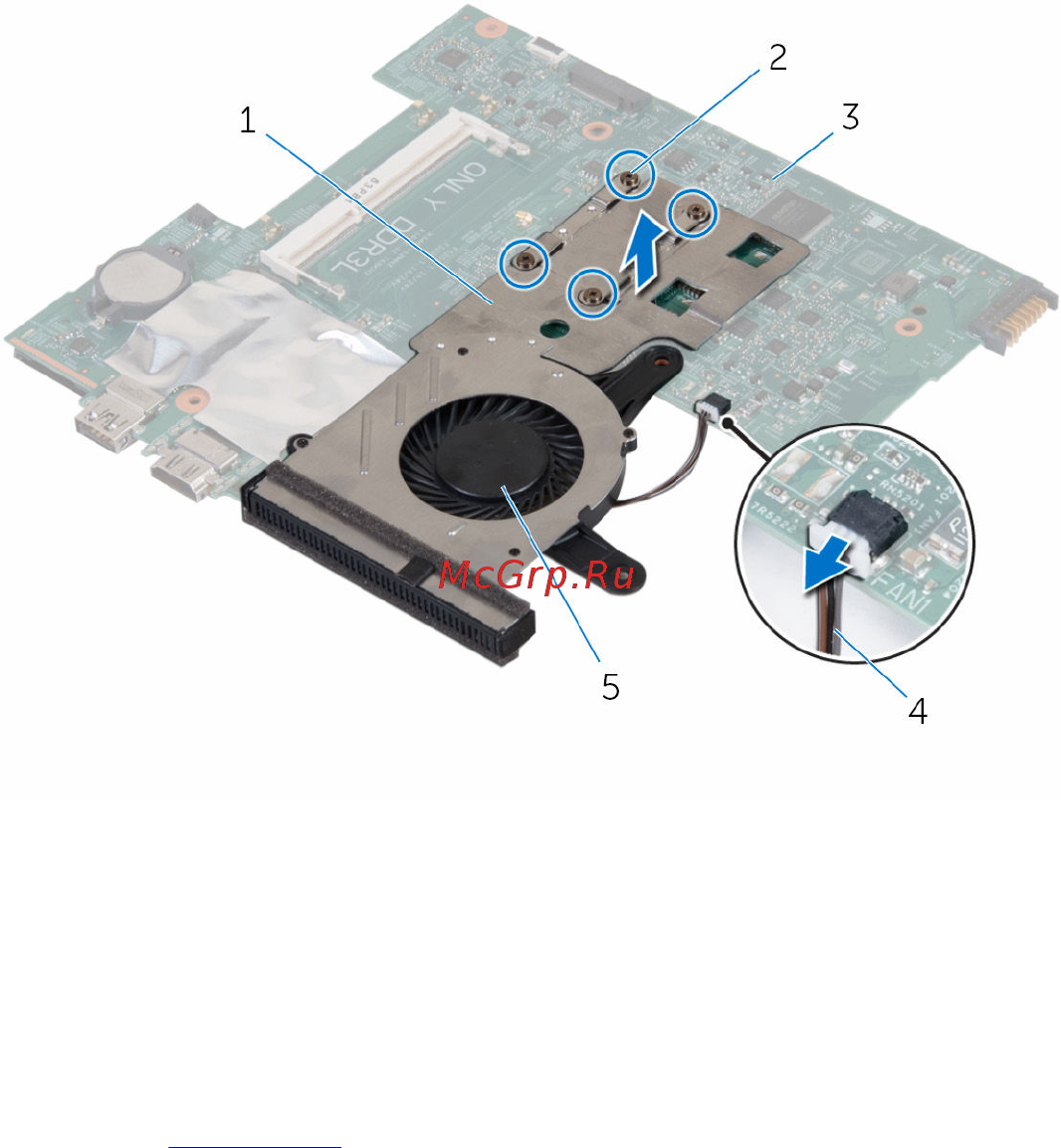

1 радиатор 2 невыпадающие винты (4)
3 системная плата 4 кабель вентилятора
5 вентилятор
4 Снимите блок радиатора с системной платы.
5 Извлеките вентилятор.
66
