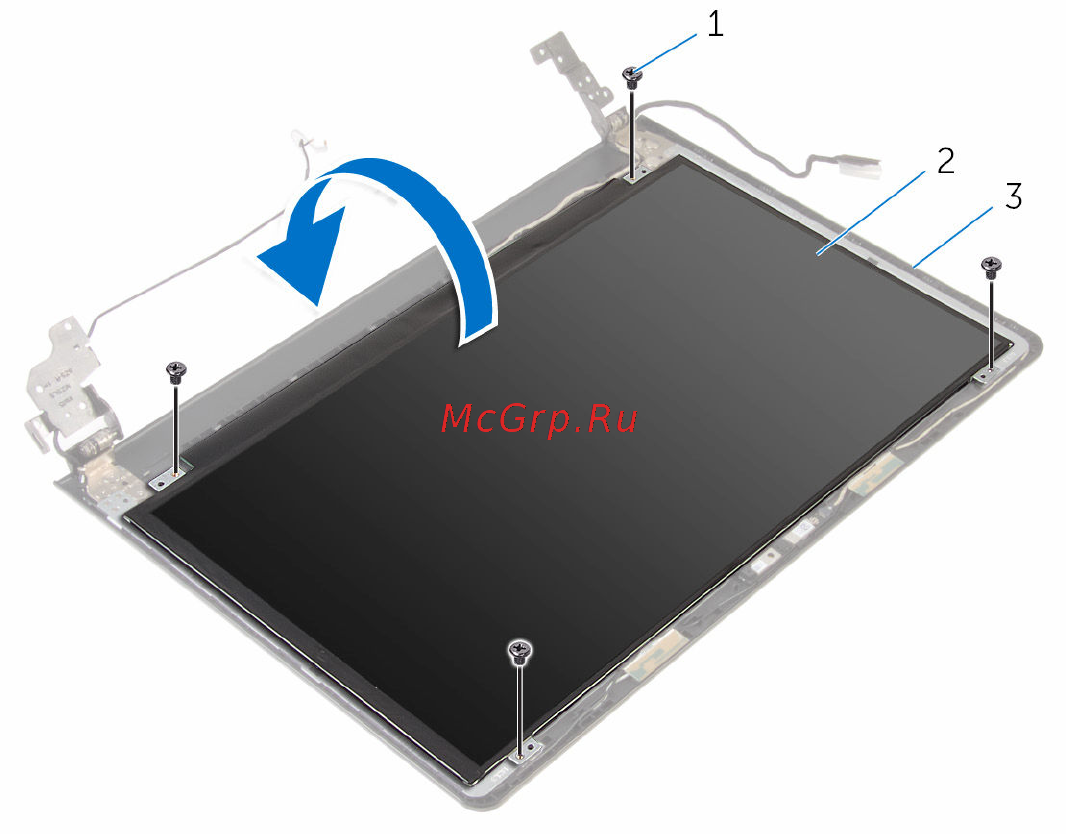

2 Переверните панель дисплея.
1 винты (4) 2 панель дисплея
3 задняя крышка дисплея
3 Снимите ленту, с помощью которой кабель дисплея крепится к панели
дисплея.
4 Откройте защелку и отсоедините кабель дисплея от задней крышки дисплея.
81
