3 Приподнимите разъем адаптера питания вместе с кабелем и извлеките его из
корпуса компьютера.

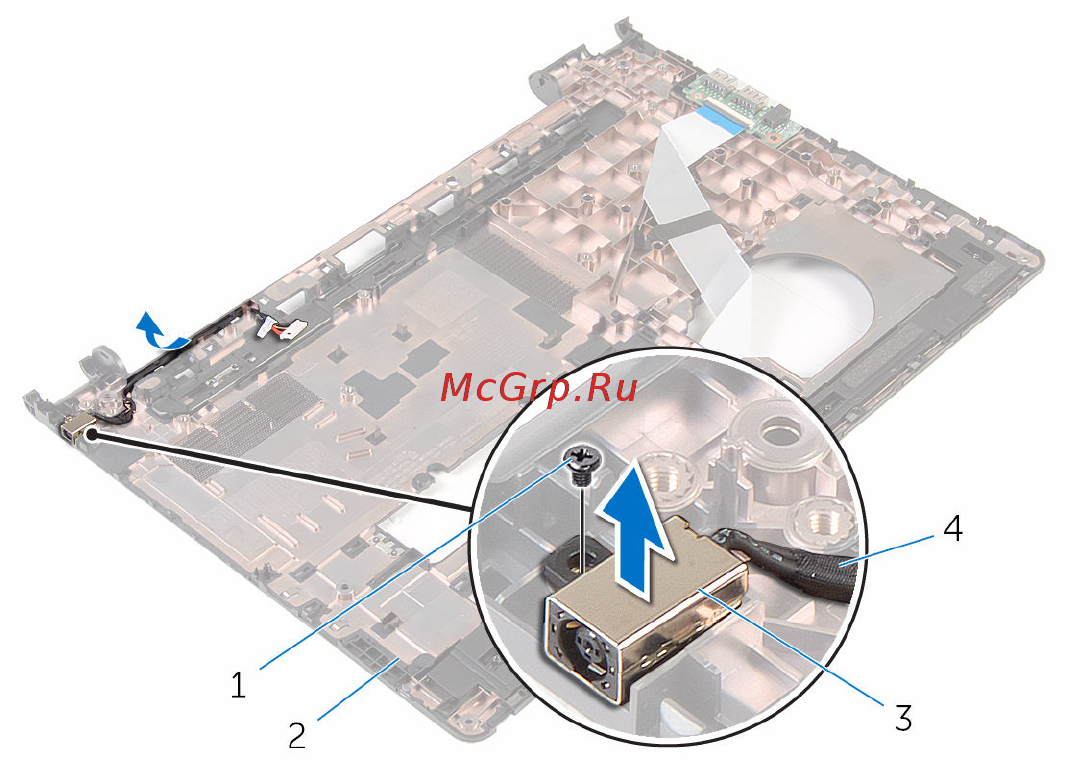

1 винт 2 основание компьютера
3 порт адаптера питания 4 кабель порта адаптера
питания
86
