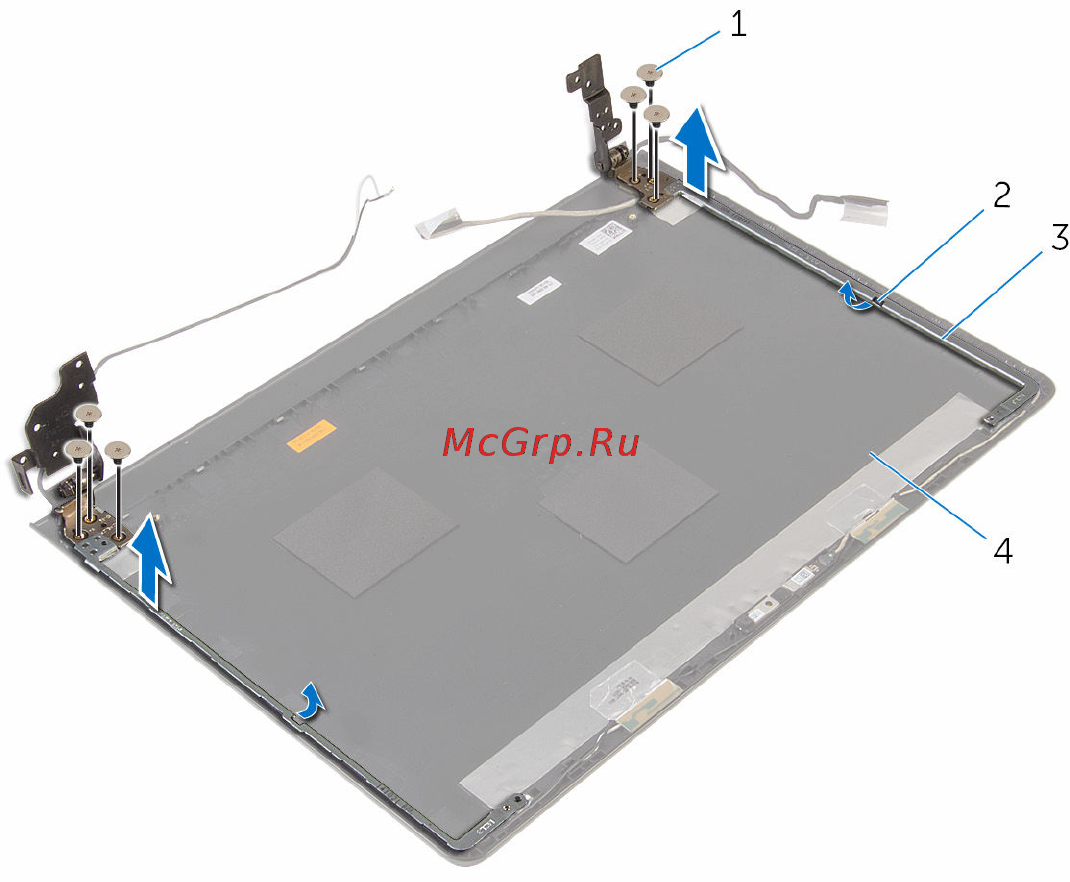

2 Снимите шарниры с фиксаторов и поднимите шарниры дисплея с задней
крышки дисплея.
1 винты (6) 2 защелки (2)
3 шарниры дисплея (2) 4 задняя крышка дисплея
93
