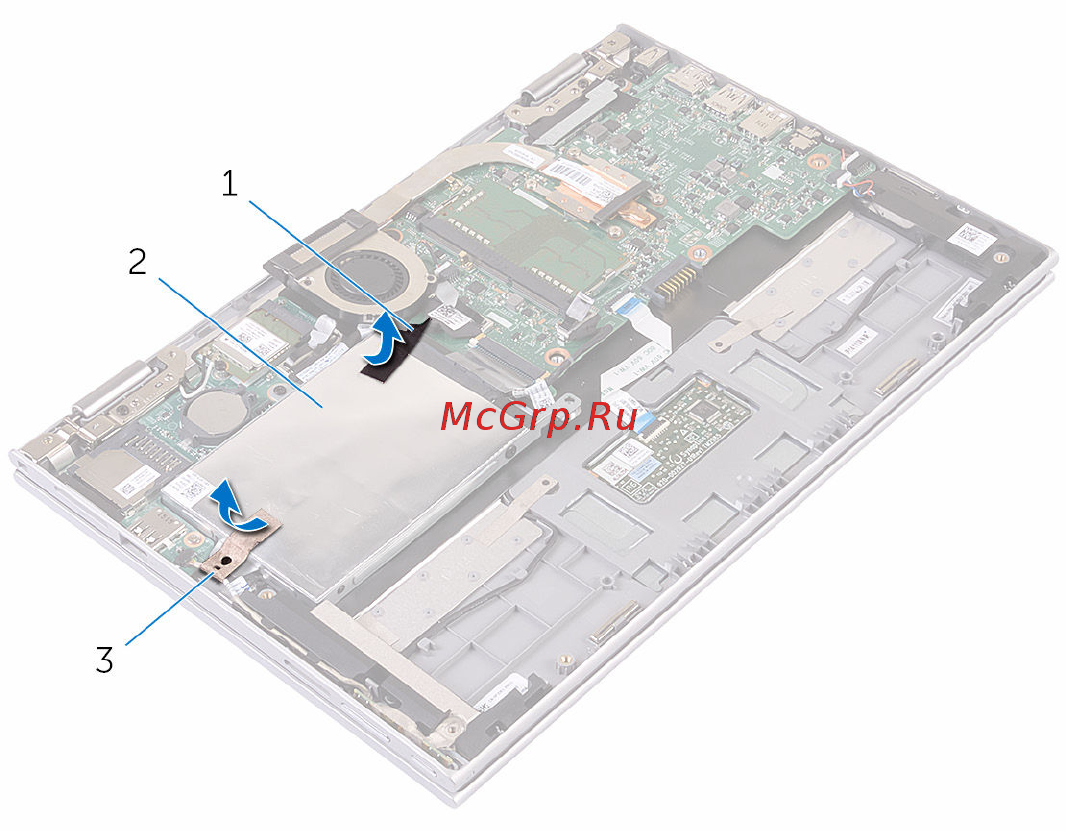

2 Отсоедините ленту, которой жесткий диск в сборе крепится к упору для рук
и клавиатуре в сборе.
1 лента 2 лента
3 жесткий диск в сборе
3 Используя приклеенный язычок, отсоедините кабель жесткого диска от
системной платы.
4 Выверните винты, которыми жесткий диск в сборе крепится к упору для рук
и клавиатуре в сборе.
30
