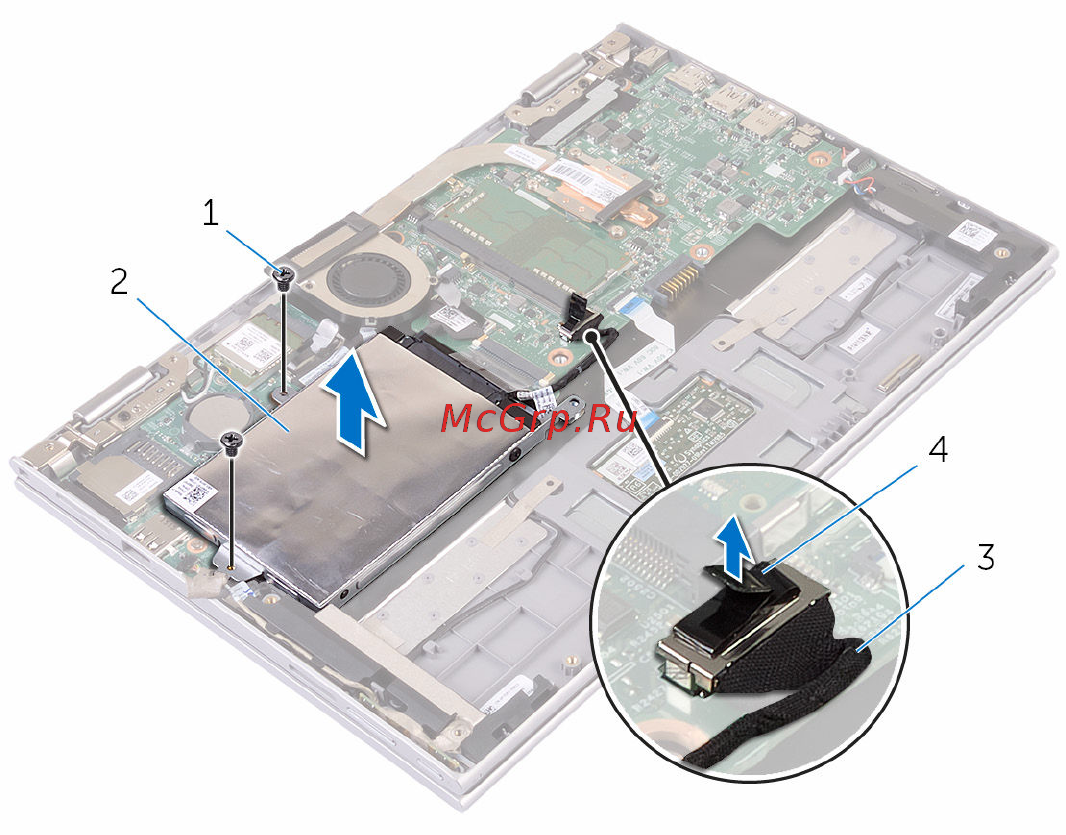

5 Извлеките жесткий диск в сборе вместе с кабелем из упора для рук и
клавиатуры в сборе.
1 винты (2 шт.) 2 жесткий диск в сборе
3 язычок 4 кабель жесткого диска
6 Переверните жесткий диск в сборе.
7 Частично отклейте ленту из алюминиевой фольги, чтобы получить доступ к
плате eMMC.
31
