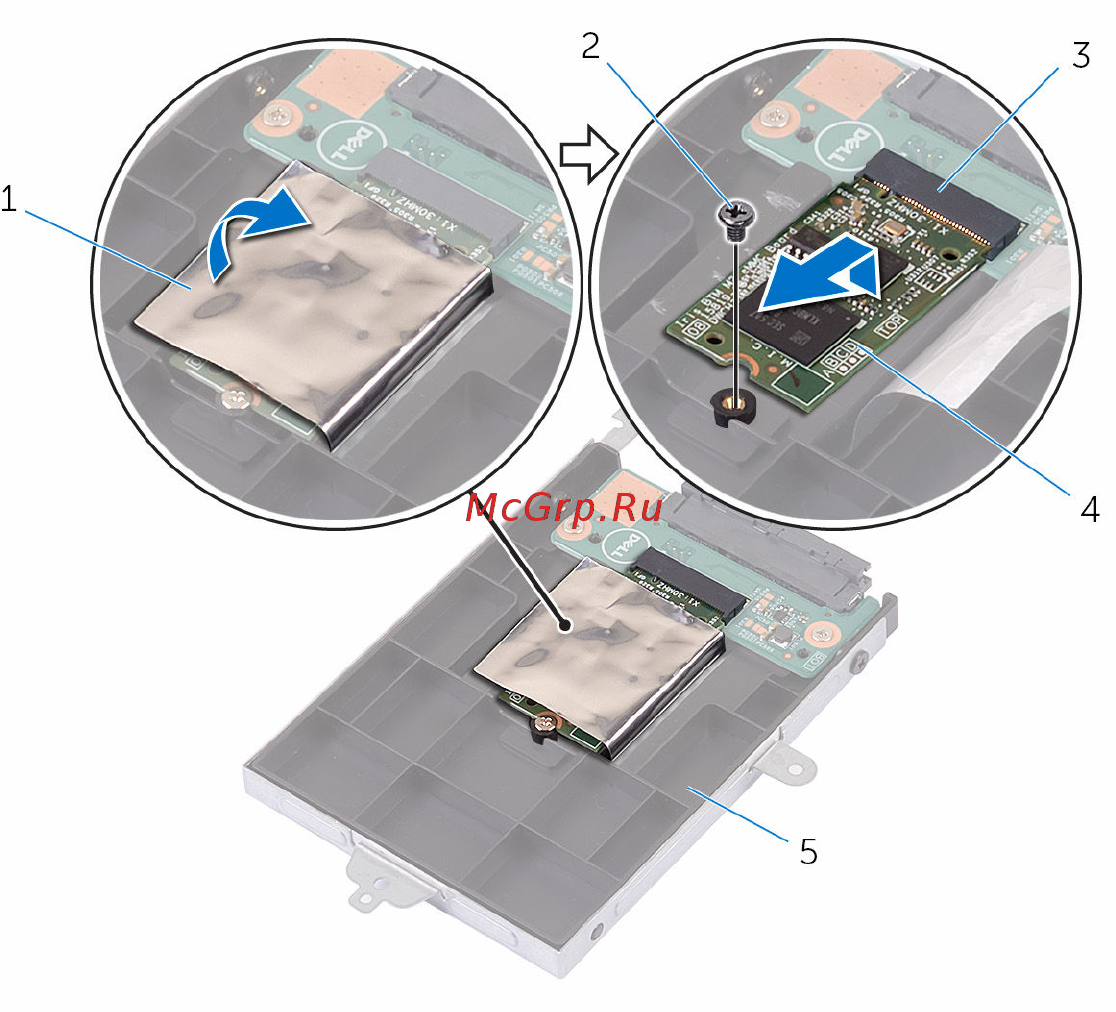

8 Выкрутите винт, с помощью которого плата eMMC крепится к жесткому
диску в сборе, и извлеките плату eMMC под углом из разъема на жестком
диске в сборе.
1 Лента из алюминиевой
фольги
2 винт
3 разъем платы EMMC 4 плата eMMC
5 жесткий диск в сборе
32
