Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [66/103] 181284
![Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [66/103] 181284](/views2/1218045/page66/bg42.png)

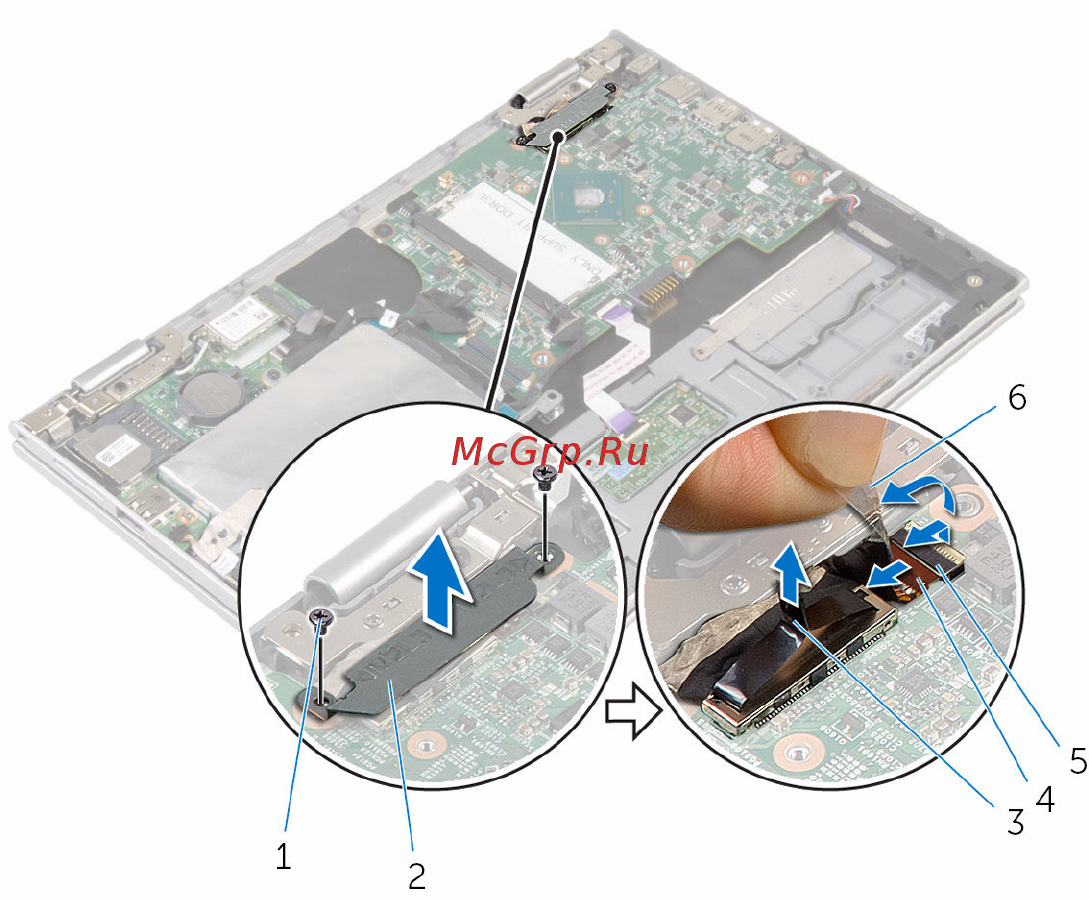

4 Потянув за язычок, отсоедините кабель дисплея от системной платы.
1 винты (2 шт.) 2 кронштейн кабеля дисплея
3 кабель дисплея 4 защелка
5 кабель платы клавиши
Windows
6 клейкая лента
5 Потянув за язычок, отсоедините кабель платы ввода-вывода и кабель
жесткого диска от системной платы.
6 Ослабьте фиксаторы разъема и отсоедините кабель клавиатуры от системной
платы.
7 Приподнимите защелку разъема и отсоедините кабель сенсорной панели от
системной платы.
66
