8 Отсоедините кабель динамика и кабель порта адаптера питания от системной
платы.

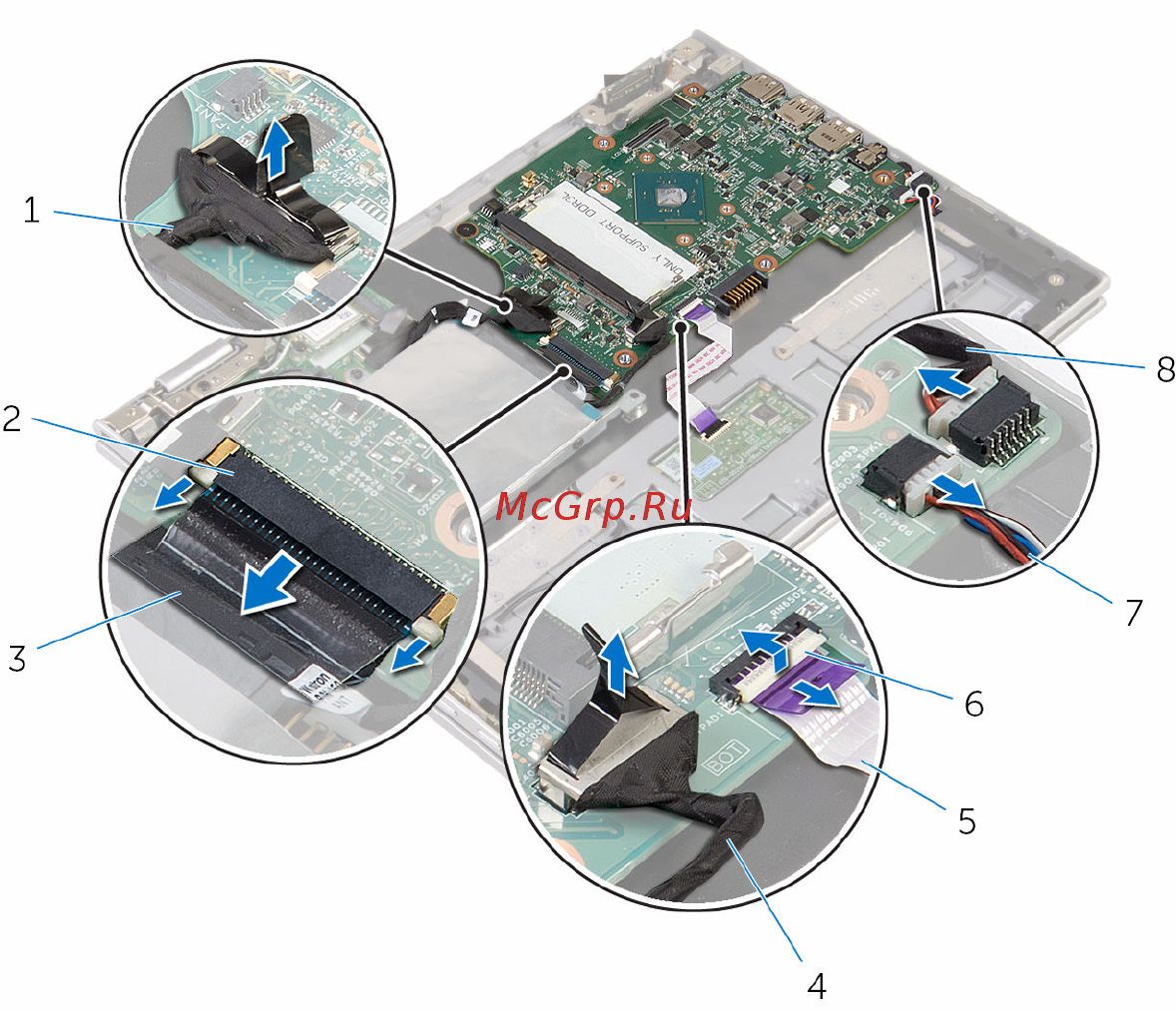

1 кабель платы ввода-вывода 2 защелка
3 кабель клавиатуры 4 кабель жесткого диска
5 кабель сенсорной панели 6 защелка
7 кабель динамика 8 кабель порта адаптера
питания
9 Выверните винт, которым системная плата крепится к упору для рук и
клавиатуре в сборе.
67
