Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [68/103] 181284
![Dell inspiron 3157, 3157-7654 Инструкция по эксплуатации онлайн [68/103] 181284](/views2/1218045/page68/bg44.png)

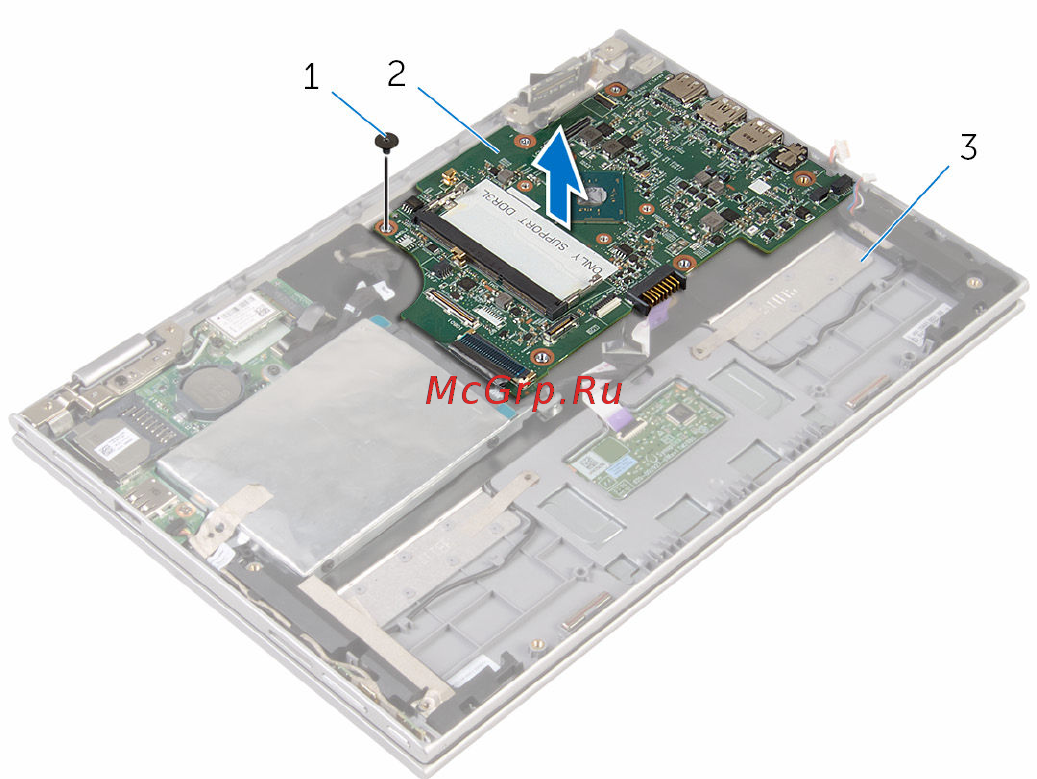

10 Снимите системную плату с упора для рук и клавиатуры в сборе.
1 винт 2 системная плата
3 упор для рук и клавиатура в
сборе
68
