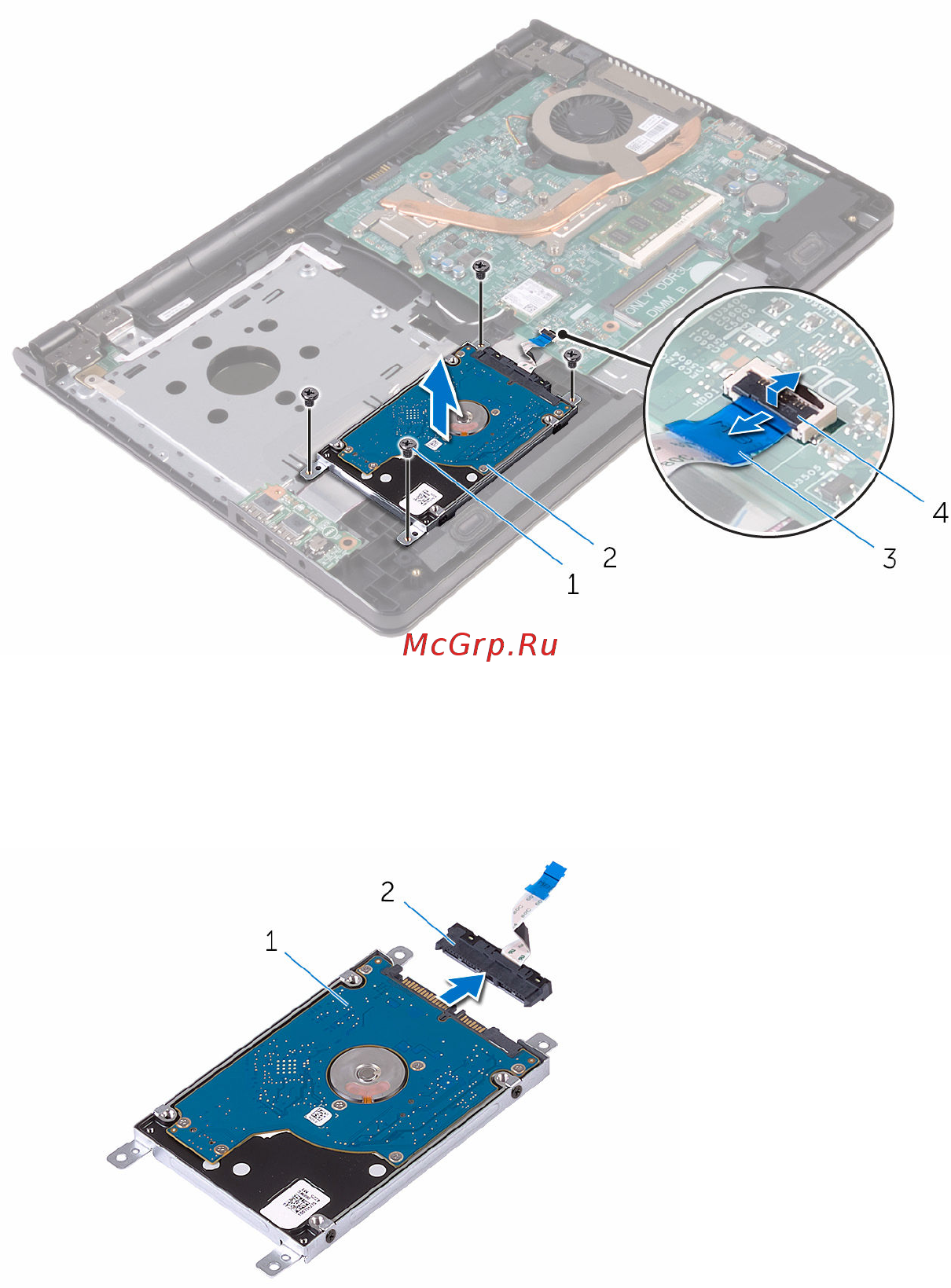

3 Извлеките жесткий диск в сборе из упора для рук в сборе.
1 винты (4) 2 жесткий диск в сборе
3 кабель жесткого диска 4 защелка
4 Отсоедините от жесткого диска в сборе соединительную планку.
1 жесткий диск в сборе 2 соединительная планка
31
