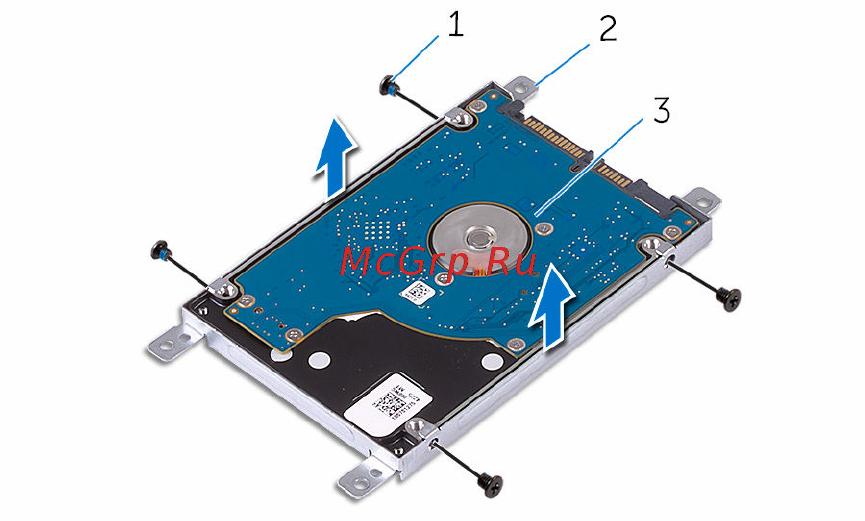

5 Выкрутите винты, которыми лоток жесткого диска крепится к жесткому
диску. Снимите лоток жесткого диска с жесткого диска.
1 винты (4) 2 скоба жесткого диска
3 жесткий диск
32
