Dell vostro 3558, 3558-8211 [10/51] Установка съемной панели
![Dell vostro 3558, 3558-8211 [10/51] Установка съемной панели](/views2/1218016/page10/bga.png)

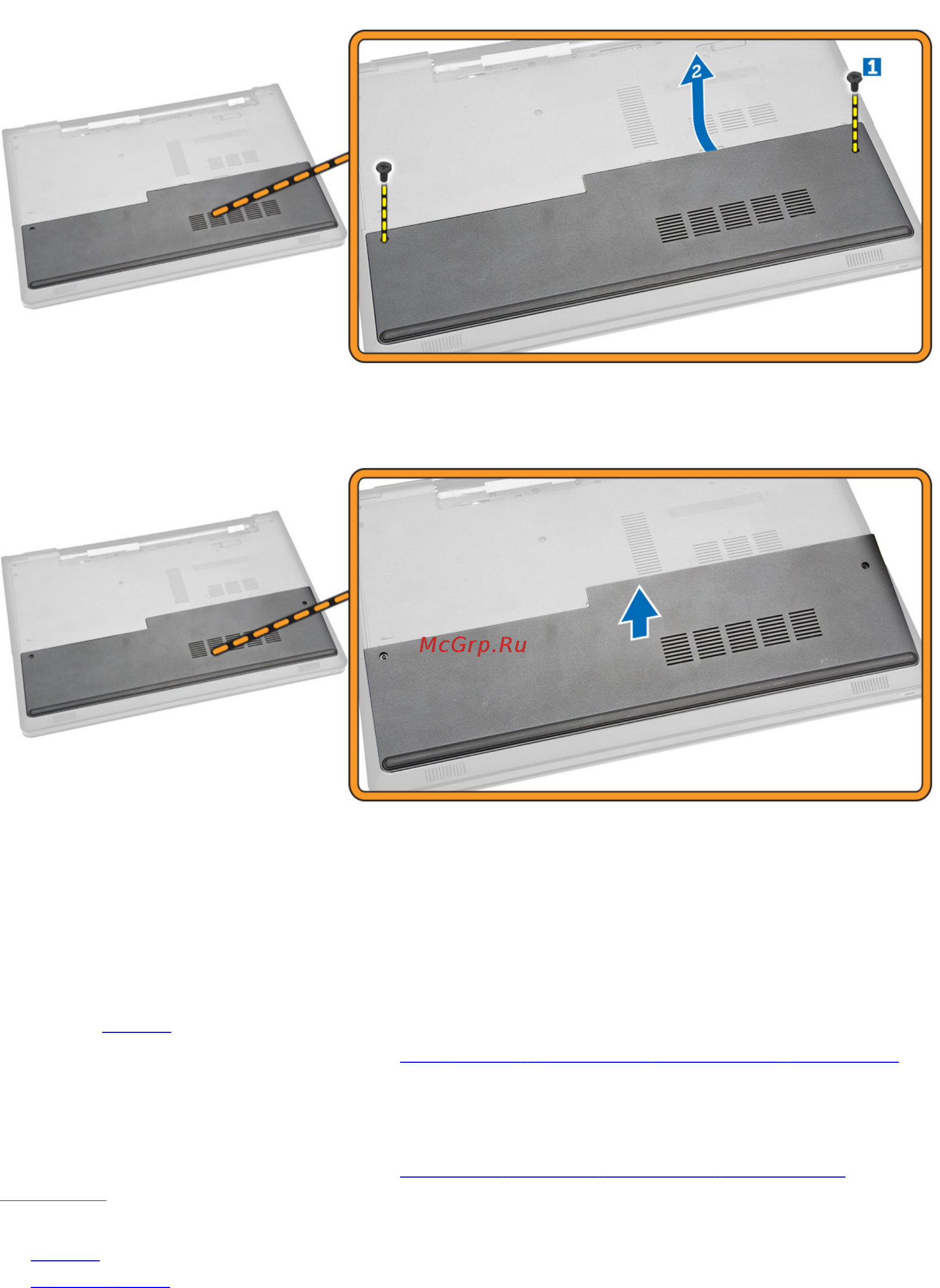

4. Снимите панель с компьютера.
Установка съемной панели
1. Расположите съемную панель так, чтобы совместить ее с отверстиями для винтов на задней панели
компьютера.
2. Закрутите винты, чтобы прикрепить съемную панель к корпусу компьютера.
3. Установите батарею.
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение жесткого диска
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера.
2. Снимите:
a. батарею
b. cъемную панель
3. Выполните следующие действия, как показано на рисунке.
10
