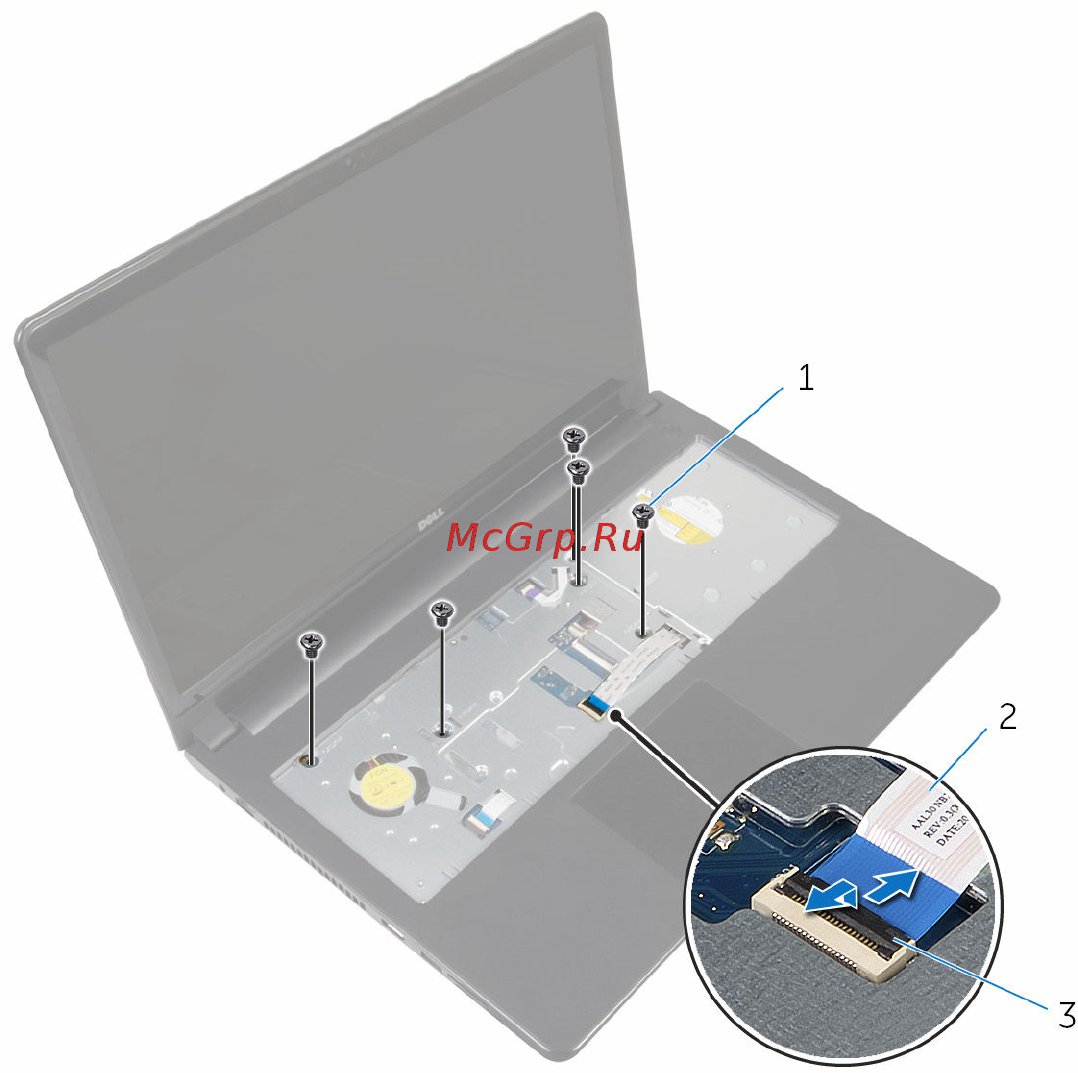

2 Выверните винты, которыми основной блок компьютера крепится к упору
для рук в сборе.
1 винты (5) 2 кабель оптического
дисковода
3 защелка
3 Закройте дисплей и переверните компьютер.
4 Отсоедините кабель динамика от разъема на системной плате.
45
