![Dell inspiron 5559, 5559-9372 Инструкция по эксплуатации онлайн [46/105] 181349](/views2/1218108/page46/bg2e.png)

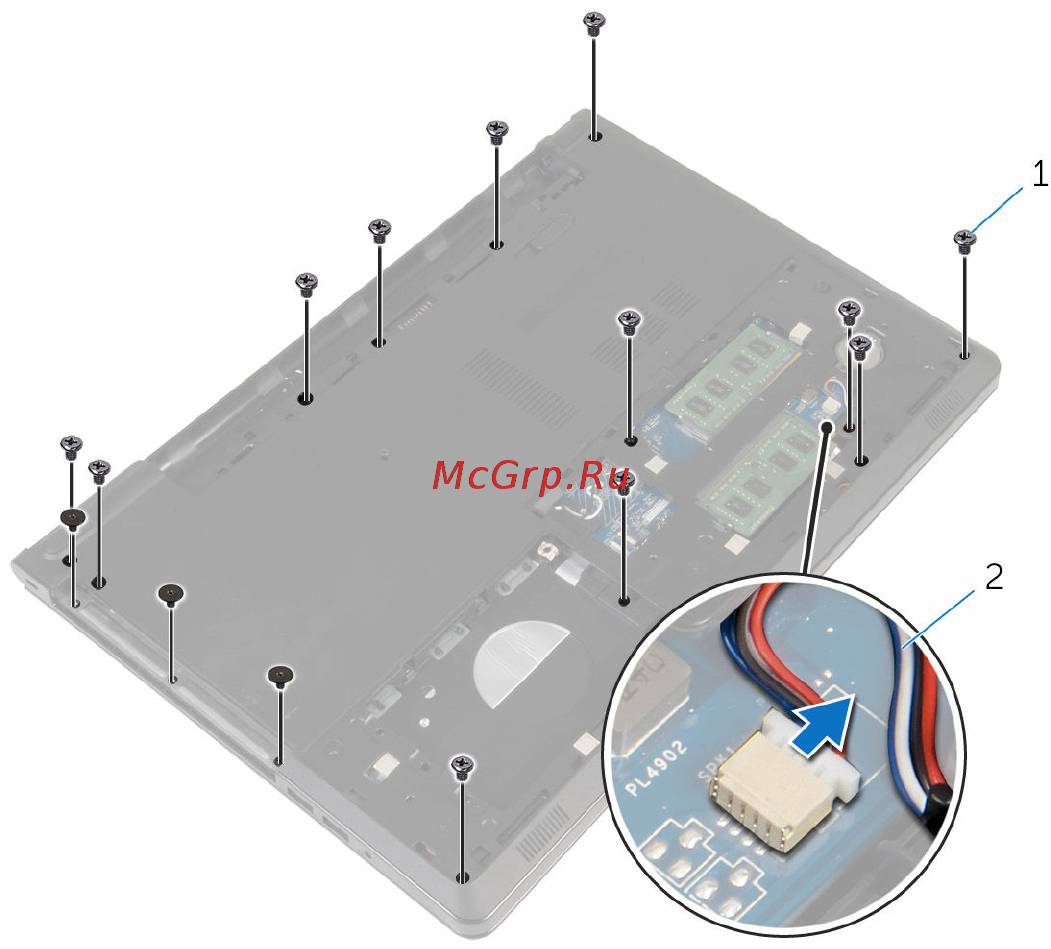

5 Выверните винты, которыми основной блок компьютера крепится к упору
для рук в сборе.
1 винты (15) 2 кабель динамика
6 Подушечками пальцев подденьте основной блок компьютера с упора для рук
в сборе, начиная с области вокруг шарниров дисплея.
46
